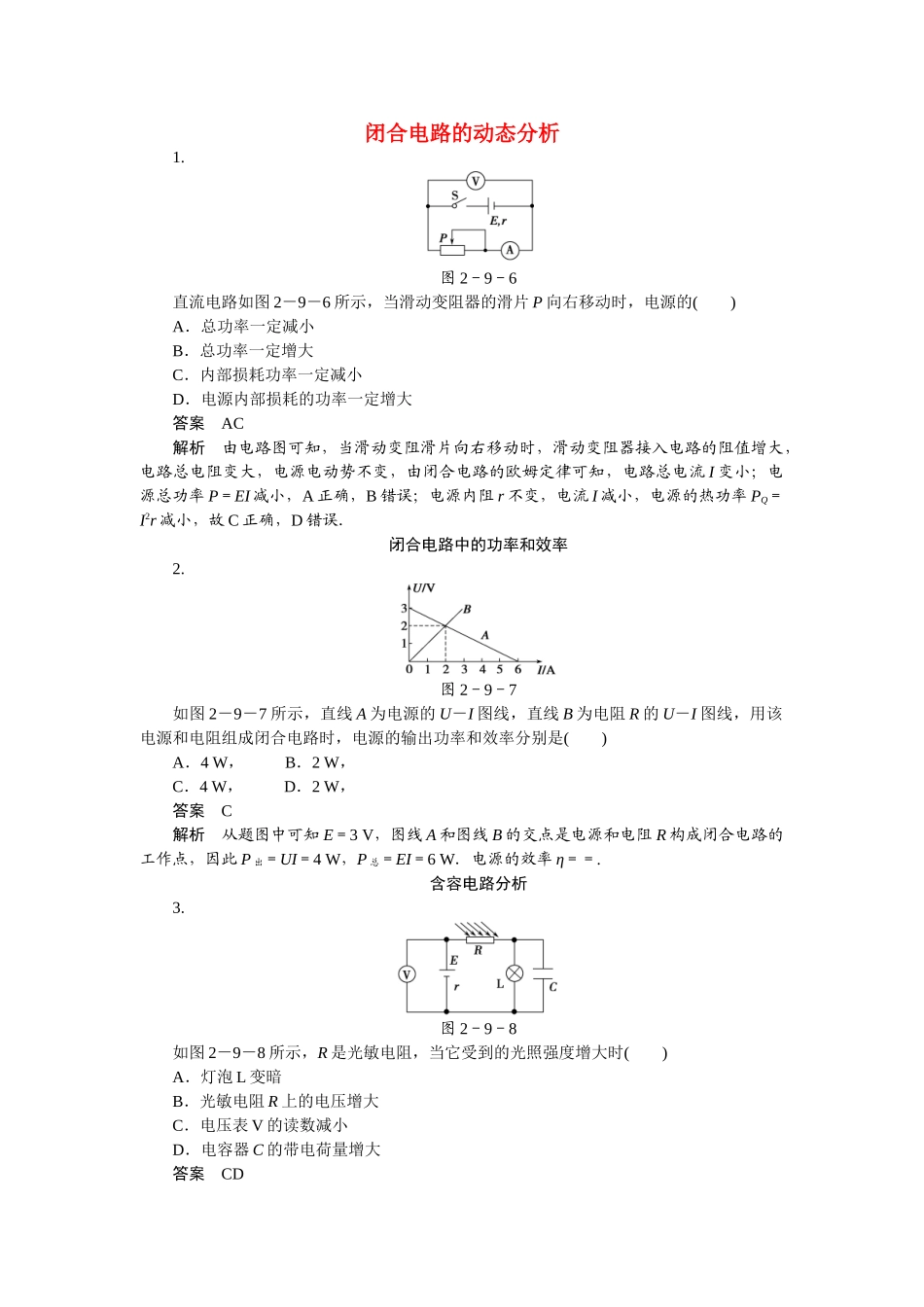

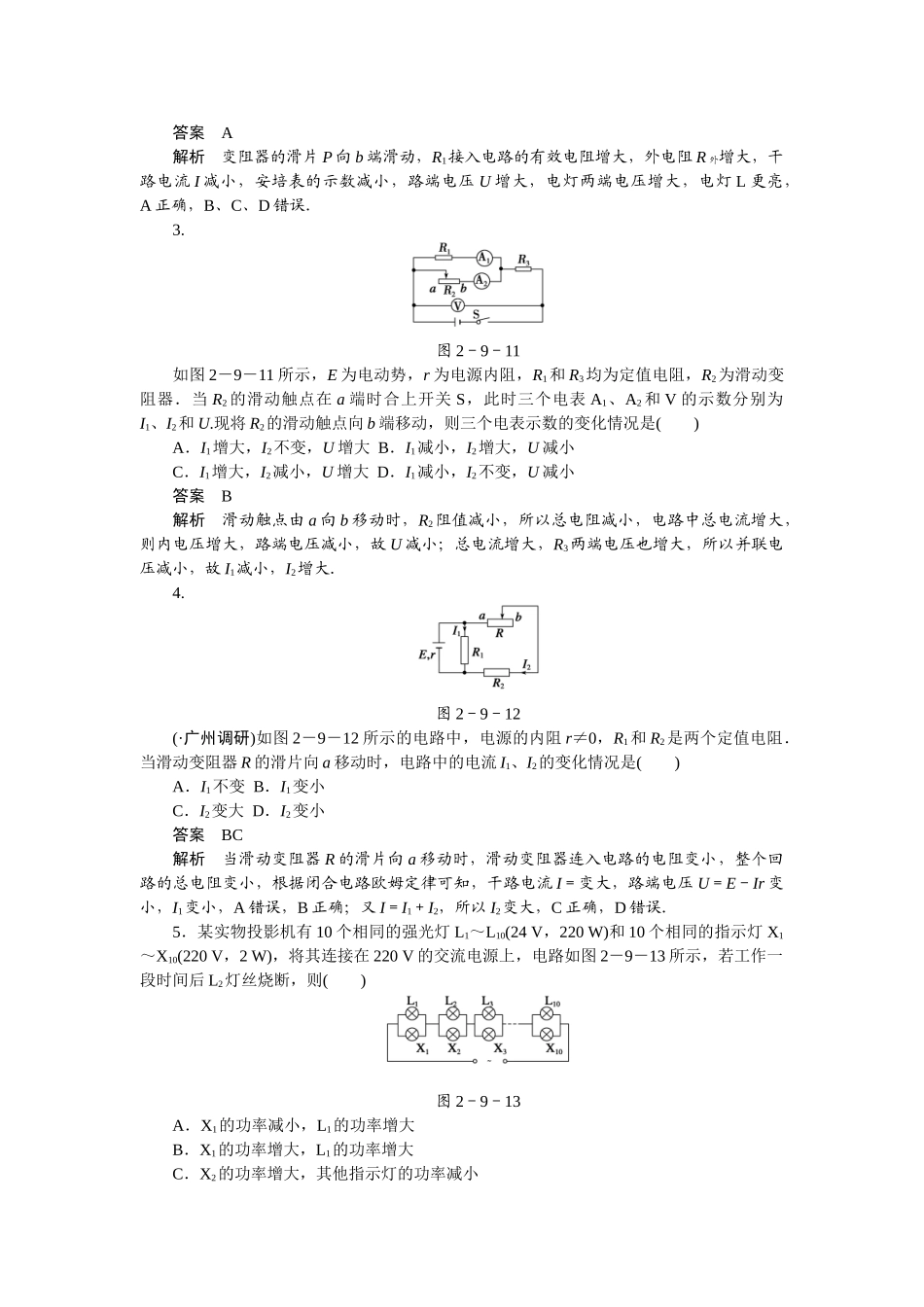

闭合电路的动态分析1.图2-9-6直流电路如图2-9-6所示,当滑动变阻器的滑片P向右移动时,电源的()A.总功率一定减小B.总功率一定增大C.内部损耗功率一定减小D.电源内部损耗的功率一定增大答案AC解析由电路图可知,当滑动变阻滑片向右移动时,滑动变阻器接入电路的阻值增大,电路总电阻变大,电源电动势不变,由闭合电路的欧姆定律可知,电路总电流I变小;电源总功率P=EI减小,A正确,B错误;电源内阻r不变,电流I减小,电源的热功率PQ=I2r减小,故C正确,D错误.闭合电路中的功率和效率2.图2-9-7如图2-9-7所示,直线A为电源的U-I图线,直线B为电阻R的U-I图线,用该电源和电阻组成闭合电路时,电源的输出功率和效率分别是()A.4W,B.2W,C.4W,D.2W,答案C解析从题图中可知E=3V,图线A和图线B的交点是电源和电阻R构成闭合电路的工作点,因此P出=UI=4W,P总=EI=6W.电源的效率η==.含容电路分析3.图2-9-8如图2-9-8所示,R是光敏电阻,当它受到的光照强度增大时()A.灯泡L变暗B.光敏电阻R上的电压增大C.电压表V的读数减小D.电容器C的带电荷量增大答案CD解析光照强度增大时,R的阻值减小,闭合电路的总电阻减小,根据闭合电路欧姆定律知I=增大,灯泡L变亮,选项A错误;光敏电阻R上的电压UR=E-I(r+R灯)减小,选项B错误;电压表V的读数U=E-Ir减小,选项C正确;电容器C两端的电压等于灯泡两端的电压,灯泡两端的电压UL=IR灯增大,所以电容器C的带电荷量Q=CUL增大,选项D正确.(时间:60分钟)题组一闭合电路的动态分析1.图2-9-9如图2-9-9所示的电路,闭合电键S,待电路中的电流稳定后,减小R的阻值.则()A.电流表的示数减小B.电压表的示数减小C.电阻R2两端的电压减小D.路端电压增大答案B解析题图中的电路结构是R1与R先并联,再与R2串联,故R↓→R总↓→I干↑→U内↑→U外↓.R2两端电压U2=I干R2,U2增大,所以R与R1的并联电压减小,读数减小,A、C、D错误,B项正确.2.图2-9-10如图2-9-10所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L恰能正常发光,如果变阻器的滑片向b端滑动,则()A.电灯L更亮,安培表的示数减小B.电灯L更亮,安培表的示数增大C.电灯L更暗,安培表的示数减小D.电灯L更暗,安培表的示数增大答案A解析变阻器的滑片P向b端滑动,R1接入电路的有效电阻增大,外电阻R外增大,干路电流I减小,安培表的示数减小,路端电压U增大,电灯两端电压增大,电灯L更亮,A正确,B、C、D错误.3.图2-9-11如图2-9-11所示,E为电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器.当R2的滑动触点在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U.现将R2的滑动触点向b端移动,则三个电表示数的变化情况是()A.I1增大,I2不变,U增大B.I1减小,I2增大,U减小C.I1增大,I2减小,U增大D.I1减小,I2不变,U减小答案B解析滑动触点由a向b移动时,R2阻值减小,所以总电阻减小,电路中总电流增大,则内电压增大,路端电压减小,故U减小;总电流增大,R3两端电压也增大,所以并联电压减小,故I1减小,I2增大.4.图2-9-12(·广州调研)如图2-9-12所示的电路中,电源的内阻r≠0,R1和R2是两个定值电阻.当滑动变阻器R的滑片向a移动时,电路中的电流I1、I2的变化情况是()A.I1不变B.I1变小C.I2变大D.I2变小答案BC解析当滑动变阻器R的滑片向a移动时,滑动变阻器连入电路的电阻变小,整个回路的总电阻变小,根据闭合电路欧姆定律可知,干路电流I=变大,路端电压U=E-Ir变小,I1变小,A错误,B正确;又I=I1+I2,所以I2变大,C正确,D错误.5.某实物投影机有10个相同的强光灯L1~L10(24V,220W)和10个相同的指示灯X1~X10(220V,2W),将其连接在220V的交流电源上,电路如图2-9-13所示,若工作一段时间后L2灯丝烧断,则()图2-9-13A.X1的功率减小,L1的功率增大B.X1的功率增大,L1的功率增大C.X2的功率增大,其他指示灯的功率减小D.X2的功率减小,其他指示灯的功率增大答案C解析由串、并联电路的知识知,若L2灯丝烧断,电路的电阻值变大,电流变小,除X2两端电压变大外,其他电压变小,故选C.题组...
