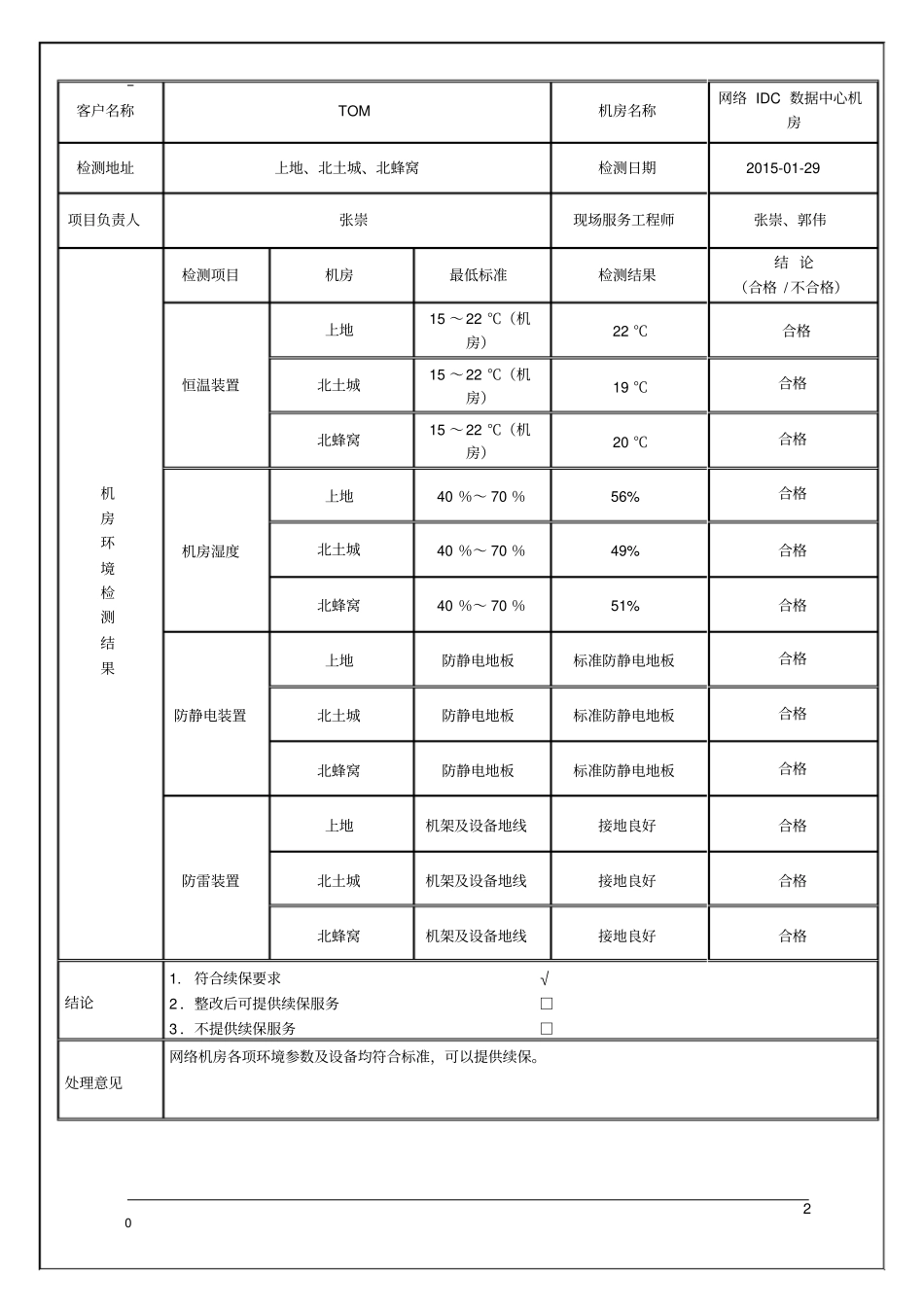

01网络设备维保服务项目(月)巡检报告项目类型：网络设备服务受检单位：TOM检测单位：卓越运维（北京）科技有限公司检测项目：网络机房环境及网络设备检测报告时间：2015年01月29日02客户名称TOM机房名称网络IDC数据中心机房检测地址上地、北土城、北蜂窝检测日期2015-01-29项目负责人张崇现场服务工程师张崇、郭伟机房环境检测结果检测项目机房最低标准检测结果结论（合格/不合格）恒温装置上地15～22℃（机房）22℃合格北土城15～22℃（机房）19℃合格北蜂窝15～22℃（机房）20℃合格机房湿度上地40％～70％56%合格北土城40％～70％49%合格北蜂窝40％～70％51%合格防静电装置上地防静电地板标准防静电地板合格北土城防静电地板标准防静电地板合格北蜂窝防静电地板标准防静电地板合格防雷装置上地机架及设备地线接地良好合格北土城机架及设备地线接地良好合格北蜂窝机架及设备地线接地良好合格结论1.符合续保要求√2．整改后可提供续保服务□3．不提供续保服务□处理意见网络机房各项环境参数及设备均符合标准，可以提供续保。03一、网络机房环境检测报告客户签字：工程师：巡检日期：审核：04二、设备巡检报告1、上地核心交换设备基本信息名称SD_G_511_6513序列号SAL1112K4R7软件版本12.28.4内存大小ProcessorPoolTotal:391387200I/OPoolTotal:67108864Flash大小内置430252032bytes外置N设备运行状况总体状况√良好□偶尔出现故障□经常出现故障□不可使用CPU利用率5秒钟：8%1分钟：4%5分钟：6%内存使用情况Used:14293184Free:43301408Total:57594592模块1名称：WS-X6724-SFP序列号:SAL1106GH2U硬件版本：2.5软件版本：12.2(18)SXF7MAC地址：0019.3055.1b48to0019.3055.1b5f√正常□故障模块2名称：WS-X6724-SFP序号SAL1104FBKZ硬件版本：2.5软件版本12.2(18)SXF7MAC地址：0019.aa50.8bb8to0019.aa50.8bcf√正常□故障模块3名称：WS-X6724-SFP序号SAL1106G5CW硬件版本:2.5软件版本12.2(18)SXF7MAC地址：0019.3055.20b8to0019.3055.20cf√正常□故障05设备运行状况模块4名称：WS-X6724-SFP序列号:SAL1106G5E6硬件版本：2.5软件版本：12.2(18)SXF7MAC地址：001a.6dbb.aa30to001a.6dbb.aa47√正常□故障模块7名称：WS-SUP720-3B序列号:SAL1101CZKF硬件版本：5.3软件版本：12.2(18)SXF7MAC地址：0016.c85e.581cto0016.c85e.581f√正常□故障模块8名称：WS-F6K-PFC3B序列号:SAL1052CRPA硬件版本：5.3软件版本：12.2(18)SXF7MAC地址：0016.4708.042cto0016.4708.042f√正常□故障模块10名称：WS-X6724-SFP序列号:SAL14523KJ3硬件版本：2.5软件版本：12.2(18)SXF7MAC地址：e05f.b93b.d1f8toe05f.b93b.d20f√正常□故障电源名称：WS-CAC-6000W×2状态：power-supply1:power-supply1fan-fail:OKpower-supply1power-input:AClowpower-supply1power-output-mode:lowpower-supply1power-output-fail:OKpower-supply2:power-supply2fan-fail:OKpower-supply2power-input:AClowpower-supply2power-output-mode:lowpower-supply2power-output-fail:OK√正常□故障风扇名称：WS-C6K-13SLT-FAN状态：WS-C6K-13SLT-FAN2298.207.10OKpower-supply1fan-fail:OKpower-supply2fan-fail:OKfan-tray1:fan-tray1type:WS-C6K-13SLT-FAN2fan-tray1version:2fan-tray1fan-fail:OK√正常□故障连通性备注：网络联通性正常，延迟较低，无丢包。骨干网故障率较高√正常□故障06端口分析PortNameStatusVlanDuplexSpeedTypeGi1/1link_SD_G1_12_3750connectedtrunkfull10001000BaseSXGi1/2link_SD_G1_13_3750connectedtrunkfull10001000BaseSXGi1/3link_SD_G1_14_3750connectedtrunkfull10001000BaseSXGi1/4link_SD_G1_15_3750connectedtrunkfull1000端口状态正常Vlan流量分析shintvlan405minuteinputrate312447000bits/sec,37306packets/sec5minuteoutputrate51189000bits/sec,28419packets/secL2Switched:ucast:172676156942pkt,121163939276890bytes-mcast:1177426619pkt,78840182472bytesL3inSwitched:ucast:8615928465596pkt,3024051432785421bytes-mcast:0pkt,0bytesmcastL3outSwitched:ucast:3495908173918pkt...
