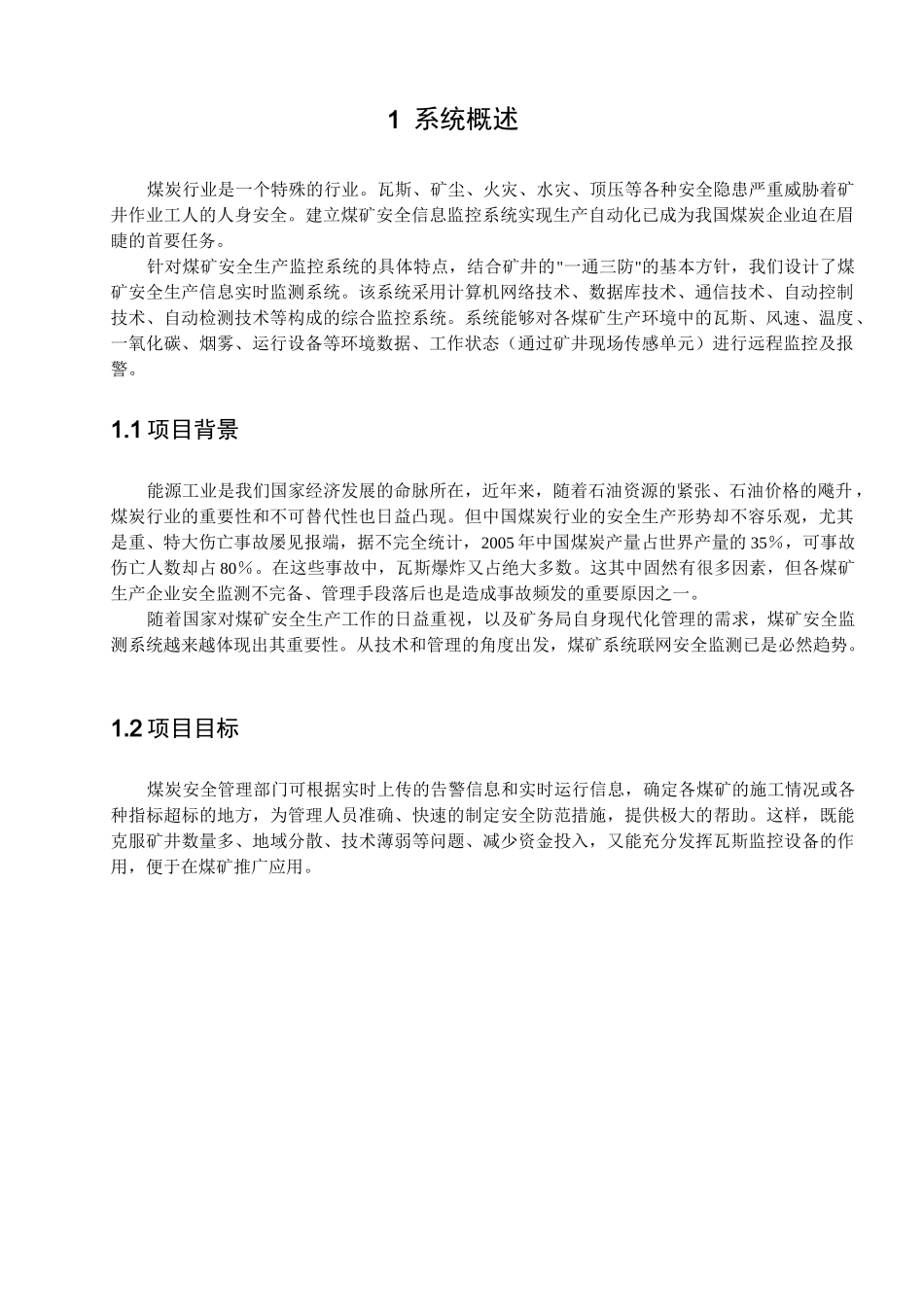

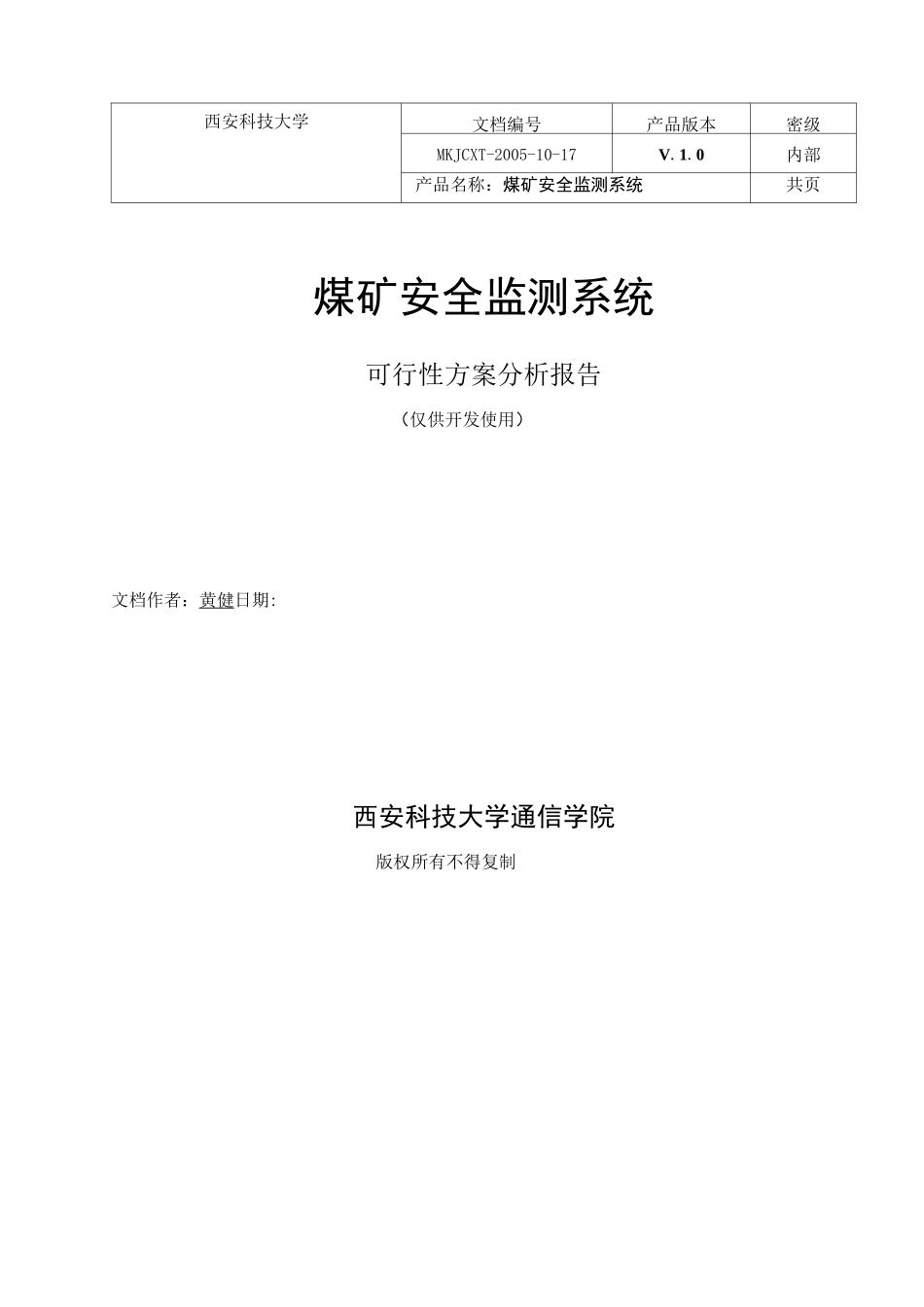

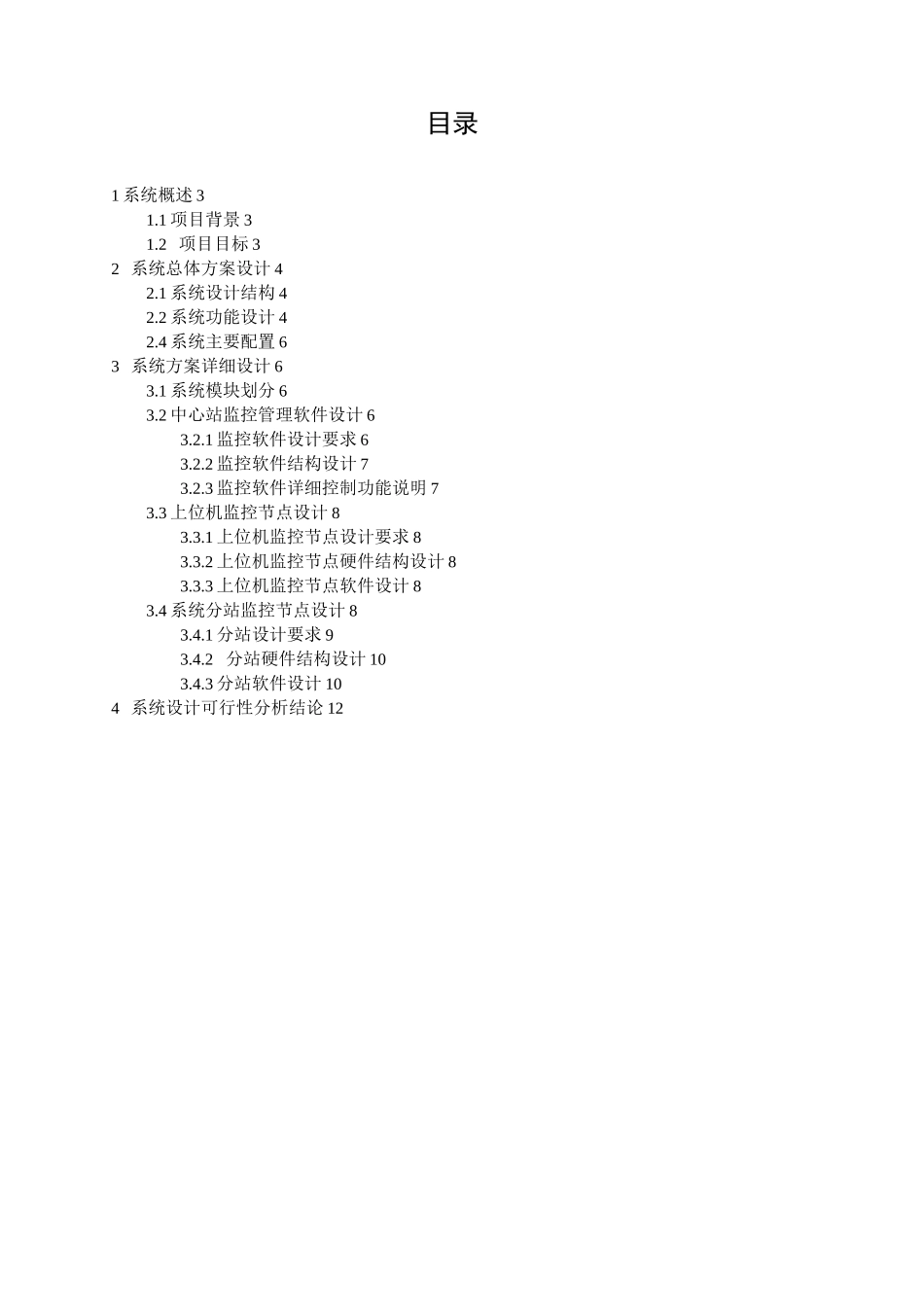

西安科技大学文档编号产品版本密级MKJCXT-2005-10-17V.1.0内部产品名称：煤矿安全监测系统共页煤矿安全监测系统可行性方案分析报告（仅供开发使用）文档作者：黄健日期:西安科技大学通信学院版权所有不得复制目录1系统概述31.1项目背景31.2项目目标32系统总体方案设计42.1系统设计结构42.2系统功能设计42.4系统主要配置63系统方案详细设计63.1系统模块划分63.2中心站监控管理软件设计63.2.1监控软件设计要求63.2.2监控软件结构设计73.2.3监控软件详细控制功能说明73.3上位机监控节点设计83.3.1上位机监控节点设计要求83.3.2上位机监控节点硬件结构设计83.3.3上位机监控节点软件设计83.4系统分站监控节点设计83.4.1分站设计要求93.4.2分站硬件结构设计103.4.3分站软件设计104系统设计可行性分析结论121系统概述煤炭行业是一个特殊的行业。瓦斯、矿尘、火灾、水灾、顶压等各种安全隐患严重威胁着矿井作业工人的人身安全。建立煤矿安全信息监控系统实现生产自动化已成为我国煤炭企业迫在眉睫的首要任务。针对煤矿安全生产监控系统的具体特点，结合矿井的"一通三防"的基本方针，我们设计了煤矿安全生产信息实时监测系统。该系统采用计算机网络技术、数据库技术、通信技术、自动控制技术、自动检测技术等构成的综合监控系统。系统能够对各煤矿生产环境中的瓦斯、风速、温度、一氧化碳、烟雾、运行设备等环境数据、工作状态（通过矿井现场传感单元）进行远程监控及报警。1.1项目背景能源工业是我们国家经济发展的命脉所在，近年来，随着石油资源的紧张、石油价格的飚升，煤炭行业的重要性和不可替代性也日益凸现。但中国煤炭行业的安全生产形势却不容乐观，尤其是重、特大伤亡事故屡见报端，据不完全统计，2005年中国煤炭产量占世界产量的35％，可事故伤亡人数却占80％。在这些事故中，瓦斯爆炸又占绝大多数。这其中固然有很多因素，但各煤矿生产企业安全监测不完备、管理手段落后也是造成事故频发的重要原因之一。随着国家对煤矿安全生产工作的日益重视，以及矿务局自身现代化管理的需求，煤矿安全监测系统越来越体现出其重要性。从技术和管理的角度出发，煤矿系统联网安全监测已是必然趋势。1.2项目目标煤炭安全管理部门可根据实时上传的告警信息和实时运行信息，确定各煤矿的施工情况或各种指标超标的地方，为管理人员准确、快速的制定安全防范措施，提供极大的帮助。这样，既能克服矿井数量多、地域分散、技术薄弱等问题、减少资金投入，又能充分发挥瓦斯监控设备的作用，便于在煤矿推广应用。示CAN控制网站节点CAN中继远动开断电仪分站节点*.位机CAN节矿井现断电断电监控中瓦斯传感负压传感水位传感风速传感温度传感氧气传感备用电距离超过10公里可以考虑加CAN中继2系统总体方案设计我们设计的安全生产监测系统是在生产、安全及管理方面的一个实时监控系统，对于煤矿的生产运行状况、安全水平、灾害预测预报具有重要的作用。煤矿安全生产监测系统是个实时调度、指挥系统，通过本系统可以使管理层快速、及时、准确地获取生产相关数据，提高决策科学性，从而避免或减少因决策失误而造成的安全生产事故和经济损失。2.1系统设计结构本系统实施共分为两块：监控中心，矿井现场CAN监控网络。系统设计结构如图1所图1煤矿安全监测系统结构示意图2.2系统功能设计1）数据安全采集：通过数据采集接口安全地从各分站统读取数据，并且保证数据传输的单向性；2）检测功能：中心站主机通过巡检扫描分站来采集数据，并将处理后的数据进行分类存储，同时通过中心站监控管理软件实时显示监测系统动态数据和图形；在中心站，采集数据的显示具有多种方式：可按图标显示分站的综合状态,也可按分站显示内部各通道数据和状态，还可以按照自定义页面（动态显示的页面）组织和显示测点；既可以在超限测点窗口查看所有超限测点的情况，也可以在提示信息窗口看到测点状态变化的情况，另外，还可在实时曲线显示窗口查看最多为6个测点数据的实时变化曲线；提供实时报警故障记录、逐级报警功能，以保证管理人员实时掌握故障、报警信息；3）控制功能：①在中心站可以定义由中心站实施控制或由分站实施控制；②程序控...
