学高中物理 4.1 三相交变电流对点练习 鲁科版选修3-2VIP免费

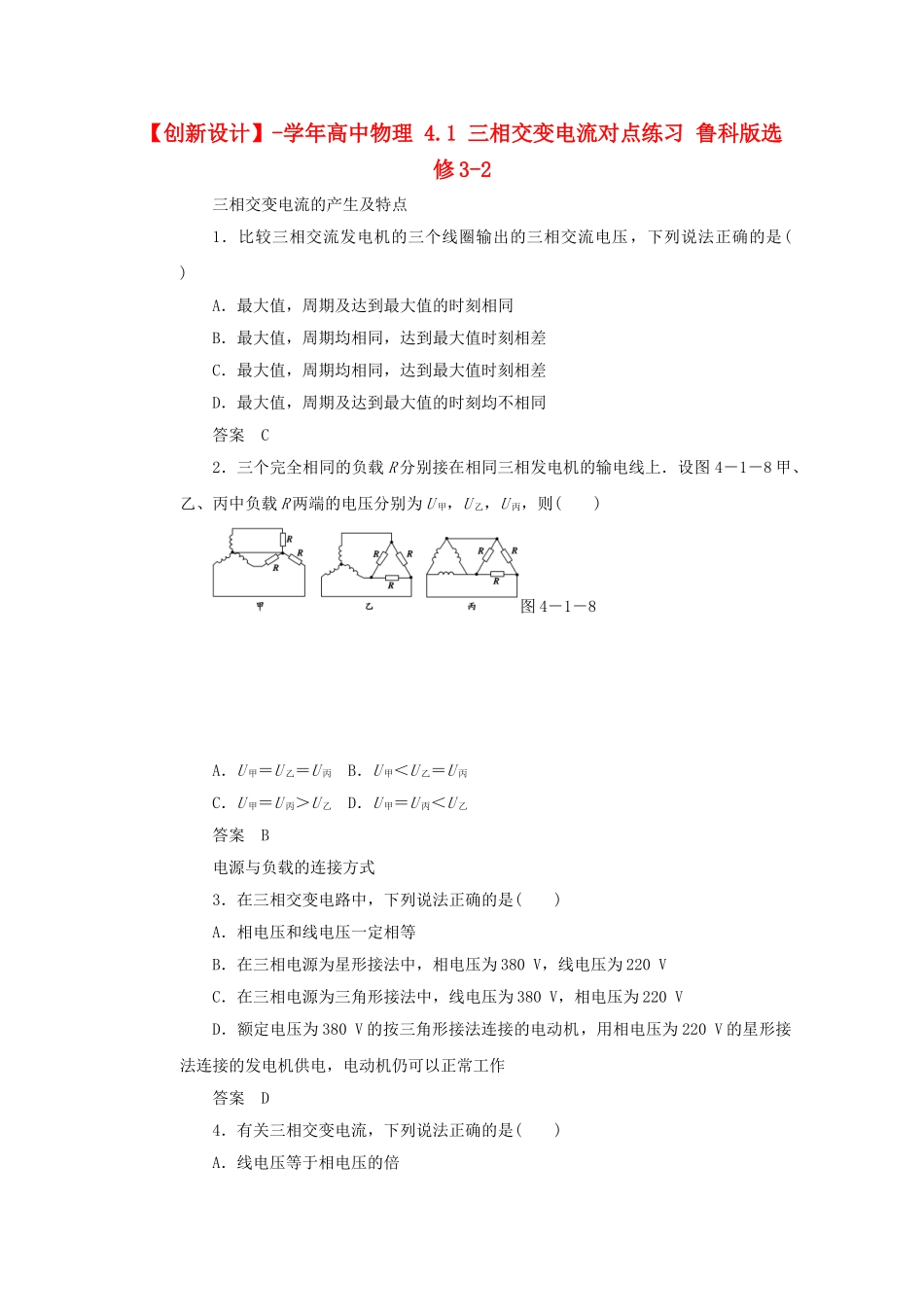

学高中物理 4.1 三相交变电流对点练习 鲁科版选修3-2_第1页
1/5

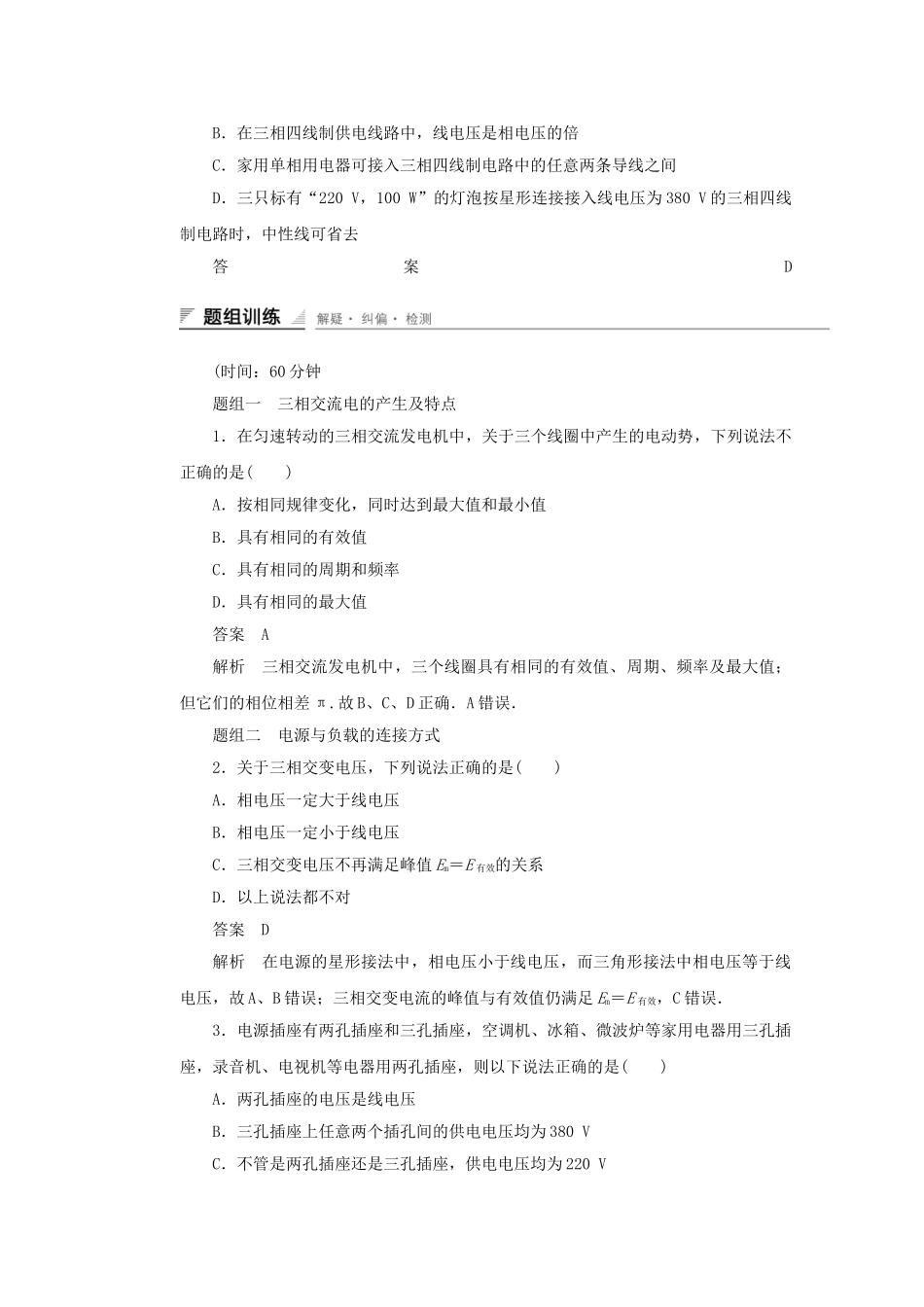

学高中物理 4.1 三相交变电流对点练习 鲁科版选修3-2_第2页
2/5

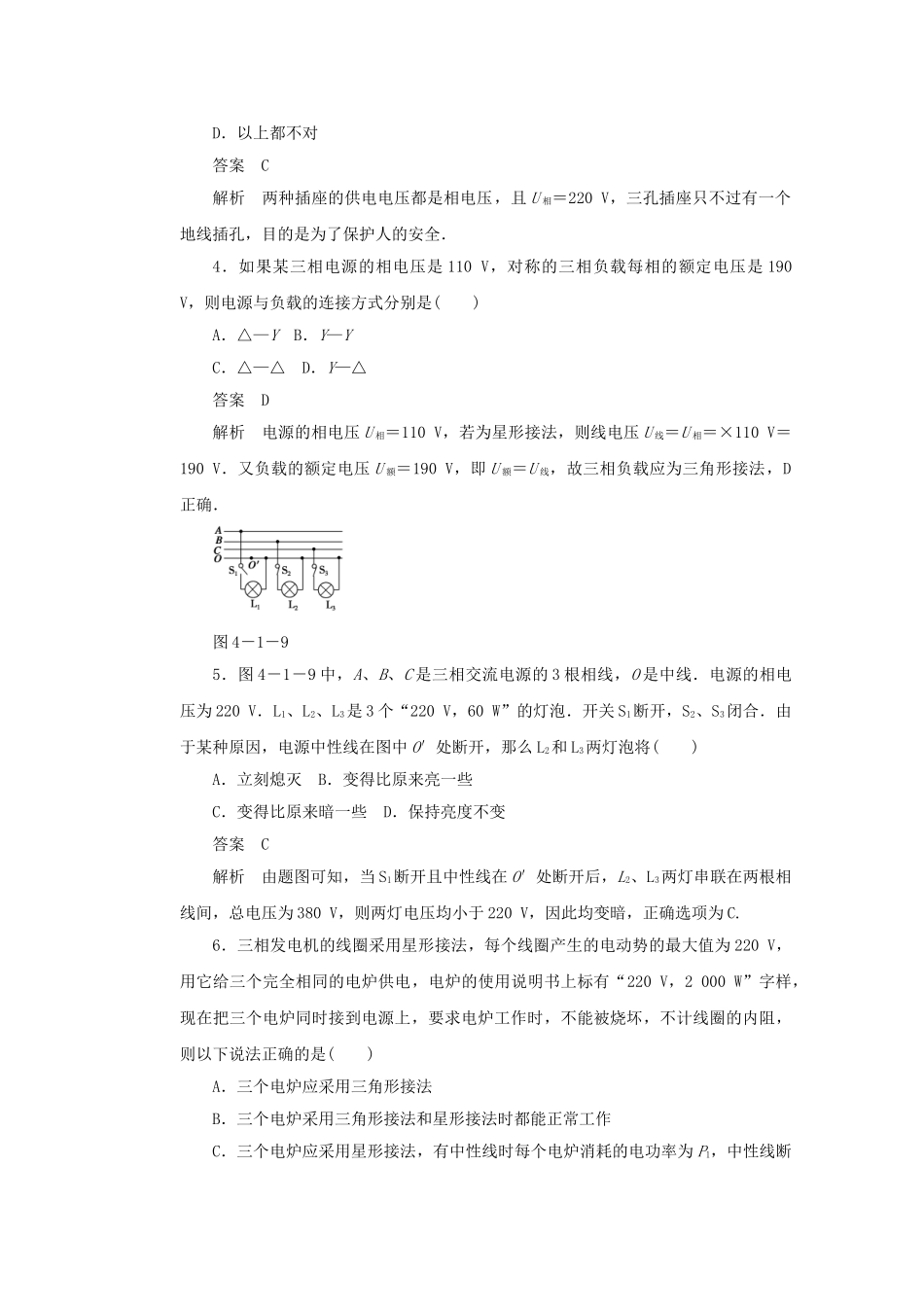

学高中物理 4.1 三相交变电流对点练习 鲁科版选修3-2_第3页
3/5
【创新设计】-学年高中物理4.1三相交变电流对点练习鲁科版选修3-2三相交变电流的产生及特点1.比较三相交流发电机的三个线圈输出的三相交流电压,下列说法正确的是()A.最大值,周期及达到最大值的时刻相同B.最大值,周期均相同,达到最大值时刻相差C.最大值,周期均相同,达到最大值时刻相差D.最大值,周期及达到最大值的时刻均不相同答案C2.三个完全相同的负载R分别接在相同三相发电机的输电线上.设图4-1-8甲、乙、丙中负载R两端的电压分别为U甲,U乙,U丙,则()图4-1-8A.U甲=U乙=U丙B.U甲<U乙=U丙C.U甲=U丙>U乙D.U甲=U丙<U乙答案B电源与负载的连接方式3.在三相交变电路中,下列说法正确的是()A.相电压和线电压一定相等B.在三相电源为星形接法中,相电压为380V,线电压为220VC.在三相电源为三角形接法中,线电压为380V,相电压为220VD.额定电压为380V的按三角形接法连接的电动机,用相电压为220V的星形接法连接的发电机供电,电动机仍可以正常工作答案D4.有关三相交变电流,下列说法正确的是()A.线电压等于相电压的倍B.在三相四线制供电线路中,线电压是相电压的倍C.家用单相用电器可接入三相四线制电路中的任意两条导线之间D.三只标有“220V,100W”的灯泡按星形连接接入线电压为380V的三相四线制电路时,中性线可省去答案D(时间:60分钟题组一三相交流电的产生及特点1.在匀速转动的三相交流发电机中,关于三个线圈中产生的电动势,下列说法不正确的是()A.按相同规律变化,同时达到最大值和最小值B.具有相同的有效值C.具有相同的周期和频率D.具有相同的最大值答案A解析三相交流发电机中,三个线圈具有相同的有效值、周期、频率及最大值;但它们的相位相差π.故B、C、D正确.A错误.题组二电源与负载的连接方式2.关于三相交变电压,下列说法正确的是()A.相电压一定大于线电压B.相电压一定小于线电压C.三相交变电压不再满足峰值Em=E有效的关系D.以上说法都不对答案D解析在电源的星形接法中,相电压小于线电压,而三角形接法中相电压等于线电压,故A、B错误;三相交变电流的峰值与有效值仍满足Em=E有效,C错误.3.电源插座有两孔插座和三孔插座,空调机、冰箱、微波炉等家用电器用三孔插座,录音机、电视机等电器用两孔插座,则以下说法正确的是()A.两孔插座的电压是线电压B.三孔插座上任意两个插孔间的供电电压均为380VC.不管是两孔插座还是三孔插座,供电电压均为220VD.以上都不对答案C解析两种插座的供电电压都是相电压,且U相=220V,三孔插座只不过有一个地线插孔,目的是为了保护人的安全.4.如果某三相电源的相电压是110V,对称的三相负载每相的额定电压是190V,则电源与负载的连接方式分别是()A.△—YB.Y—YC.△—△D.Y—△答案D解析电源的相电压U相=110V,若为星形接法,则线电压U线=U相=×110V=190V.又负载的额定电压U额=190V,即U额=U线,故三相负载应为三角形接法,D正确.图4-1-95.图4-1-9中,A、B、C是三相交流电源的3根相线,O是中线.电源的相电压为220V.L1、L2、L3是3个“220V,60W”的灯泡.开关S1断开,S2、S3闭合.由于某种原因,电源中性线在图中O′处断开,那么L2和L3两灯泡将()A.立刻熄灭B.变得比原来亮一些C.变得比原来暗一些D.保持亮度不变答案C解析由题图可知,当S1断开且中性线在O′处断开后,L2、L3两灯串联在两根相线间,总电压为380V,则两灯电压均小于220V,因此均变暗,正确选项为C.6.三相发电机的线圈采用星形接法,每个线圈产生的电动势的最大值为220V,用它给三个完全相同的电炉供电,电炉的使用说明书上标有“220V,2000W”字样,现在把三个电炉同时接到电源上,要求电炉工作时,不能被烧坏,不计线圈的内阻,则以下说法正确的是()A.三个电炉应采用三角形接法B.三个电炉采用三角形接法和星形接法时都能正常工作C.三个电炉应采用星形接法,有中性线时每个电炉消耗的电功率为P1,中性线断路后每个电炉消耗的电功率为P2,则P1>P2D.以上说法都不对答案C解析由题意知,电源可以输出两种电压,U相=220V,U线=380V.如果电炉采用三角形接法,则每个电炉两端的电压等...
