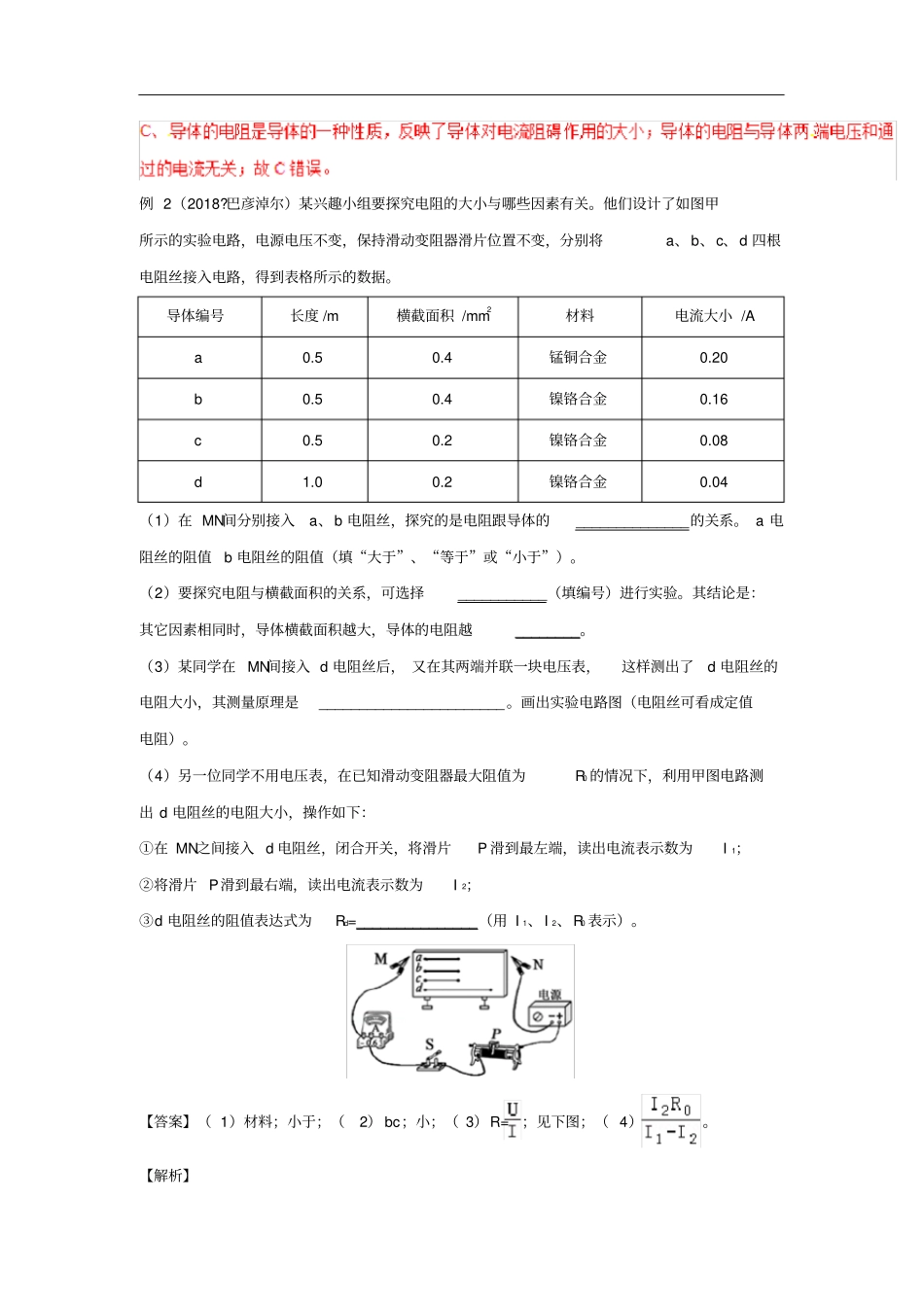

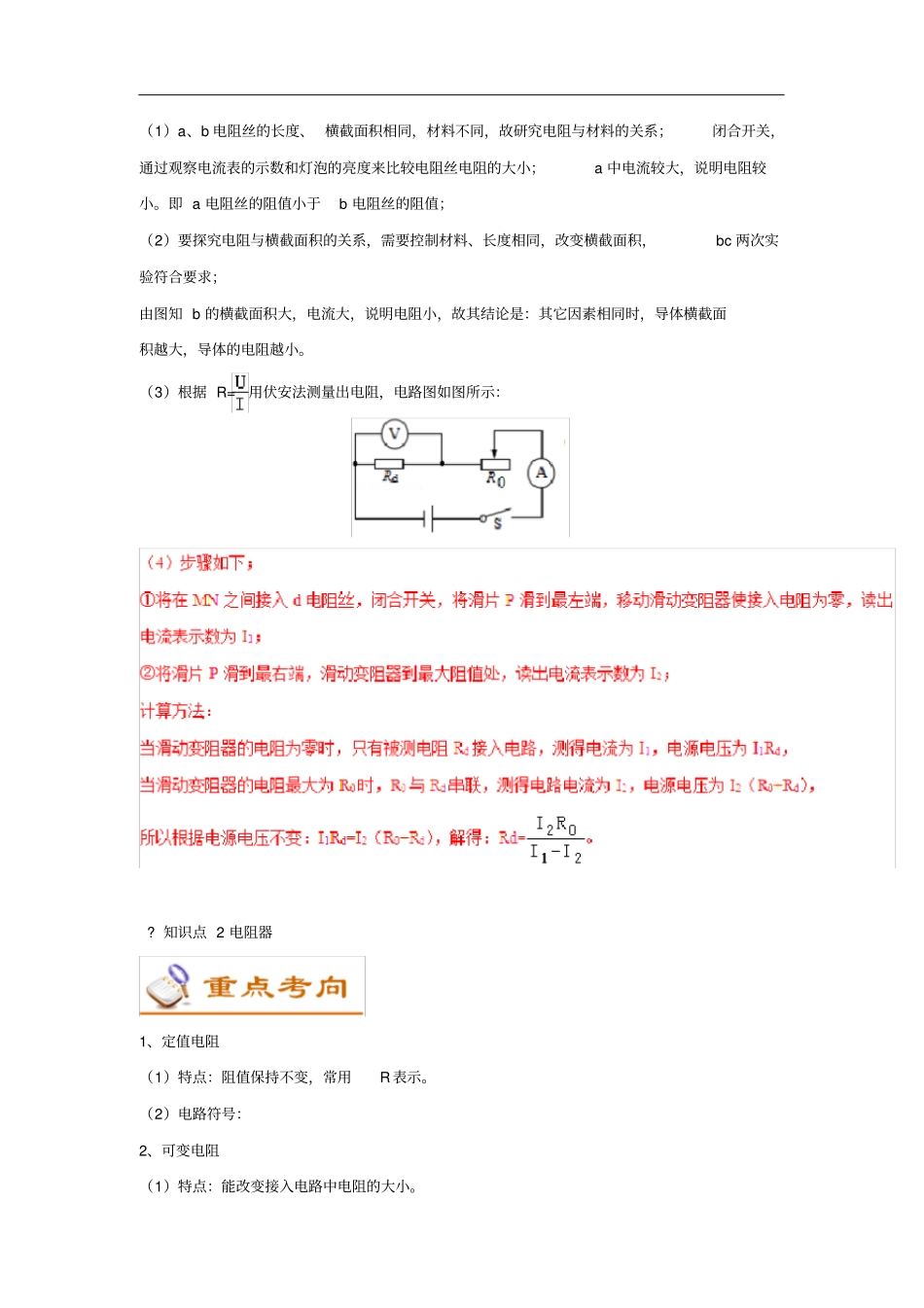

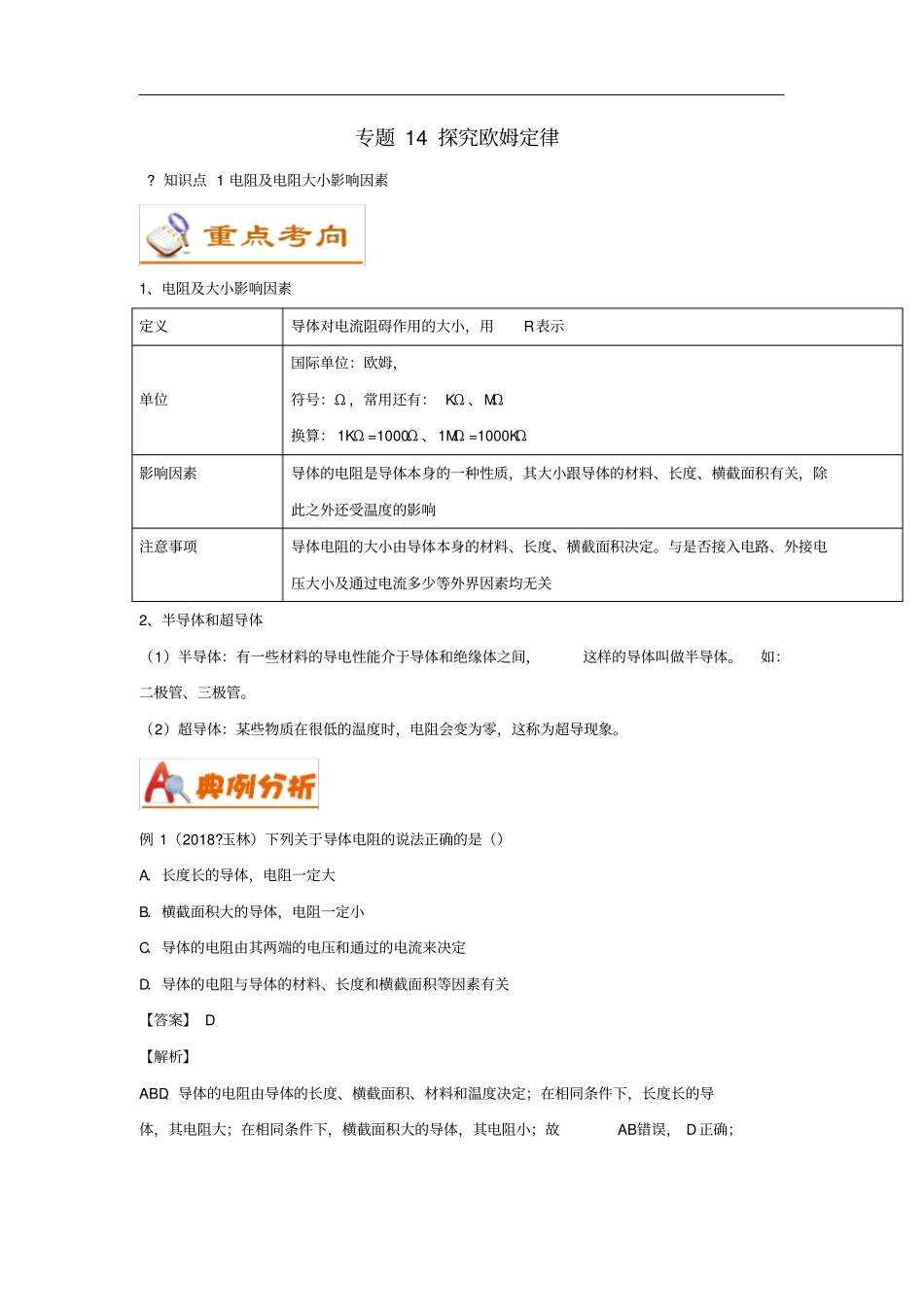

专题14探究欧姆定律?知识点1电阻及电阻大小影响因素1、电阻及大小影响因素定义导体对电流阻碍作用的大小，用R表示单位国际单位：欧姆，符号：Ω，常用还有：KΩ、MΩ换算：1KΩ=1000Ω、1MΩ=1000KΩ影响因素导体的电阻是导体本身的一种性质，其大小跟导体的材料、长度、横截面积有关，除此之外还受温度的影响注意事项导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、外接电压大小及通过电流多少等外界因素均无关2、半导体和超导体（1）半导体：有一些材料的导电性能介于导体和绝缘体之间，这样的导体叫做半导体。如：二极管、三极管。（2）超导体：某些物质在很低的温度时，电阻会变为零，这称为超导现象。例1（2018?玉林）下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．导体的电阻由其两端的电压和通过的电流来决定D．导体的电阻与导体的材料、长度和横截面积等因素有关【答案】D【解析】ABD、导体的电阻由导体的长度、横截面积、材料和温度决定；在相同条件下，长度长的导体，其电阻大；在相同条件下，横截面积大的导体，其电阻小；故AB错误，D正确；例2（2018?巴彦淖尔）某兴趣小组要探究电阻的大小与哪些因素有关。他们设计了如图甲所示的实验电路，电源电压不变，保持滑动变阻器滑片位置不变，分别将a、b、c、d四根电阻丝接入电路，得到表格所示的数据。导体编号长度/m横截面积/mm2材料电流大小/Aa0.50.4锰铜合金0.20b0.50.4镍铬合金0.16c0.50.2镍铬合金0.08d1.00.2镍铬合金0.04（1）在MN间分别接入a、b电阻丝，探究的是电阻跟导体的______________的关系。a电阻丝的阻值b电阻丝的阻值（填“大于”、“等于”或“小于”）。（2）要探究电阻与横截面积的关系，可选择___________（填编号）进行实验。其结论是：其它因素相同时，导体横截面积越大，导体的电阻越________。（3）某同学在MN间接入d电阻丝后，又在其两端并联一块电压表，这样测出了d电阻丝的电阻大小，其测量原理是_______________________。画出实验电路图（电阻丝可看成定值电阻）。（4）另一位同学不用电压表，在已知滑动变阻器最大阻值为R0的情况下，利用甲图电路测出d电阻丝的电阻大小，操作如下：①在MN之间接入d电阻丝，闭合开关，将滑片P滑到最左端，读出电流表示数为I1；②将滑片P滑到最右端，读出电流表示数为I2；③d电阻丝的阻值表达式为Rd=_______________（用I1、I2、R0表示）。【答案】（1）材料；小于；（2）bc；小；（3）R=；见下图；（4）。【解析】（1）a、b电阻丝的长度、横截面积相同，材料不同，故研究电阻与材料的关系；闭合开关，通过观察电流表的示数和灯泡的亮度来比较电阻丝电阻的大小；a中电流较大，说明电阻较小。即a电阻丝的阻值小于b电阻丝的阻值；（2）要探究电阻与横截面积的关系，需要控制材料、长度相同，改变横截面积，bc两次实验符合要求；由图知b的横截面积大，电流大，说明电阻小，故其结论是：其它因素相同时，导体横截面积越大，导体的电阻越小。（3）根据R=用伏安法测量出电阻，电路图如图所示：?知识点2电阻器1、定值电阻（1）特点：阻值保持不变，常用R表示。（2）电路符号：2、可变电阻（1）特点：能改变接入电路中电阻的大小。（2）类别：滑动变阻器和变阻箱。（3）滑动变阻器A、结构：金属杆、电阻丝、滑片、接线柱等。电阻丝的外面涂上绝缘漆，绕在磁筒上。B、符号：C、原理：通过改变连入电路中的电阻丝的长度来改变电阻。D、作用：改变电路中的电流；对电路起保护作用。E、铭牌物理意义：如一个滑动变阻器标有“100Ω3A”表示的物理意义是：该滑动变阻器的最大阻值是100Ω，允许通过的最大电流时2A。F、接线方法：①、一般要与被控电路串联；②、接线要“一上一下”，不能同时接上面两个接线柱（相当于导线）；不同同时接下面两个接下柱（相当于定值电阻）；③、闭合开关前需把滑片调到阻值最大处。④、分析电路时，首先搞清楚连入电路的阻值部分，其次关注中点、全部接入电路这些词语。G、优点与缺点①、优点：能连续不断地改变连入电路的电阻值；②、缺点：不能直接读出电阻的大小...
