考试库标注改错：VIP免费

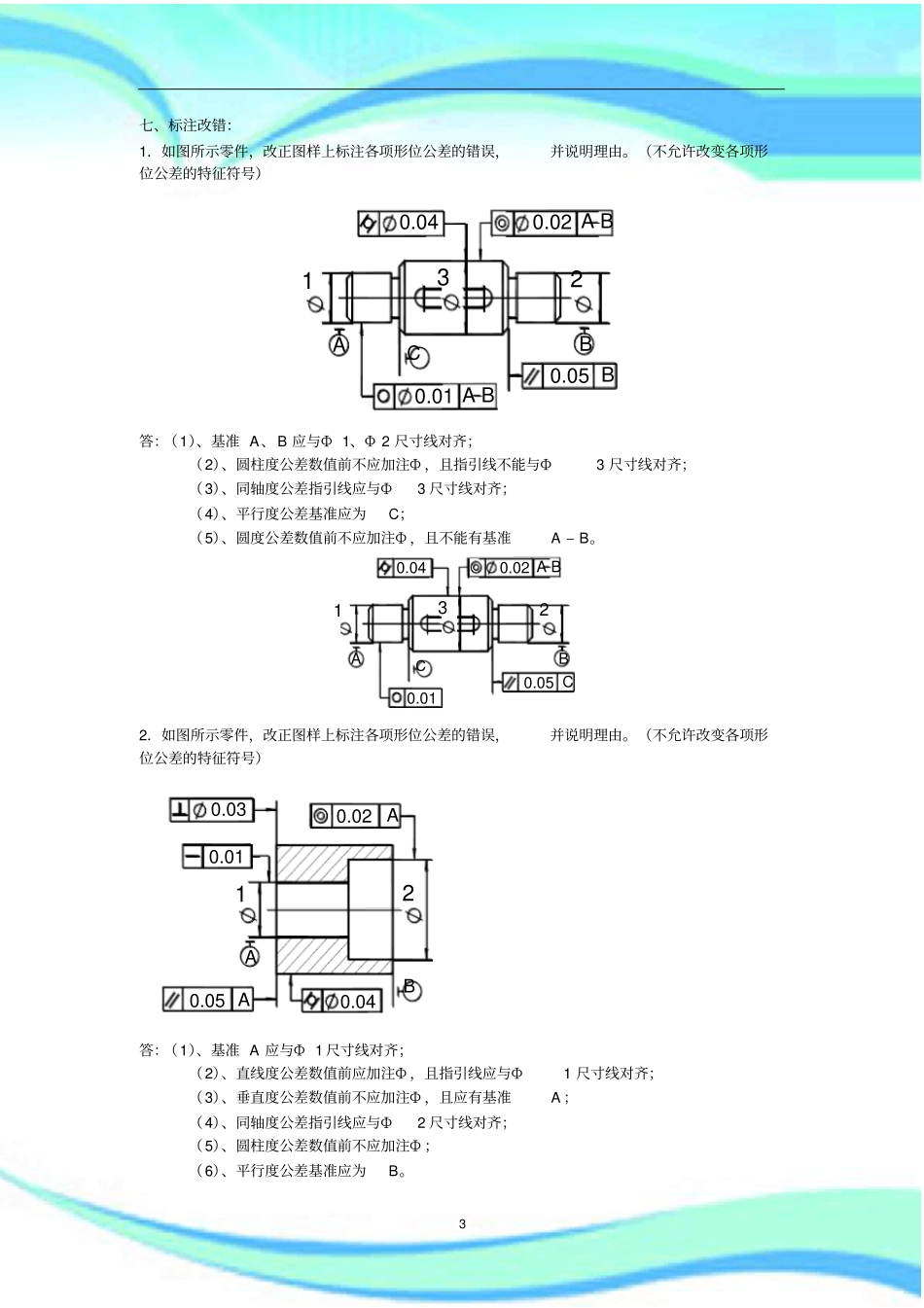

考试库标注改错：2————————————————————————————————作者：————————————————————————————————日期：3七、标注改错：1．如图所示零件，改正图样上标注各项形位公差的错误，并说明理由。（不允许改变各项形位公差的特征符号）2B1A3A0.02B0.040.010.05BABC答：（1）、基准A、B应与Ф1、Φ2尺寸线对齐；（2）、圆柱度公差数值前不应加注Ф，且指引线不能与Ф3尺寸线对齐；（3）、同轴度公差指引线应与Ф3尺寸线对齐；（4）、平行度公差基准应为C；（5）、圆度公差数值前不应加注Ф，且不能有基准A–B。2B1A3A0.02B0.040.010.05CC2．如图所示零件，改正图样上标注各项形位公差的错误，并说明理由。（不允许改变各项形位公差的特征符号）12A0.030.01BA0.020.05A0.04答：（1）、基准A应与Ф1尺寸线对齐；（2）、直线度公差数值前应加注Ф，且指引线应与Ф1尺寸线对齐；（3）、垂直度公差数值前不应加注Ф，且应有基准A；（4）、同轴度公差指引线应与Ф2尺寸线对齐；（5）、圆柱度公差数值前不应加注Ф；（6）、平行度公差基准应为B。412A0.03A0.01BA0.020.05B0.043．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。4．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。55．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。6．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。7．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。68．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。9．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。710．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。DD11．改正图示所示图样上形位公差标注中错误(在图上重新表示，形位公差项目不允许改变)。812．改正图示所示图样上形位公差标注中错误(在图上重新表示，形位公差项目不允许改变)。13．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。14．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。915．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。16．指出图中标注中的错误，并加以改正。10
