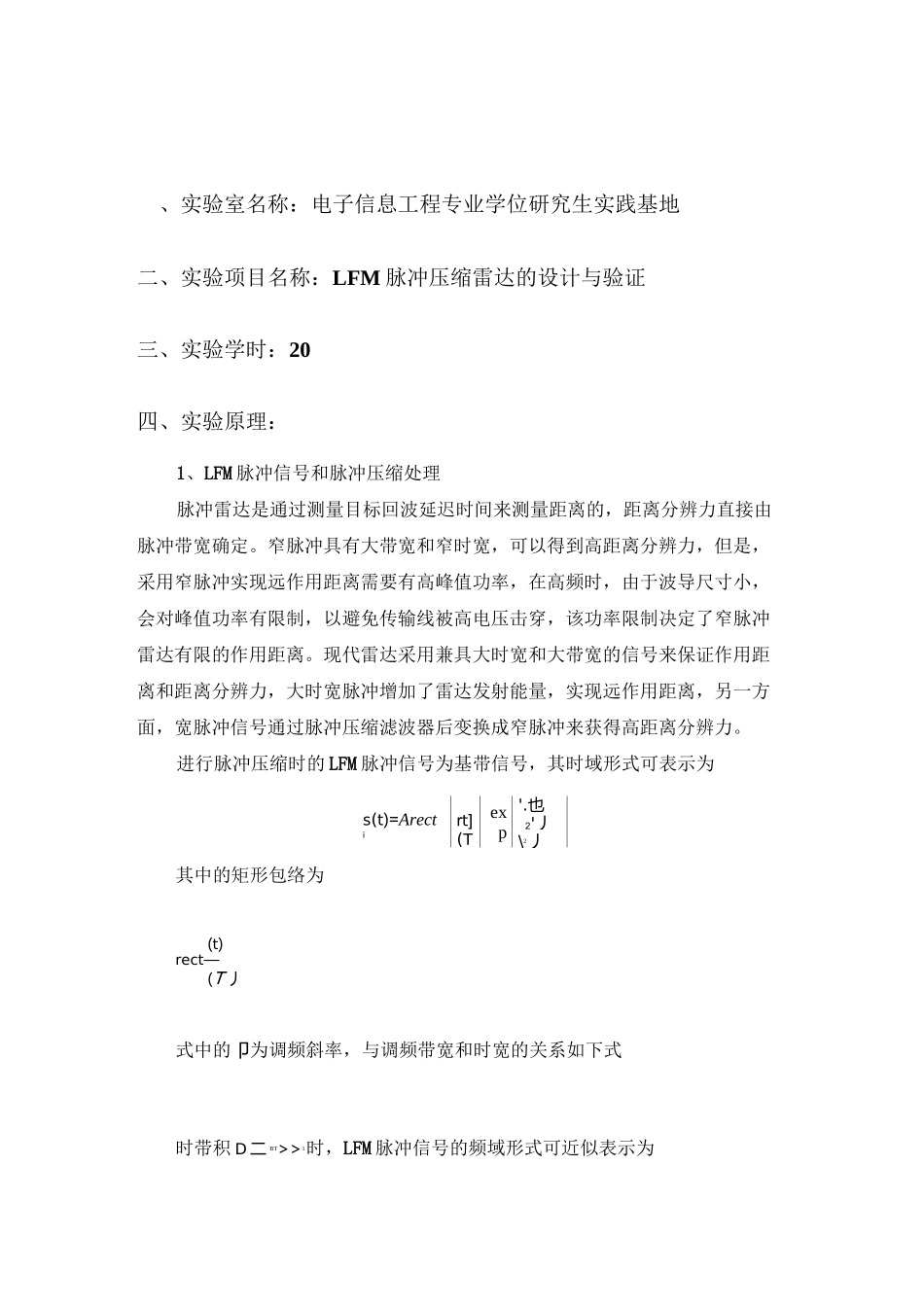

、实验室名称:电子信息工程专业学位研究生实践基地二、实验项目名称:LFM脉冲压缩雷达的设计与验证三、实验学时:20四、实验原理:1、LFM脉冲信号和脉冲压缩处理脉冲雷达是通过测量目标回波延迟时间来测量距离的,距离分辨力直接由脉冲带宽确定。窄脉冲具有大带宽和窄时宽,可以得到高距离分辨力,但是,采用窄脉冲实现远作用距离需要有高峰值功率,在高频时,由于波导尺寸小,会对峰值功率有限制,以避免传输线被高电压击穿,该功率限制决定了窄脉冲雷达有限的作用距离。现代雷达采用兼具大时宽和大带宽的信号来保证作用距离和距离分辨力,大时宽脉冲增加了雷达发射能量,实现远作用距离,另一方面,宽脉冲信号通过脉冲压缩滤波器后变换成窄脉冲来获得高距离分辨力。进行脉冲压缩时的LFM脉冲信号为基带信号,其时域形式可表示为s(t)=Arectrt]exp'.也2'丿i(T\2丿其中的矩形包络为(t)rect—(T丿式中的卩为调频斜率,与调频带宽和时宽的关系如下式时带积D二BT>>1时,LFM脉冲信号的频域形式可近似表示为—8—8A[竺expJj[-2K2f2/y]+—|-—
