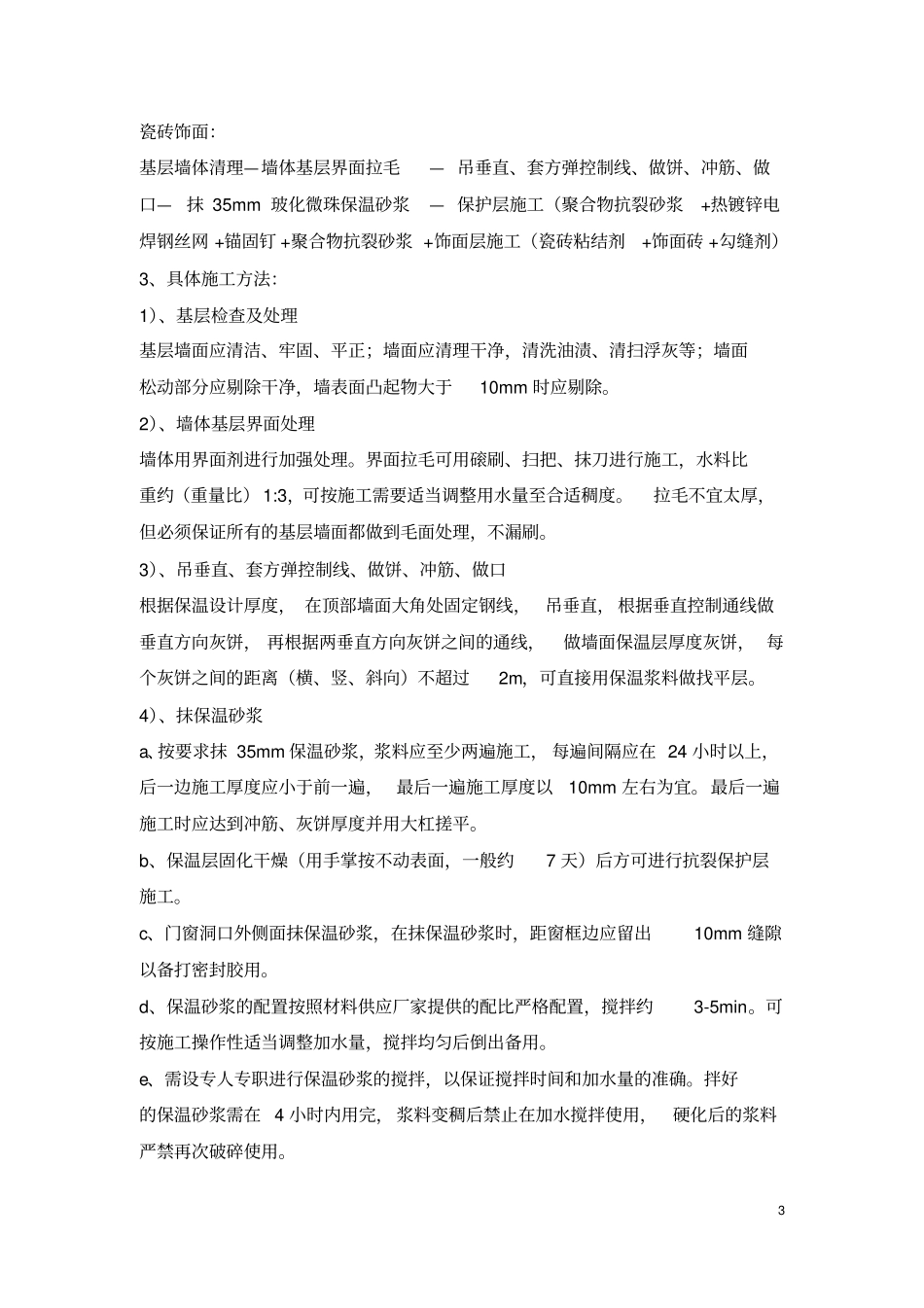

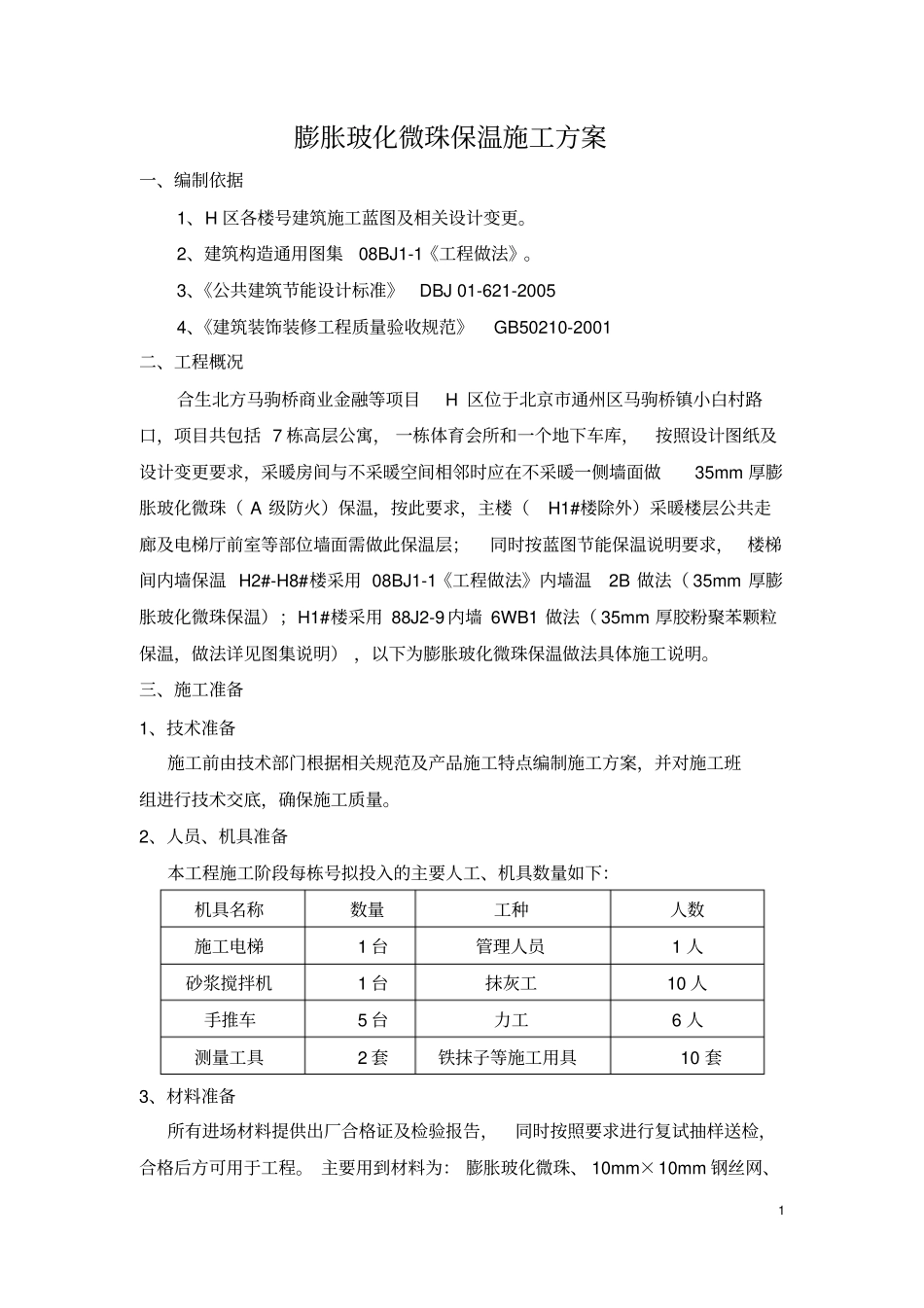

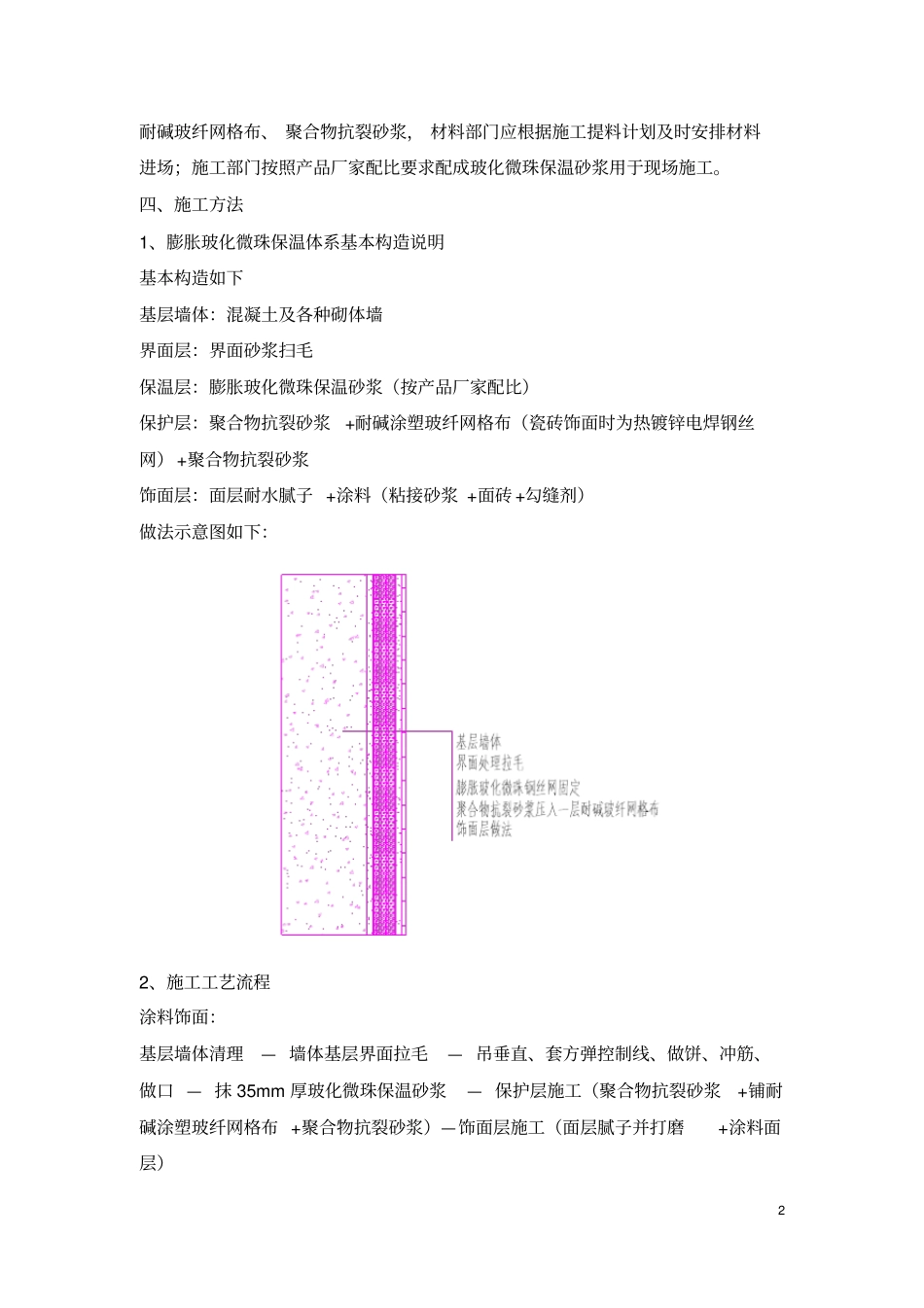

1膨胀玻化微珠保温施工方案一、编制依据1、H区各楼号建筑施工蓝图及相关设计变更。2、建筑构造通用图集08BJ1-1《工程做法》。3、《公共建筑节能设计标准》DBJ01-621-20054、《建筑装饰装修工程质量验收规范》GB50210-2001二、工程概况合生北方马驹桥商业金融等项目H区位于北京市通州区马驹桥镇小白村路口，项目共包括7栋高层公寓，一栋体育会所和一个地下车库，按照设计图纸及设计变更要求，采暖房间与不采暖空间相邻时应在不采暖一侧墙面做35mm厚膨胀玻化微珠（A级防火）保温，按此要求，主楼（H1#楼除外）采暖楼层公共走廊及电梯厅前室等部位墙面需做此保温层；同时按蓝图节能保温说明要求，楼梯间内墙保温H2#-H8#楼采用08BJ1-1《工程做法》内墙温2B做法（35mm厚膨胀玻化微珠保温）；H1#楼采用88J2-9内墙6WB1做法（35mm厚胶粉聚苯颗粒保温，做法详见图集说明），以下为膨胀玻化微珠保温做法具体施工说明。三、施工准备1、技术准备施工前由技术部门根据相关规范及产品施工特点编制施工方案，并对施工班组进行技术交底，确保施工质量。2、人员、机具准备本工程施工阶段每栋号拟投入的主要人工、机具数量如下：机具名称数量工种人数施工电梯1台管理人员1人砂浆搅拌机1台抹灰工10人手推车5台力工6人测量工具2套铁抹子等施工用具10套3、材料准备所有进场材料提供出厂合格证及检验报告，同时按照要求进行复试抽样送检，合格后方可用于工程。主要用到材料为：膨胀玻化微珠、10mm×10mm钢丝网、2耐碱玻纤网格布、聚合物抗裂砂浆，材料部门应根据施工提料计划及时安排材料进场；施工部门按照产品厂家配比要求配成玻化微珠保温砂浆用于现场施工。四、施工方法1、膨胀玻化微珠保温体系基本构造说明基本构造如下基层墙体：混凝土及各种砌体墙界面层：界面砂浆扫毛保温层：膨胀玻化微珠保温砂浆（按产品厂家配比）保护层：聚合物抗裂砂浆+耐碱涂塑玻纤网格布（瓷砖饰面时为热镀锌电焊钢丝网）+聚合物抗裂砂浆饰面层：面层耐水腻子+涂料（粘接砂浆+面砖+勾缝剂）做法示意图如下：2、施工工艺流程涂料饰面：基层墙体清理—墙体基层界面拉毛—吊垂直、套方弹控制线、做饼、冲筋、做口—抹35mm厚玻化微珠保温砂浆—保护层施工（聚合物抗裂砂浆+铺耐碱涂塑玻纤网格布+聚合物抗裂砂浆）—饰面层施工（面层腻子并打磨+涂料面层）3瓷砖饰面：基层墙体清理—墙体基层界面拉毛—吊垂直、套方弹控制线、做饼、冲筋、做口—抹35mm玻化微珠保温砂浆—保护层施工（聚合物抗裂砂浆+热镀锌电焊钢丝网+锚固钉+聚合物抗裂砂浆+饰面层施工（瓷砖粘结剂+饰面砖+勾缝剂）3、具体施工方法：1）、基层检查及处理基层墙面应清洁、牢固、平正；墙面应清理干净，清洗油渍、清扫浮灰等；墙面松动部分应剔除干净，墙表面凸起物大于10mm时应剔除。2）、墙体基层界面处理墙体用界面剂进行加强处理。界面拉毛可用磙刷、扫把、抹刀进行施工，水料比重约（重量比）1:3，可按施工需要适当调整用水量至合适稠度。拉毛不宜太厚，但必须保证所有的基层墙面都做到毛面处理，不漏刷。3）、吊垂直、套方弹控制线、做饼、冲筋、做口根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直，根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每个灰饼之间的距离（横、竖、斜向）不超过2m，可直接用保温浆料做找平层。4）、抹保温砂浆a、按要求抹35mm保温砂浆，浆料应至少两遍施工，每遍间隔应在24小时以上，后一边施工厚度应小于前一遍，最后一遍施工厚度以10mm左右为宜。最后一遍施工时应达到冲筋、灰饼厚度并用大杠搓平。b、保温层固化干燥（用手掌按不动表面，一般约7天）后方可进行抗裂保护层施工。c、门窗洞口外侧面抹保温砂浆，在抹保温砂浆时，距窗框边应留出10mm缝隙以备打密封胶用。d、保温砂浆的配置按照材料供应厂家提供的配比严格配置，搅拌约3-5min。可按施工操作性适当调整加水量，搅拌均匀后倒出备用。e、需设专人专职进行保温砂浆的搅拌，以保证搅拌时间和加水量的准确。拌好的保温砂浆需在4小时内用完，浆料变稠后禁止在加水搅拌使用，硬化后的浆料严禁再次破碎使用。45）、保护层...
