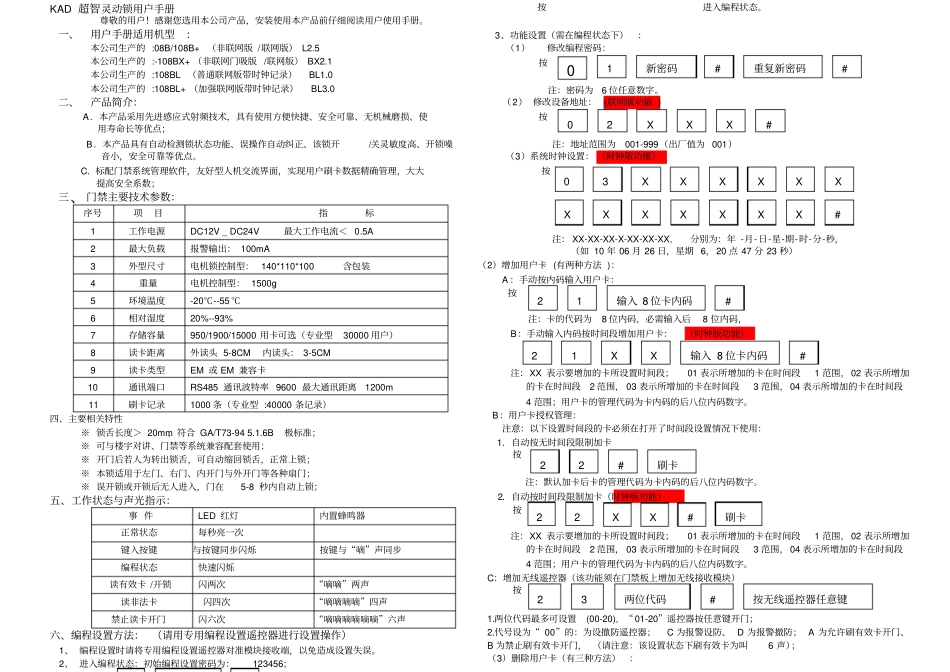

KAD超智灵动锁用户手册尊敬的用户！感谢您选用本公司产品，安装使用本产品前仔细阅读用户使用手册。一、用户手册适用机型:本公司生产的:08B/108B+（非联网版/联网版）L2.5本公司生产的:-108BX+（非联网门吸版/联网版）BX2.1本公司生产的:108BL（普通联网版带时钟记录）BL1.0本公司生产的:108BL+（加强联网版带时钟记录）BL3.0二、产品简介：A．本产品采用先进感应式射频技术，具有使用方便快捷、安全可靠、无机械磨损、使用寿命长等优点；B．本产品具有自动检测锁状态功能、误操作自动纠正、该锁开/关灵敏度高、开锁噪音小，安全可靠等优点。C.标配门禁系统管理软件，友好型人机交流界面，实现用户刷卡数据精确管理，大大提高安全系数；三、门禁主要技术参数：序号项目指标1工作电源DC12V_DC24V最大工作电流＜0.5A2最大负载报警输出：100mA3外型尺寸电机锁控制型：140*110*100含包装4重量电机控制型：1500g5环境温度-20℃--55℃6相对湿度20%--93%7存储容量950/1900/15000用卡可选（专业型30000用户）8读卡距离外读头5-8CM内读头：3-5CM9读卡类型EM或EM兼容卡10通讯端口RS485通讯波特率9600最大通讯距离1200m11刷卡记录1000条（专业型:40000条记录）四、主要相关特性※锁舌长度＞20mm，符合GA/T73-945.1.6B极标准；※可与楼宇对讲、门禁等系统兼容配套使用；※开门后若人为转出锁舌，可自动缩回锁舌，正常上锁；※本锁适用于左门、右门、内开门与外开门等各种扇门；※误开锁或开锁后无人进入，门在5-8秒内自动上锁；五、工作状态与声光指示：事件LED红灯内置蜂鸣器正常状态每秒亮一次键入按键与按键同步闪烁按键与“嘀”声同步编程状态快速闪烁读有效卡/开锁闪两次“嘀嘀”两声读非法卡闪四次“嘀嘀嘀嘀”四声禁止读卡开门闪六次“嘀嘀嘀嘀嘀嘀”六声六、编程设置方法：（请用专用编程设置遥控器进行设置操作）1、编程设置时请将专用编程设置遥控器对准模块接收端，以免造成设置失误。2、进入编程状态：初始编程设置密码为：123456；按进入编程状态。3、功能设置（需在编程状态下）：（1）修改编程密码：按注：密码为6位任意数字。（2）修改设备地址：(联网版功能)按注：地址范围为001-999（出厂值为001）（3）系统时钟设置：（时钟版功能）按注：XX-XX-XX-X-XX-XX-XX,分别为：年-月-日-星-期-时-分-秒，（如10年06月26日，星期6，20点47分23秒）（2）增加用户卡(有两种方法)：A：手动按内码输入用户卡：按注：卡的代码为8位内码，必需输入后8位内码，B：手动输入内码按时间段增加用户卡：（时钟版功能）注：XX表示要增加的卡所设置时间段；01表示所增加的卡在时间段1范围，02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。B：用户卡授权管理：注意：以下设置时间段的卡必须在打开了时间段设置情况下使用：1．自动按无时间段限制加卡按注：默认加卡后卡的管理代码为卡内码的后八位内码数字。2．自动按时间段限制加卡（时钟版功能）按注：XX表示要增加的卡所设置时间段；01表示所增加的卡在时间段1范围，02表示所增加的卡在时间段2范围，03表示所增加的卡在时间段3范围，04表示所增加的卡在时间段4范围；用户卡的管理代码为卡内码的后八位内码数字。C：增加无线遥控器（该功能须在门禁板上增加无线接收模块）按1.两位代码最多可设置(00-20),“01-20”遥控器按任意键开门；2.代号设为“00”的：为设撤防遥控器；C为报警设防、D为报警撤防；A为允许刷有效卡开门、B为禁止刷有效卡开门，（请注意：该设置状态下刷有效卡为叫6声）；（3）删除用户卡（有三种方法）：0新密码#重复新密码#102XXX#03XXXXXXXXXXXXX#21XX输入8位卡内码#22XX#刷卡23#按无线遥控器任意键两位代码21输入8位卡内码#22#刷卡A、删除全部用户卡；按B、删除遗失的卡；按C、读卡删除卡按D、删除遥控器按设置忘关门启动警号时间：按注：XXX为000-999，单位为秒，出厂设置为250秒。D:设置门吸联动端口闭合时间：（门吸版功能）按注：XX为000-999，单位为秒，出厂设置为10秒（4）设置忘关门时间：按注：XX为000-999，单位为秒，...
