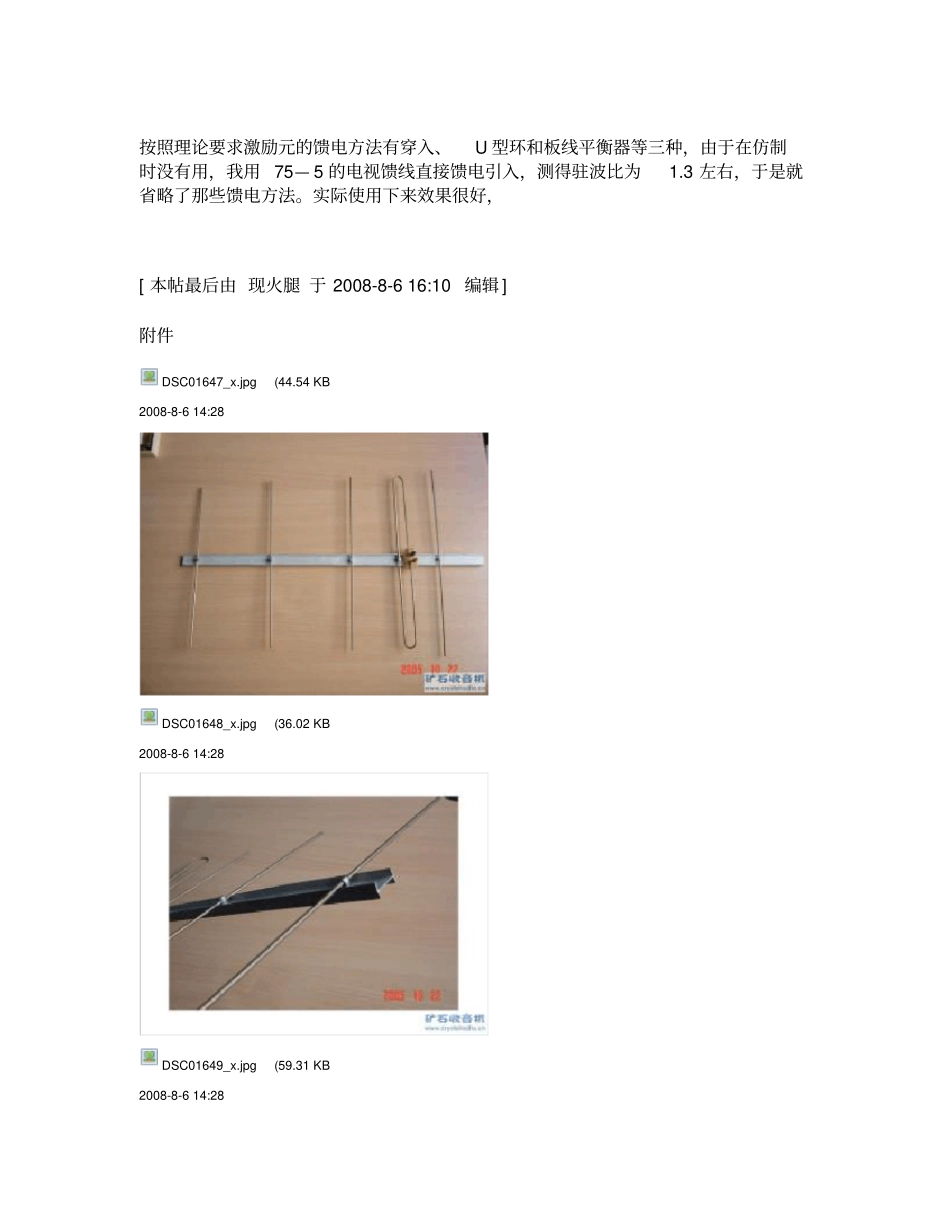

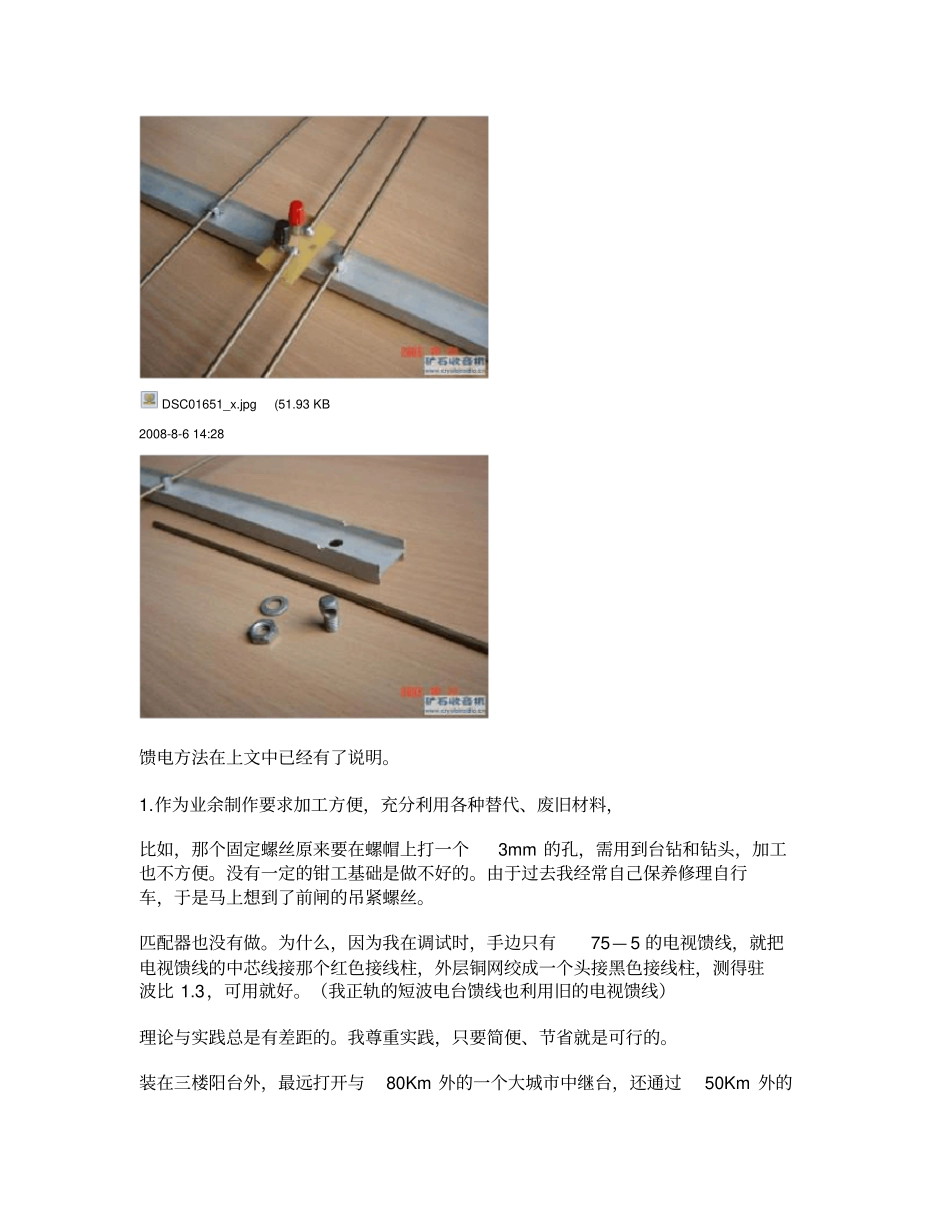

自制U段八木天线下图就是自制的430八木天线：从左边起1—3（3根铜梗）为引向元，记作A、B、C；，第4个（即环型体）为发射体，记作D；第5个为反射元，记作E具体尺寸：A=30.2cmB=31cmC=31.8cmD（环型两端中心）=32cmE=34.5cm各单元之间的间距：A—B：13.5cmB—C：14.3cmC—D（环行不开口的一边）：8.7cmD（环行不开口的一边）—E：7.5cmD发射单元环行间距:2cm环行开口处间距:1cm所用材料:支架为铝合金的工字型窗帘轨道,约55cm长,也可用其他材料。一般五金装潢商店有售。此主题相关图片如下：天线主体用3mm的铜焊条,约用2m左右。一般五金、铜材店有售。固定螺丝可用老式自行车前刹吊杆中的一种固定螺丝,俗称"老猢牲头".在修理自行车的摊位上或小商品市场自行车零件摊位上有售.如图：以上这些材料加起来总成本在15元左右，很便宜。也可以尽量利用代用各种材料。此主题相关图片如下：按照理论要求激励元的馈电方法有穿入、U型环和板线平衡器等三种，由于在仿制时没有用，我用75—5的电视馈线直接馈电引入，测得驻波比为1.3左右，于是就省略了那些馈电方法。实际使用下来效果很好，[本帖最后由现火腿于2008-8-616:10编辑]附件DSC01647_x.jpg(44.54KB2008-8-614:28DSC01648_x.jpg(36.02KB2008-8-614:28DSC01649_x.jpg(59.31KB2008-8-614:28DSC01651_x.jpg(51.93KB2008-8-614:28馈电方法在上文中已经有了说明。1.作为业余制作要求加工方便，充分利用各种替代、废旧材料，比如，那个固定螺丝原来要在螺帽上打一个3mm的孔，需用到台钻和钻头，加工也不方便。没有一定的钳工基础是做不好的。由于过去我经常自己保养修理自行车，于是马上想到了前闸的吊紧螺丝。匹配器也没有做。为什么，因为我在调试时，手边只有75—5的电视馈线，就把电视馈线的中芯线接那个红色接线柱，外层铜网绞成一个头接黑色接线柱，测得驻波比1.3，可用就好。（我正轨的短波电台馈线也利用旧的电视馈线）理论与实践总是有差距的。我尊重实践，只要简便、节省就是可行的。装在三楼阳台外，最远打开与80Km外的一个大城市中继台，还通过50Km外的一个城市中继台与400Km外的青岛HAM作过QSO。（旧＂红灯＂车用台／１０Ｗ，该机接收无场强指示；还用过旧Ｃ４５０／３Ｗ，接收８０Ｋｍ外中继台的信号５１－５２，接收５０Ｋｍ外中继台的信号５５）2.制作的工具很简单，主要是一套什锦锉。在支架上打孔，可以用普通小剪刀的尖头钻一个小洞，再用什锦锉里的小圆锉逐步扩大。3.也有美中不足的问题。就是振子弯头加工有一些难度。铜焊条比较硬、脆，直接弯弯头铜焊条易折断。要做一个简单的工具，在旧木条凳或者其他旧木板上用三个大号钢钉钉一个三角形的“靠山”，把铜焊条在炉火上烧红，插入“靠山”里一弯就成。
