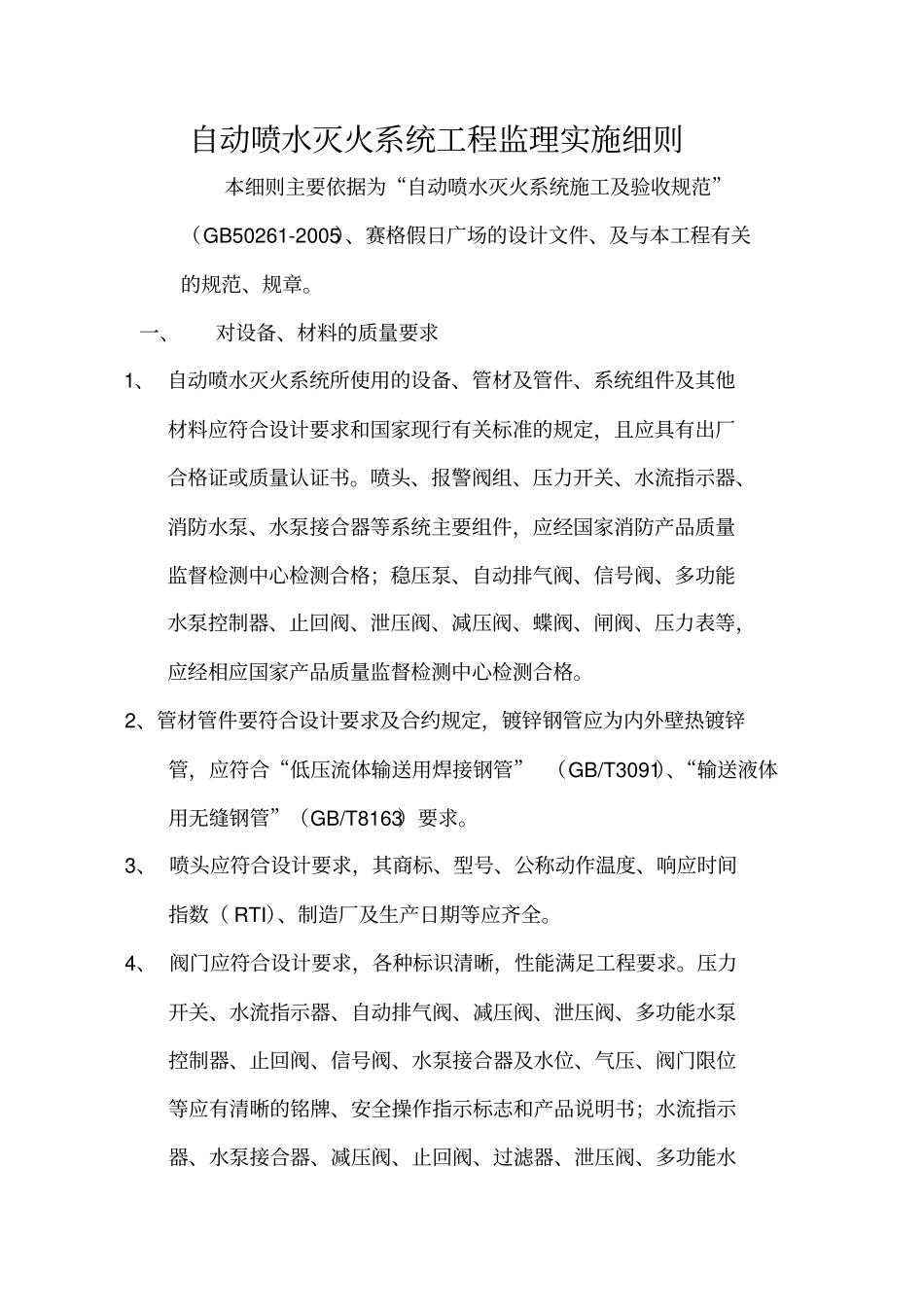

自动喷水灭火系统工程监理实施细则本细则主要依据为“自动喷水灭火系统施工及验收规范”（GB50261-2005）、赛格假日广场的设计文件、及与本工程有关的规范、规章。一、对设备、材料的质量要求1、自动喷水灭火系统所使用的设备、管材及管件、系统组件及其他材料应符合设计要求和国家现行有关标准的规定，且应具有出厂合格证或质量认证书。喷头、报警阀组、压力开关、水流指示器、消防水泵、水泵接合器等系统主要组件，应经国家消防产品质量监督检测中心检测合格；稳压泵、自动排气阀、信号阀、多功能水泵控制器、止回阀、泄压阀、减压阀、蝶阀、闸阀、压力表等，应经相应国家产品质量监督检测中心检测合格。2、管材管件要符合设计要求及合约规定，镀锌钢管应为内外壁热镀锌管，应符合“低压流体输送用焊接钢管”（GB/T3091）、“输送液体用无缝钢管”（GB/T8163）要求。3、喷头应符合设计要求，其商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等应齐全。4、阀门应符合设计要求，各种标识清晰，性能满足工程要求。压力开关、水流指示器、自动排气阀、减压阀、泄压阀、多功能水泵控制器、止回阀、信号阀、水泵接合器及水位、气压、阀门限位等应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器、水泵接合器、减压阀、止回阀、过滤器、泄压阀、多功能水泵控制器尚应有水流方向的永久性标志；安装前应进行主要功能检查。二、供水设施安装与施工（一）消防水泵安装主控项目1、消防水泵的规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。检验方法：全数、对照图纸检查。2、消防水泵的安装，应符合现行国家标准：“机械设备安装工程施工及验收通用规范”（GB50231）、“压缩机、风机、泵安装工程施工验收规范”GB50275的有关规定。检验方法：全数、尺量、观察检查3、吸水管安装要符合下列要求A、过滤器安装在控制阀后。B、控制阀不应用蝶阀，其直径不小于水泵吸口管径.C、当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。D、吸水管水平管段上不应有气囊和漏气现象，变径连接时，应采用偏心异径管件顶平连接。检验方法：全数、观察检查4消防水泵的出水管上应安装止回阀、控制阀和压力表，或安装控制阀、多功能水泵控制阀和压力；，系统的总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表的量程应为工作压力的2-2.5倍。检验方法：全数、观察（二）、消防水箱安装和消防水池施工主控项目1消防水池、消防水箱的施工安装，应符合现行国家标准（给水排水构筑物施工及验收规范）GBJ141、（建筑给水排水及采暖工程施工质量验收规范）GB50242的有关规定。检验方法：全数、观察检查2、钢筋混泥土消防水池或消防水箱的进水管、出水管应加设防水套管，对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进水管、出水管宜采用法兰连接，采用其他连接时应做防腐处理。检验方法：全数、观察检查一般项目1消防水池、消防水箱的容积、安装位置应符合设计要求。安装时，池（箱）外壁与墙面或其他池壁净距，应满足施工或装配要求。无管道侧，净距不小于0.7m，有管道侧，净距不小于1m，且通道宽不小于0.6m，设有人孔的池顶，与上层板底净空不小于0.8m.检验方法：全数对照图纸检查2、消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接连接，应采用间接排水方式。检验方法：全数、观察检查（三）、消防气压给水设备和稳压泵安装主控项目1、消防气压给水设备的气压罐，其容积、气压、水位及工作压力应符合设计要求。检验方法：对照图纸检查2、消防气压设备的安装位置、进水管及出水管方向应符合设计要求。出水管上衣；应是设止回阀，其四周应检修通道，其宽度不宜小于0.7m,消防气压给水设备顶部至楼板或梁底净空不宜小于0.6m。检验方法：全数、对照图纸尺量检查一般项目1、消防气压给水设备上的安全阀、压力表、泄水阀、水位指示器、压力控制仪表等的安装应符合产品使用的要求。检验方法：全数、对照图纸、检查2稳压泵的规格、型号应符合...
