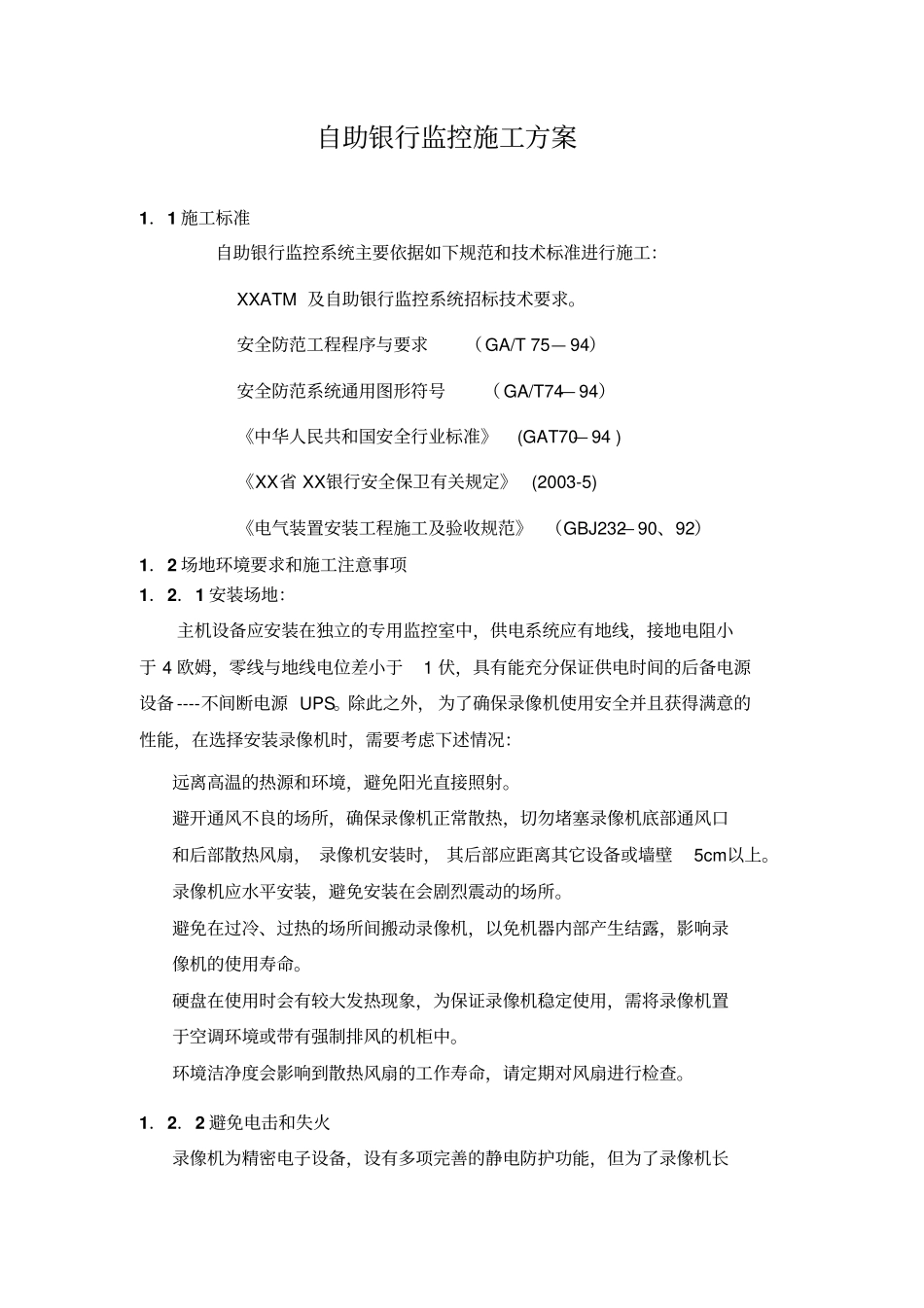

自助银行监控施工方案1．1施工标准自助银行监控系统主要依据如下规范和技术标准进行施工：XXATM及自助银行监控系统招标技术要求。安全防范工程程序与要求（GA/T75—94）安全防范系统通用图形符号（GA/T74—94）《中华人民共和国安全行业标准》(GAT70—94)《XX省XX银行安全保卫有关规定》(2003-5)《电气装置安装工程施工及验收规范》（GBJ232—90、92）1．2场地环境要求和施工注意事项1．2．1安装场地：主机设备应安装在独立的专用监控室中，供电系统应有地线，接地电阻小于4欧姆，零线与地线电位差小于1伏，具有能充分保证供电时间的后备电源设备----不间断电源UPS。除此之外，为了确保录像机使用安全并且获得满意的性能，在选择安装录像机时，需要考虑下述情况：远离高温的热源和环境，避免阳光直接照射。避开通风不良的场所，确保录像机正常散热，切勿堵塞录像机底部通风口和后部散热风扇，录像机安装时，其后部应距离其它设备或墙壁5cm以上。录像机应水平安装，避免安装在会剧烈震动的场所。避免在过冷、过热的场所间搬动录像机，以免机器内部产生结露，影响录像机的使用寿命。硬盘在使用时会有较大发热现象，为保证录像机稳定使用，需将录像机置于空调环境或带有强制排风的机柜中。环境洁净度会影响到散热风扇的工作寿命，请定期对风扇进行检查。1．2．2避免电击和失火录像机为精密电子设备，设有多项完善的静电防护功能，但为了录像机长期稳定工作，必须进行可靠的接地。勿将液体溅落在录像机上，以免造成机器内部短路或失火。勿将其它设备直接放置于本录像机上部。当录像机的电源线与电源插座连接后，即使未启动录像机，机器内部仍有电压。1．2．3时钟检查录像机设有内部时钟，当外部电源停止供电时，可由内部电池供电并可确保时钟正常工作5年以上，时钟的准确对于标明录像事件发生的时刻极其重要，由于环境的原因，时钟将有可能产生误差，因此在每次开机后请检查录像机荧光显示屏时间的准确性，如果每次开机后时钟都产生较大误差，应考虑更换时钟芯片，否则每次开机后都必须重新设置时间。1．2．4硬盘安装注意事项绝对禁止在开机状态下插拔硬盘，否则将损坏硬盘或内部器件。单硬盘使用时，硬盘跳线必须设置在主盘状态，双硬盘使用时，应分别设置为主盘从盘。备份硬盘必须设置为从盘状态。1．2．5重要提示为避免损坏，请勿自行拆开机壳，必须委托有资格的专业维修人员在指定的维修单位进行维修。不得在电源电压过高和过低的场合下使用该录像机1．2．6环境防护电磁辐射：录像机符合国家电磁辐射标准，对人体无电磁辐射伤害。能源消耗：录像机采用省电模式设计，符合ENERGY-STAR规范的有关能耗规定。1．3系统结构及平面布置1．3．1系统结构原理图如下：1．3．2自助银行标准平面布置图4路监控主机N4路监控主机1共2*K+4路视频环境半球摄像机1，2，3，4面部针孔摄象机出钞口针孔摄象机面部针孔摄象机出钞口针孔摄象机自助设备1自助设备K2路视频2路视频4路视频面部针孔像机出钞口针孔像机面部针孔像机出钞口针孔像机面部针孔像机出钞口针孔像机面部针孔像机出钞口针孔像机主机监控室加钞间自助服务区大厅自动门1．3．3工程实施说明1、自助银行或自助服务区客户的活动区域安装2路室内半球摄像机，监控客户的活动情况。2、自助银行或自助服务区的进门口安装1路室外半球摄像机，监控客户的进出情况。3、自助银行或自助服务区的加钞间安装1路室内半球摄像机，监控自助设备的加钞情况。4、每台自助设备（ATM、CDM）隐蔽安装2路针孔摄像机，其中1路从正面扑获操作自助设备的银行客户的面部图像，其中另1路从上向下扑获自助设备出、入钞口的过程图像。1.4人员组织及施工工期由于项目小，资金少，时间紧，因此不可能打持久仗，设备安装前要求各二级行和网点的自助区的XX和自助设备均已完全到位，我公司以二级行为单位批量安装，由项目经理带队，2~3人，平均2~3天完成1个自助银行网点的安装，要求各方面积极配合。1．5设备材料清单监控系统设备清单货物名称品牌、规格及型号单台ATM6路数量（台）8路数量（台）12路数量（台）嵌入式硬盘录像机TRENDLINE（（含硬盘）0223嵌入式硬盘录像机TREND...
