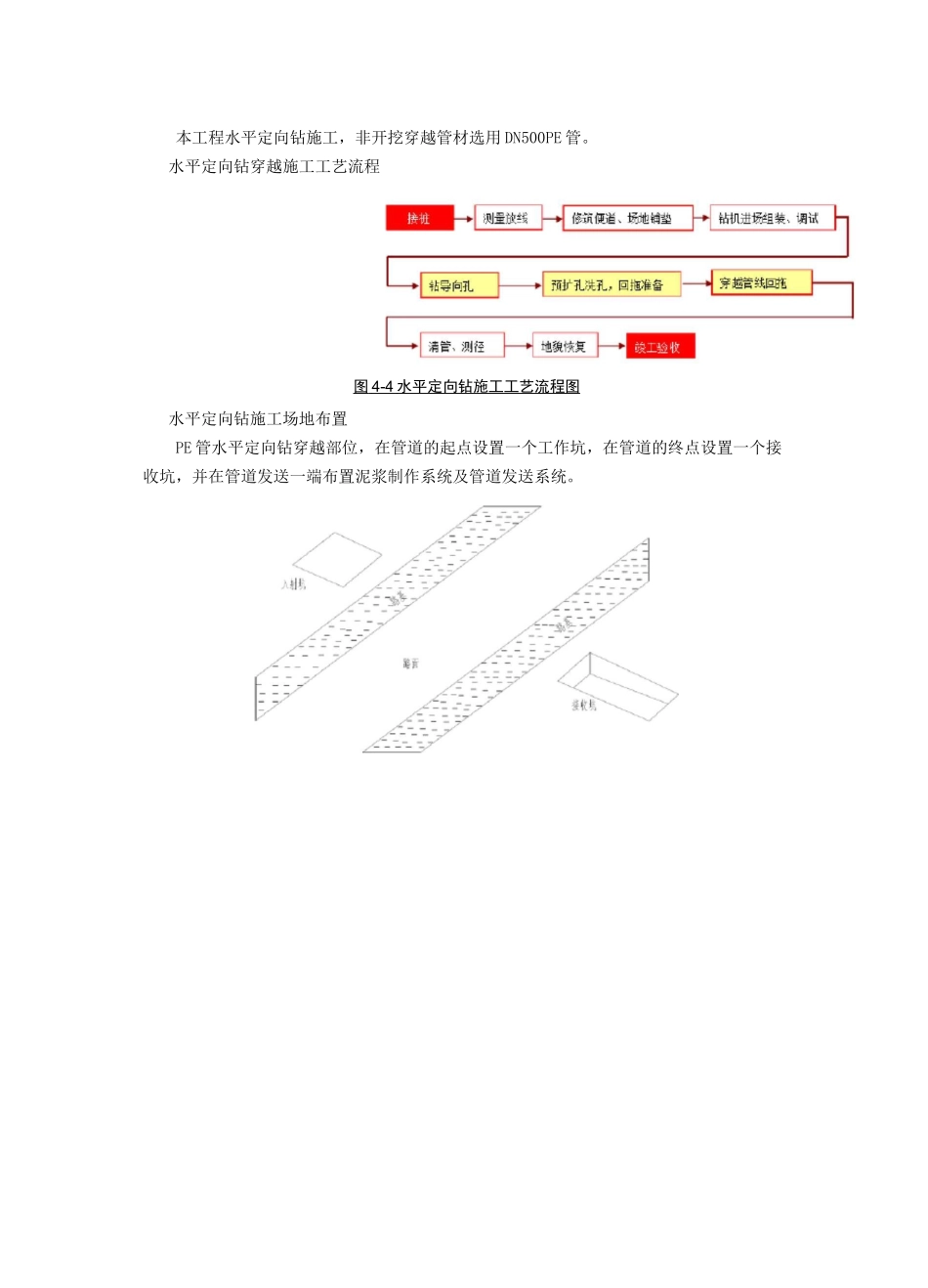

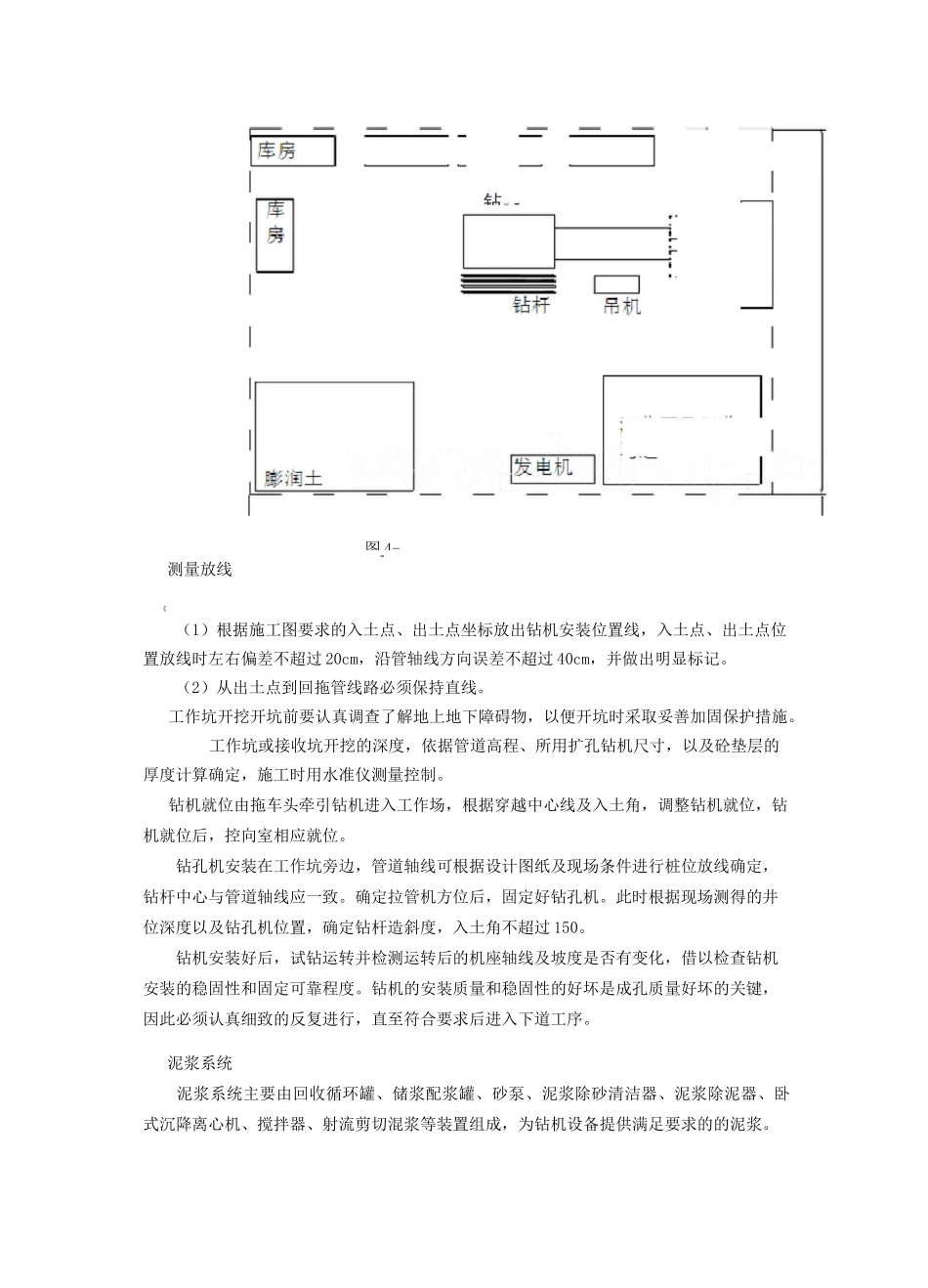

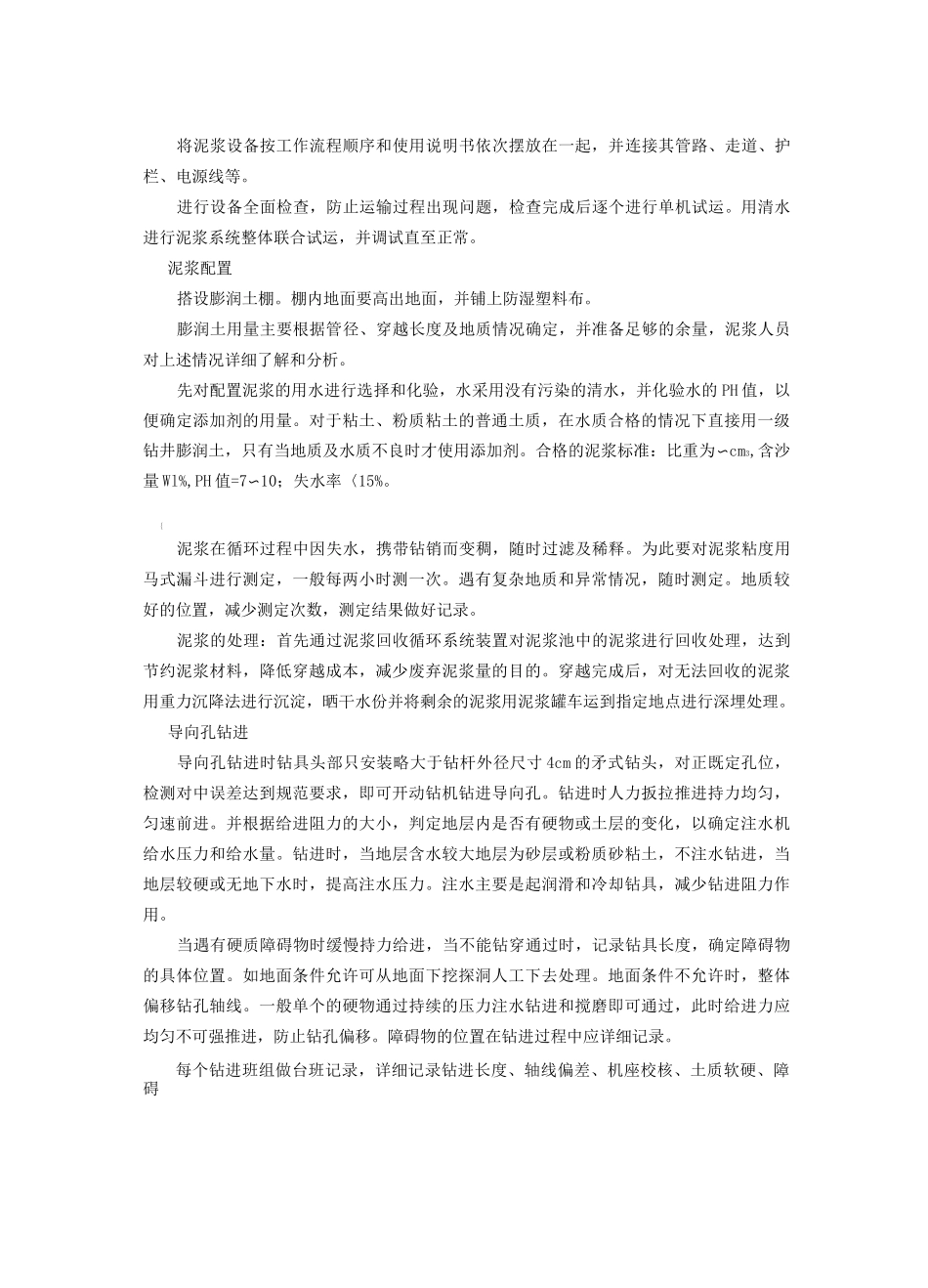

本工程水平定向钻施工，非开挖穿越管材选用DN500PE管。水平定向钻穿越施工工艺流程图4-4水平定向钻施工工艺流程图水平定向钻施工场地布置PE管水平定向钻穿越部位，在管道的起点设置一个工作坑，在管道的终点设置一个接收坑，并在管道发送一端布置泥浆制作系统及管道发送系统。发岂机控勺室司钻室)工作坑泥浆泵及泥浆马达测量放线《（1）根据施工图要求的入土点、出土点坐标放出钻机安装位置线，入土点、出土点位置放线时左右偏差不超过20cm，沿管轴线方向误差不超过40cm，并做出明显标记。（2）从出土点到回拖管线路必须保持直线。工作坑开挖开坑前要认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施。工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定，施工时用水准仪测量控制。钻机就位由拖车头牵引钻机进入工作场，根据穿越中心线及入土角，调整钻机就位，钻机就位后，控向室相应就位。钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定，钻杆中心与管道轴线应一致。确定拉管机方位后，固定好钻孔机。此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角不超过150。钻机安装好后，试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度。钻机的安装质量和稳固性的好坏是成孔质量好坏的关键，因此必须认真细致的反复进行，直至符合要求后进入下道工序。泥浆系统泥浆系统主要由回收循环罐、储浆配浆罐、砂泵、泥浆除砂清洁器、泥浆除泥器、卧式沉降离心机、搅拌器、射流剪切混浆等装置组成，为钻机设备提供满足要求的的泥浆。钻图4-将泥浆设备按工作流程顺序和使用说明书依次摆放在一起，并连接其管路、走道、护栏、电源线等。进行设备全面检查，防止运输过程出现问题，检查完成后逐个进行单机试运。用清水进行泥浆系统整体联合试运，并调试直至正常。泥浆配置搭设膨润土棚。棚内地面要高出地面，并铺上防湿塑料布。膨润土用量主要根据管径、穿越长度及地质情况确定，并准备足够的余量，泥浆人员对上述情况详细了解和分析。先对配置泥浆的用水进行选择和化验，水采用没有污染的清水，并化验水的PH值，以便确定添加剂的用量。对于粘土、粉质粘土的普通土质，在水质合格的情况下直接用一级钻井膨润土，只有当地质及水质不良时才使用添加剂。合格的泥浆标准：比重为〜cm3,含沙量Wl%,PH值=7〜10；失水率〈15%。{泥浆在循环过程中因失水，携带钻销而变稠，随时过滤及稀释。为此要对泥浆粘度用马式漏斗进行测定，一般每两小时测一次。遇有复杂地质和异常情况，随时测定。地质较好的位置，减少测定次数，测定结果做好记录。泥浆的处理：首先通过泥浆回收循环系统装置对泥浆池中的泥浆进行回收处理，达到节约泥浆材料，降低穿越成本，减少废弃泥浆量的目的。穿越完成后，对无法回收的泥浆用重力沉降法进行沉淀，晒干水份并将剩余的泥浆用泥浆罐车运到指定地点进行深埋处理。导向孔钻进导向孔钻进时钻具头部只安装略大于钻杆外径尺寸4cm的矛式钻头，对正既定孔位，检测对中误差达到规范要求，即可开动钻机钻进导向孔。钻进时人力扳拉推进持力均匀，匀速前进。并根据给进阻力的大小，判定地层内是否有硬物或土层的变化，以确定注水机给水压力和给水量。钻进时，当地层含水较大地层为砂层或粉质砂粘土，不注水钻进，当地层较硬或无地下水时，提高注水压力。注水主要是起润滑和冷却钻具，减少钻进阻力作用。当遇有硬质障碍物时缓慢持力给进，当不能钻穿通过时，记录钻具长度，确定障碍物的具体位置。如地面条件允许可从地面下挖探洞人工下去处理。地面条件不允许时，整体偏移钻孔轴线。一般单个的硬物通过持续的压力注水钻进和搅磨即可通过，此时给进力应均匀不可强推进，防止钻孔偏移。障碍物的位置在钻进过程中应详细记录。每个钻进班组做台班记录，详细记录钻进长度、轴线偏差、机座校核、土质软硬、障碍物、作业人员等情况。钻进按上坡方向进行，以利排水和最后出土，并有利于保证钻孔质量。钻进先导孔工艺见图示。导向钻进是非开挖定向钻进铺管的关键环节...
