蒸汽管道施工方案VIP免费

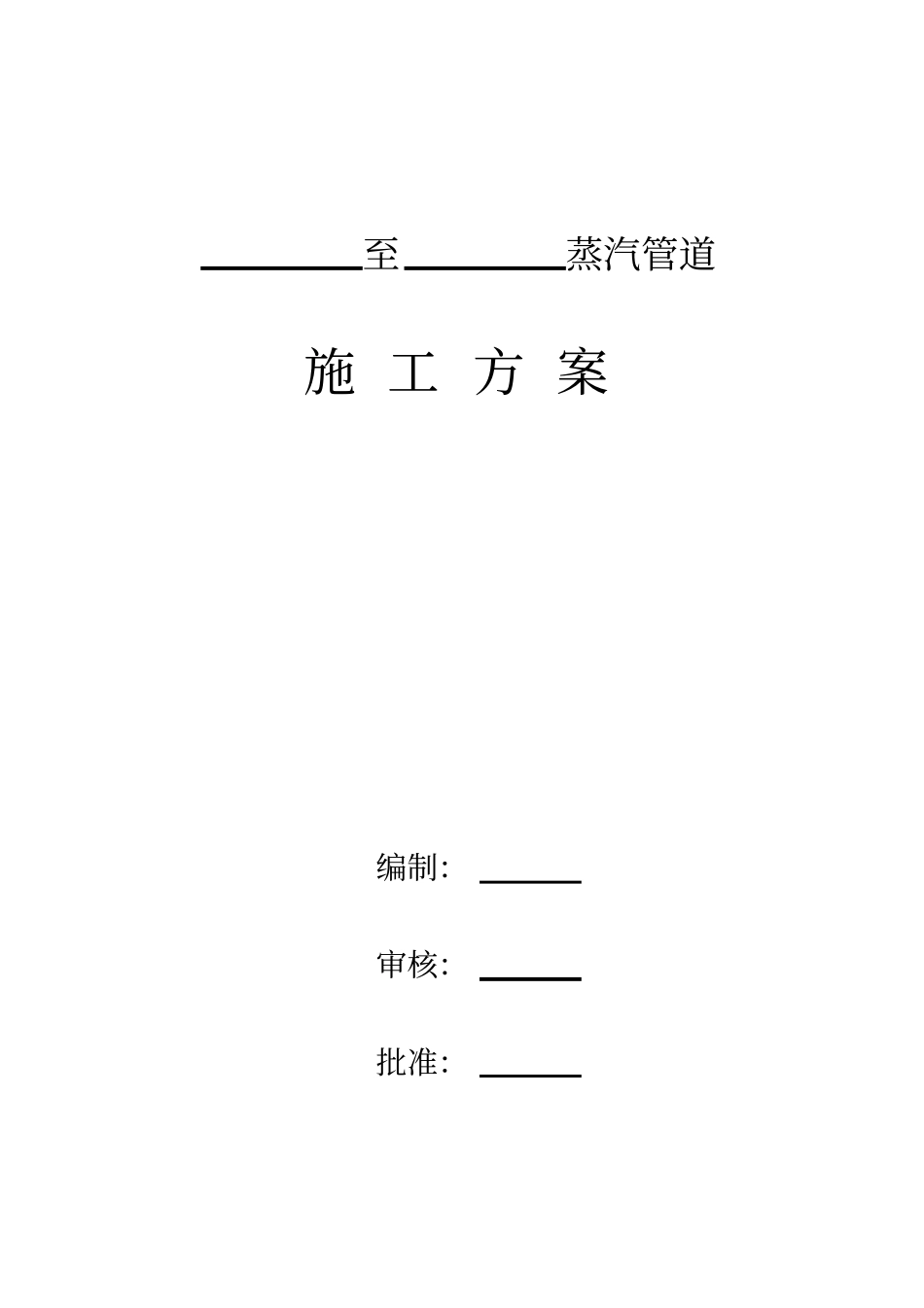

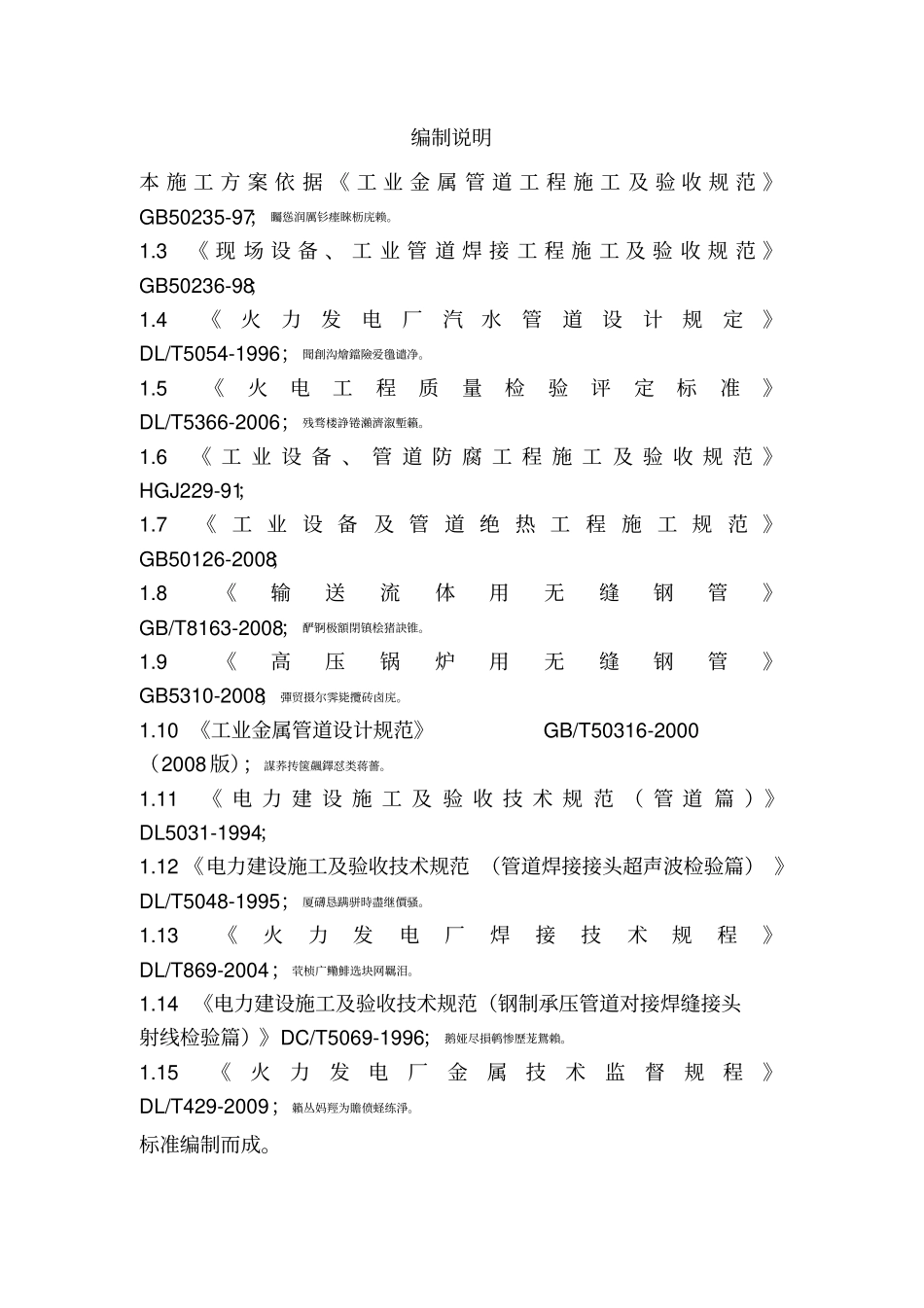

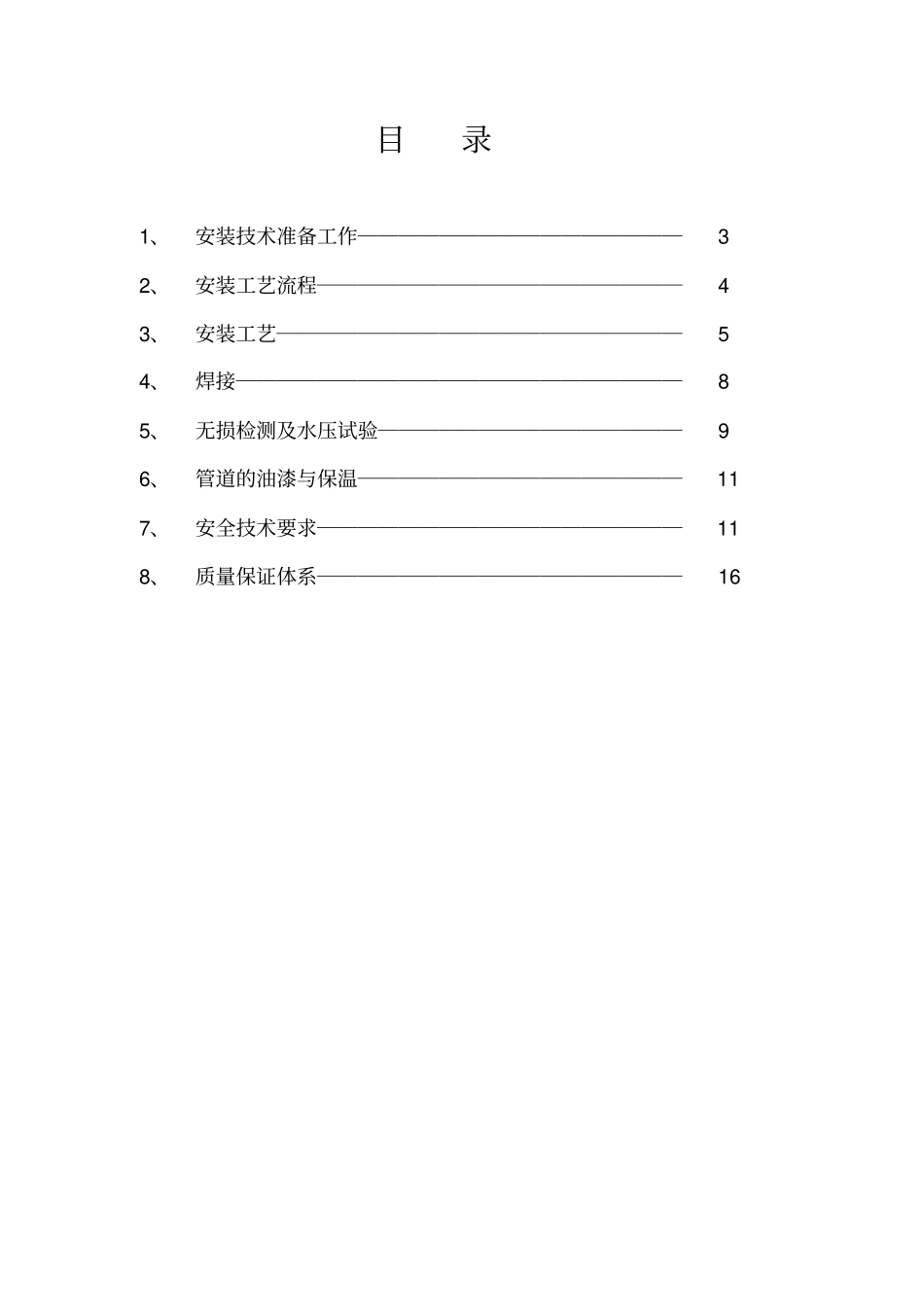

至蒸汽管道施工方案编制：审核：批准：目录1、安装技术准备工作――――――――――――――――32、安装工艺流程――――――――――――――――――43、安装工艺――――――――――――――――――――54、焊接――――――――――――――――――――――85、无损检测及水压试验―――――――――――――――96、管道的油漆与保温――――――――――――――――117、安全技术要求――――――――――――――――――118、质量保证体系――――――――――――――――――16编制说明本施工方案依据《工业金属管道工程施工及验收规范》GB50235-97；矚慫润厲钐瘗睞枥庑赖。1.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；1.4《火力发电厂汽水管道设计规定》DL/T5054-1996；聞創沟燴鐺險爱氇谴净。1.5《火电工程质量检验评定标准》DL/T5366-2006；残骛楼諍锩瀨濟溆塹籟。1.6《工业设备、管道防腐工程施工及验收规范》HGJ229-91；1.7《工业设备及管道绝热工程施工规范》GB50126-2008；1.8《输送流体用无缝钢管》GB/T8163-2008；酽锕极額閉镇桧猪訣锥。1.9《高压锅炉用无缝钢管》GB5310-2008；彈贸摄尔霁毙攬砖卤庑。1.10《工业金属管道设计规范》GB/T50316-2000（2008版）；謀荞抟箧飆鐸怼类蒋薔。1.11《电力建设施工及验收技术规范（管道篇）》DL5031-1994；1.12《电力建设施工及验收技术规范（管道焊接接头超声波检验篇）》DL/T5048-1995；厦礴恳蹒骈時盡继價骚。1.13《火力发电厂焊接技术规程》DL/T869-2004；茕桢广鳓鯡选块网羈泪。1.14《电力建设施工及验收技术规范（钢制承压管道对接焊缝接头射线检验篇）》DC/T5069-1996；鹅娅尽損鹌惨歷茏鴛賴。1.15《火力发电厂金属技术监督规程》DL/T429-2009；籟丛妈羥为贍偾蛏练淨。标准编制而成。1、安装技术准备工作1.1由项目经理负责整体安装工作，组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组的职责审查图纸及技术把关。做到深刻领会图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计部门联系。預頌圣鉉儐歲龈讶骅籴。⑵安装领导小组的职责①检查各项工作、工艺准备情况。②管道及其配件是否齐全。③按图纸组织施工人员安装，确保安装施工质量。⑶质量管理小组的职责对所用原材料按国家相关标准、规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。渗釤呛俨匀谔鱉调硯錦。1.2施工准备①技术资料审查、会审管道全套安装图纸。②场地清理，施工现场具备路、水、电三通，在场地平整的基础上，为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退，对场地进行人工找平和清理。铙誅卧泻噦圣骋贶頂廡。③设备、材料吊装根据现场实际情况工区自行安排。2、安装工艺流程管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→阀门和法兰的安装→管道无损检测→管道水压试验→管道的刷柒与保温擁締凤袜备訊顎轮烂蔷。3、安装工艺⑴管子、管件、管道附件、阀门质量的检验：管子、管件、管道附件及阀门必须具有制造厂的合格证明书，证明书上的规格、材质及技术参数应符合现行国家或行业技术标准。外观表面质量要求如下：①无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷；贓熱俣阃歲匱阊邺镓騷。②表面应光滑，不允许有尖锐划痕；③凹陷深度不得超过1.5mm，凹陷最大尺寸不应大于管子周长的5％，且不大于40mm。对于合金钢管子、管件、管道附件及阀门在安装前应逐件进行光谱复查，并作出材质标记。对于阀门应按10％的比例抽查进行严密性试验。阀门严密性试验应按1.25倍的公称压力进行水压试验，试验时间不少于10分钟，以阀瓣密封面不渗漏为合格。坛摶乡囂忏蒌鍥铃氈淚。⑵管道滑动、固定支架的制作与安装管道滑动、固定支架的型式、材质、加工精度应符合设计图纸的规定。制作后应对焊缝进行外观检查，不允许漏焊、欠焊，焊缝及其热影响区不允许有裂纹或严重咬边等缺陷。焊接变形应予矫正。制作合格后...
