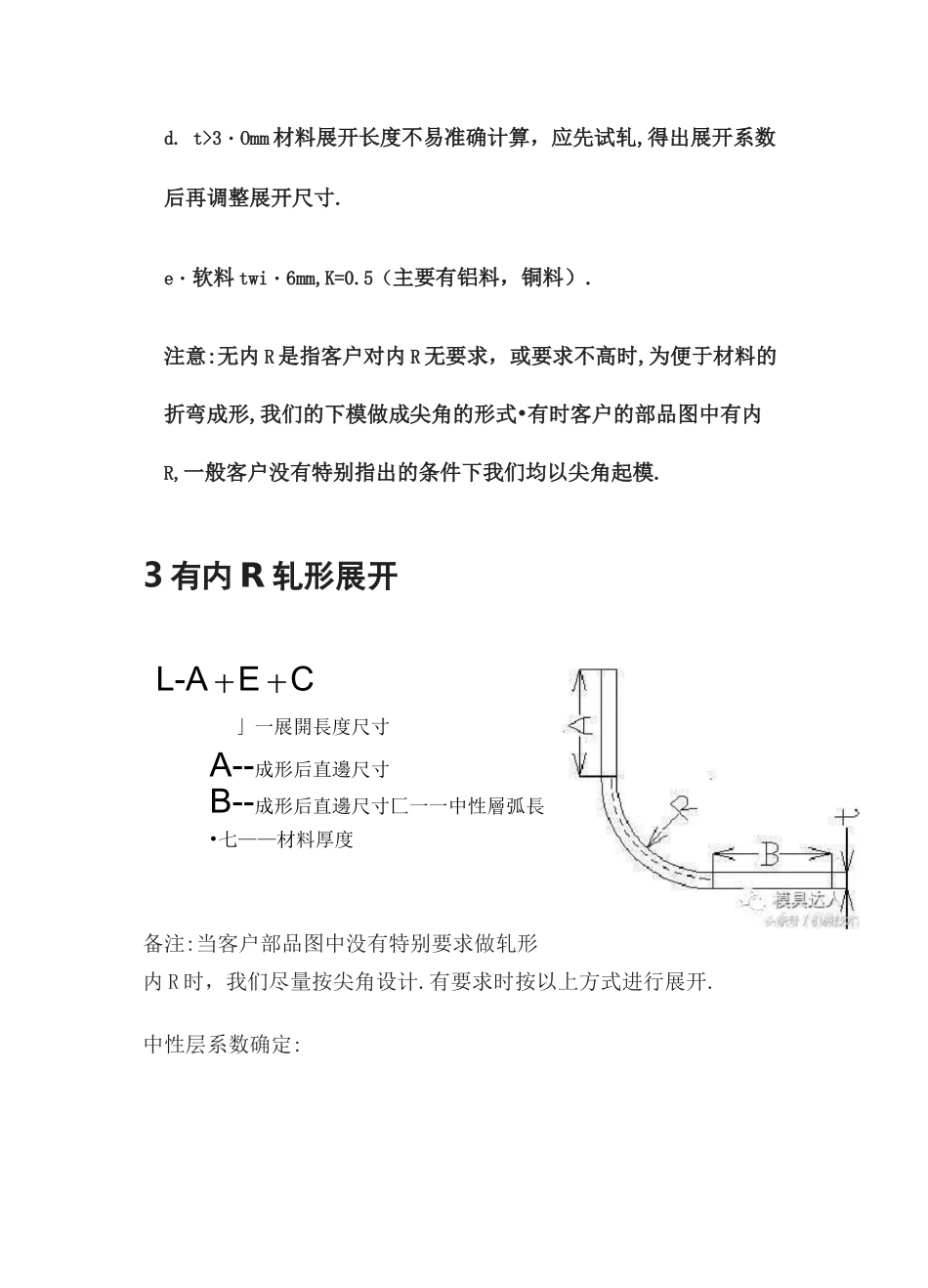

冲压件展开计算方法冲压件是常件的金属件,在冲压前,要对冲压件下料,这时,往往要对冲压件展开计算：190°无内R轧形展开■L-ABI-1\t■L--展開長度尺寸■合--成形后直邊尺寸欣一一成形后薦曇尺寸■十——加厚度■K--展開菜數K值取值标准:a.tw0.8mm,K=0.45b.0.8mmc.1.2mmd.t>3.0mm材料展开长度不易准确计算，应先试轧，得出展开系数后再调整展开尺寸.L—M開長度尺寸合-一成形后直邊尺寸B—直邊尺寸材料厚度KfL展開系數.C」—彎曲角度e.软料tWl.6mm,K=0.5（主要有铝料，铜料）.注意:无内R是指客户对内R无要求，或要求不咼时，为便于材料的折弯成形，我们的下模做成尖角的形式有时客户的部品图中有内R,-般客户没有特别指出的条件下我们均以尖角起模.2非90°无内R轧形展开L二A+B+Kt(C°/90°)K值取值标准：a.tw0・8mm,K=0.45b.0.8mmc.1.2mmd.t>3・Omm材料展开长度不易准确计算，应先试轧,得出展开系数后再调整展开尺寸.e・软料twi・6mm,K=0.5（主要有铝料，铜料）.注意:无内R是指客户对内R无要求，或要求不高时,为便于材料的折弯成形,我们的下模做成尖角的形式•有时客户的部品图中有内R,一般客户没有特别指出的条件下我们均以尖角起模.3有内R轧形展开L-A十E十C」一展開長度尺寸A--成形后直邊尺寸B--成形后直邊尺寸匚一一中性層弧長•七——材料厚度备注:当客户部品图中没有特别要求做轧形内R时，我们尽量按尖角设计.有要求时按以上方式进行展开.中性层系数确定:弯曲处的中性层是假设的一个层面.首先将材料延厚度方向划分出无穷多个厚度趋于0的层面，那么在材料弯曲的过程中长度方向尺寸不变的层面即为材料弯曲处的中性层.由上述可知中性层的尺寸等于部品的展开尺寸.1）铝料/AI料中性层系数角度（0°角度（90°角度(>180°)R内/TS（从弯曲内侧往外）R内/TS（从弯曲内侧往外）R内/TS（从弯曲内侧往外）5.000.515.000.512.800.514.000.47514.000.4912.600.4913.000.47t3.000.4812.400.4812.000.45512.000.4712.200.4611.800.4511.800.4612.000.4411.500.4411.500.4511.800.4211.000.4211.000.4410.800.40510.800.4310.600.38510.600.4210.500.3810.500.411角度（0°角度（90°角度(>180°)R内S（从弯曲内R内/TS（从弯曲内R内S（从弯曲内/T侧往外）侧往外）/T侧往外）0.300.42t0.300.3810.200.4110.200.3610.100.31t0.100.3510.010.25512)SPCC,SECC,SUS301,SUS304,SUS430,SPTE,SK5,SK7,铜料中性层系数角度（0°角度（90°角度(>180°)R内/TS（从弯曲内侧往外）R内/TS（从弯曲内侧往外）R内/TS（从弯曲内侧往外）5.000.515.000.512.800.514.000.4714.000.4912.600.4913.000.4613.000.4812.400.4812.000.45512.000.4712.200.4611.800.4511.800.4612.000.4411.500.4411.500.4511.800.4211.000.4211.000.4410.800.40510.800.4310.600.38510.600.421〔材料厚度1£rm以代审虚高度玉5mm以下兀0.500.38t0.500.4110.400.37t0.400.40t0.300.36t0.300.38t0.200.33t0.200.36t0.100.25t0.100.35t3）中性层经验值根据我们的实际设计经验，当产品的材料厚度廷0.3时,产品弯曲处中性层系数K为0.5;当产品的材料厚度t>0.3时,产品弯曲处中性层系数为1/3.此时只需从弯曲的内侧向材料方向偏移kt即为弯曲处的中性层.4Z轧展开4.1两次Z轧成形軋成形工藝辺括E第一谊第二次軋—尸的情況」员第一洪軋第二施軋―厂的倩況展開尺寸魯眉線長度相加」再加上5■弋曰曹障八軋形高度L=A+B.-L--M開長度尺寸.—成形后直邊尺寸B—成形后直邊尺寸匸一-成形后直邊尺寸图中t为材料厚度,H为Z轧折弯高度，在设计时材料厚度W1.2mm,2.0mmW轧形高度Hw3.5mm的时，我们通常采用两次Z轧的方式完成材料的Z轧成形.这时轧形展开公式为：备注:采用此类Z轧成形法，要求轧形高度为2mm以上3.5mm以下,材料厚度在1.2mm以下.4.2一次成形"Z"轧1）车b形高度在一倍料厚之内时，一般采用一次成形.轧形展开尺寸为:2）车b形高度在1倍料厚以上2mm以下时採用一次成形，展开尺寸为：5压平展开L二A+B+@=A''+B''+@''@=1.33t@''=0.42tC=0.7t（有压线）C=0.9t（无压线）t二材料厚度在模具设计时推平展开按以下公式进行L二A+B+1.33t(t为材料厚度)6CNC轧形展开展开公式:L二...
