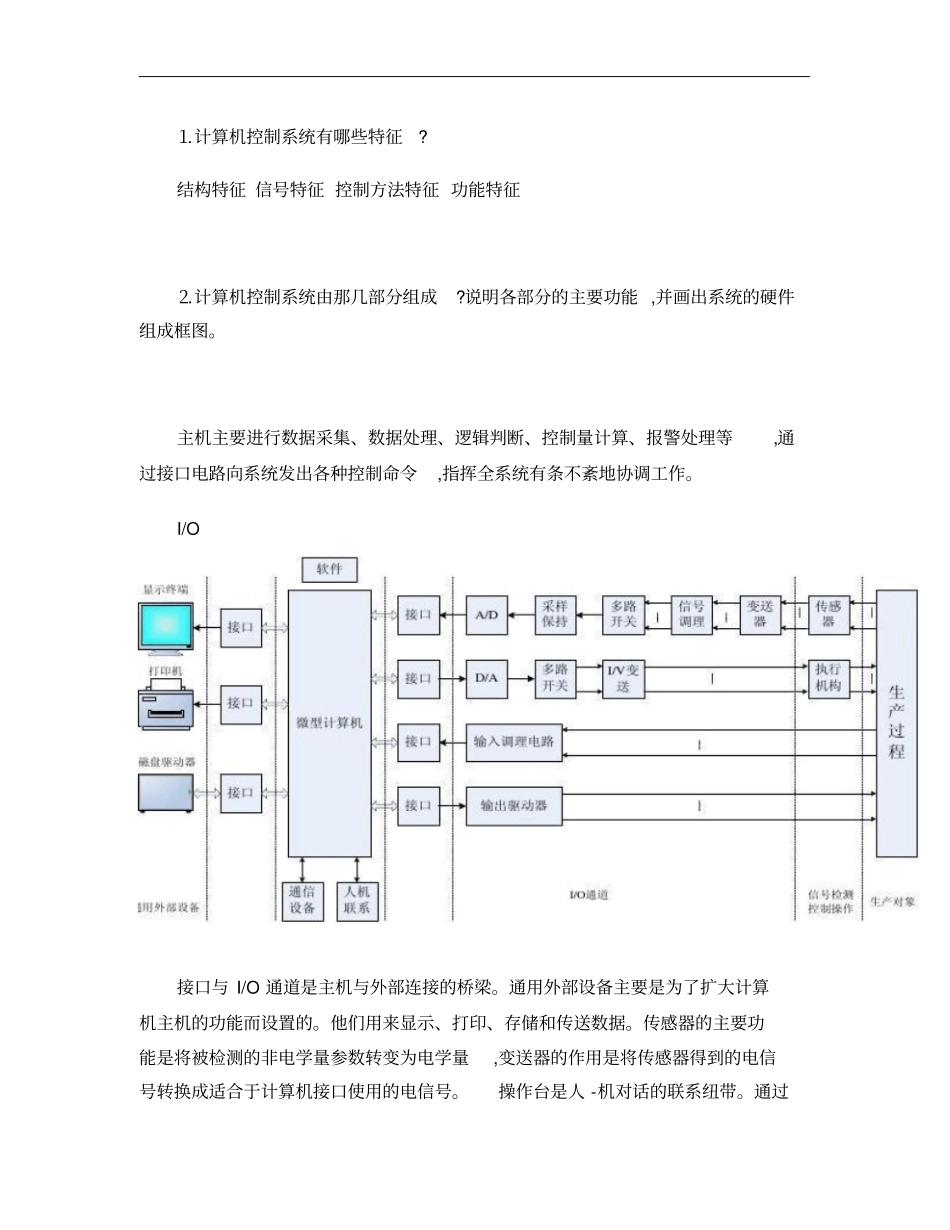

⒈计算机控制系统有哪些特征?结构特征信号特征控制方法特征功能特征⒉计算机控制系统由那几部分组成?说明各部分的主要功能,并画出系统的硬件组成框图。主机主要进行数据采集、数据处理、逻辑判断、控制量计算、报警处理等,通过接口电路向系统发出各种控制命令,指挥全系统有条不紊地协调工作。I/O接口与I/O通道是主机与外部连接的桥梁。通用外部设备主要是为了扩大计算机主机的功能而设置的。他们用来显示、打印、存储和传送数据。传感器的主要功能是将被检测的非电学量参数转变为电学量,变送器的作用是将传感器得到的电信号转换成适合于计算机接口使用的电信号。操作台是人-机对话的联系纽带。通过它人们可以向计算机输入程序,修改内存的数据,显示被测参数以及发出各种操作命令等。系统软件用来管理计算机本身的资源、方便用户使用计算机的软件。应用软件是面向生产过程的程序,如A/D、D/A转换程序,数据采样,数字滤波程序、标度变换程序、控制量计算程序等等⒊计算机控制系统按功能分类有几种?操作指导控制系统直接数字控制系统监督计算机控制分布式计算机控制系统计算机集成制造系统⒋说明DDC与SCC的系统的工作原理、特点,它们之间有何区别和联系?并画出DDC、SCC的原理框图。直接数字控制系统DDC是计算机用于工业过程控制最普遍的一种方式。计算机通过输入通道对一个或多个物理量进行巡回检测,并根据规定的控制规律进行运算,然后发出控制信号,通过输出通道直接控制调节阀等执行机构。在DDC系统中的计算机参加闭环控制过程,它不仅能完全取代模拟调节器,实现多回路的PID调节,而且不需要改变硬件,只需要改变程序就能实现多种较复杂的控制规律。监督计算机控制(SCC系统:计算机根据工艺参数和过程参量检测值,按照所设计的控制算法进行计算,计算出最佳设定值直接传给常规模拟调节器或者DDC计算机,最后由模拟调节器或DDC计算机控制生产过程。频繁由于它不参与频繁的输出控制,可有时间进行具有复杂规律的控制算式的计算。因此,SCC能进行最优控制、主机及操作台计算机控制系统硬件部分软件部分控制计算机外围设备系统软件应用软件自适应控制等,并能完成某些管理工作。⒈工业控制机的特点有哪些?⑴可靠性高;⑵实时性好;⑶环境适应性强;⑷丰富的输入输出模板;⑸系统扩充性和开放性好;⑹控制软件包功能强;⑺系统通信功能强;⑻冗余性。⒉工业控制机由哪几部分组成?各部分的主要作用是什么?硬件组成:主机板的作用是将采集到的实时信息按照预定程序进行必要的数值计算、逻辑判断、数据处理,及时选择控制策略并将结果输出到工业过程。系统总线可分为内部总线和外部总线。内部总线是工控机内部各组成部分之间进行信息传送的公共通道,是一组信号线的集合。外部总线是工控机与其它计算机和智能设备进行信息传送的公共通道。人-机接口是通过人-机接口设备,操作员与计算机之间可以进行信息交换。通信接口是工业控制机与其它计算机和智能设备进行信息传送的通道。输入/输出模板是工控机和生产过程之间进行信号传递和变换的连接通道。系统支持功能主要包括:①监控定时器;②电源掉电监测;③后备存储器;④实时日历时钟。磁盘系统半导体虚拟磁盘,软盘,硬盘或USB磁盘。系统软件用来管理IPC的资源,并以简便的形式向用户提供服务。工具软件是技术人员从事软件开发工作的辅助软件。应用软件是系统设计人员针对某个生产过程而编制的控制和管理程序。⒊常用的内部部总线有哪些?STD总线、ISA总线、PCI总线⒋常用的外部总线有哪些?常用外部总线有RS-232C串行总线、RS-485通信总线和IEEE-488并行总线。⒈利用74LS244与PC总线工业控制机接口,设计8路数字量输入接口,画出电路原理图,并编写相应的程序。MOVDX,PORT;INAL,DX;⒉采用积分电路的小功率输入调理电路的电路图及工作原理。它将接点的接通和断开动作转换成TTL电平信号与计算机相连。为了清除由于接点的机械抖动而产生的振荡信号,一般都应加入有较长时间常数的积分电路来消除这种振荡⒊大功率输入调理电路的电路图及工作原理。在大功率系统中,需要从电磁离合等大功率器件的接点输入信号。为了使接点工作可靠,接点两端至少要加24V以上的直流电压,由于所带电压高,所以...
