论文核医学防辐射混凝土施工技术VIP免费

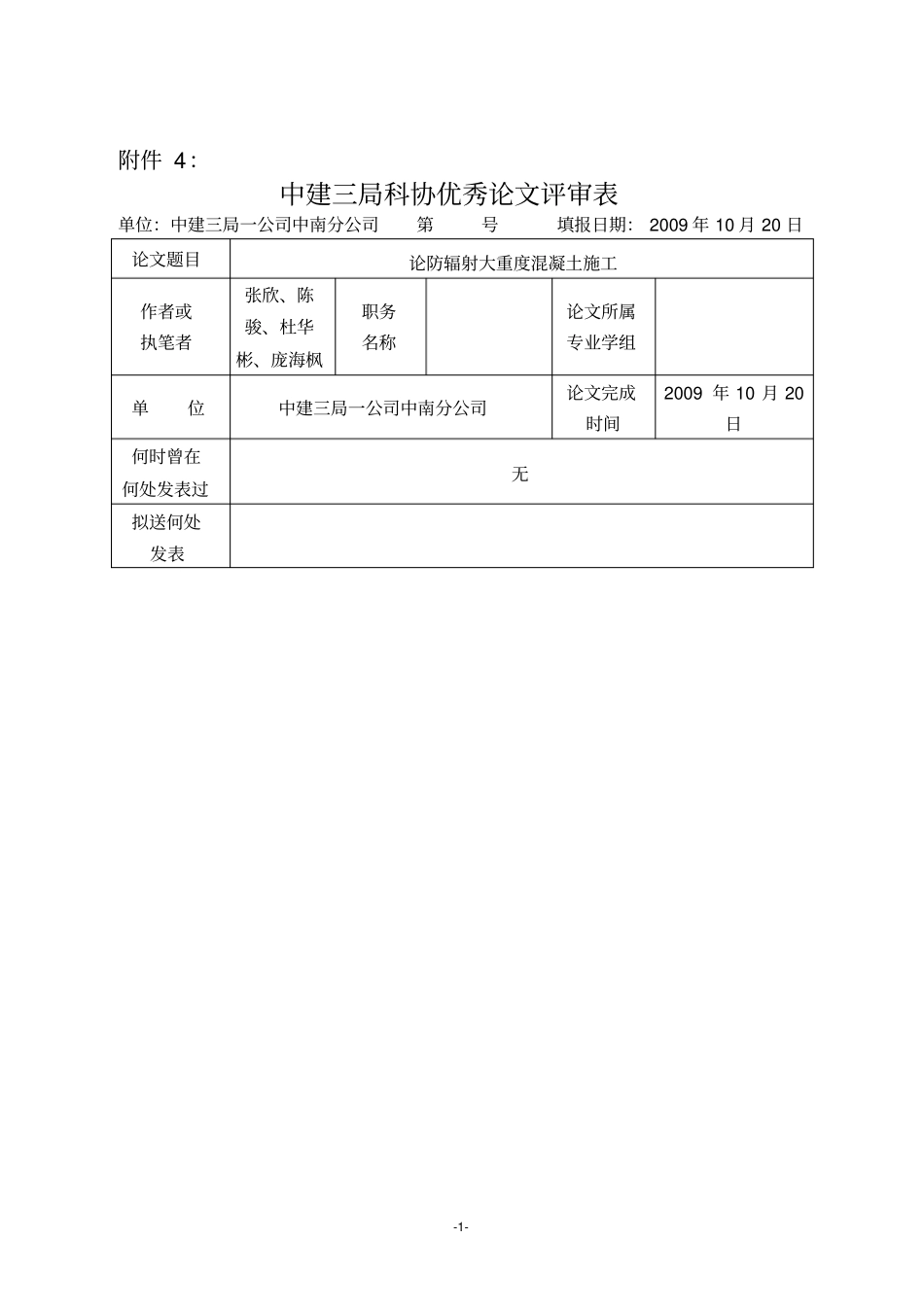

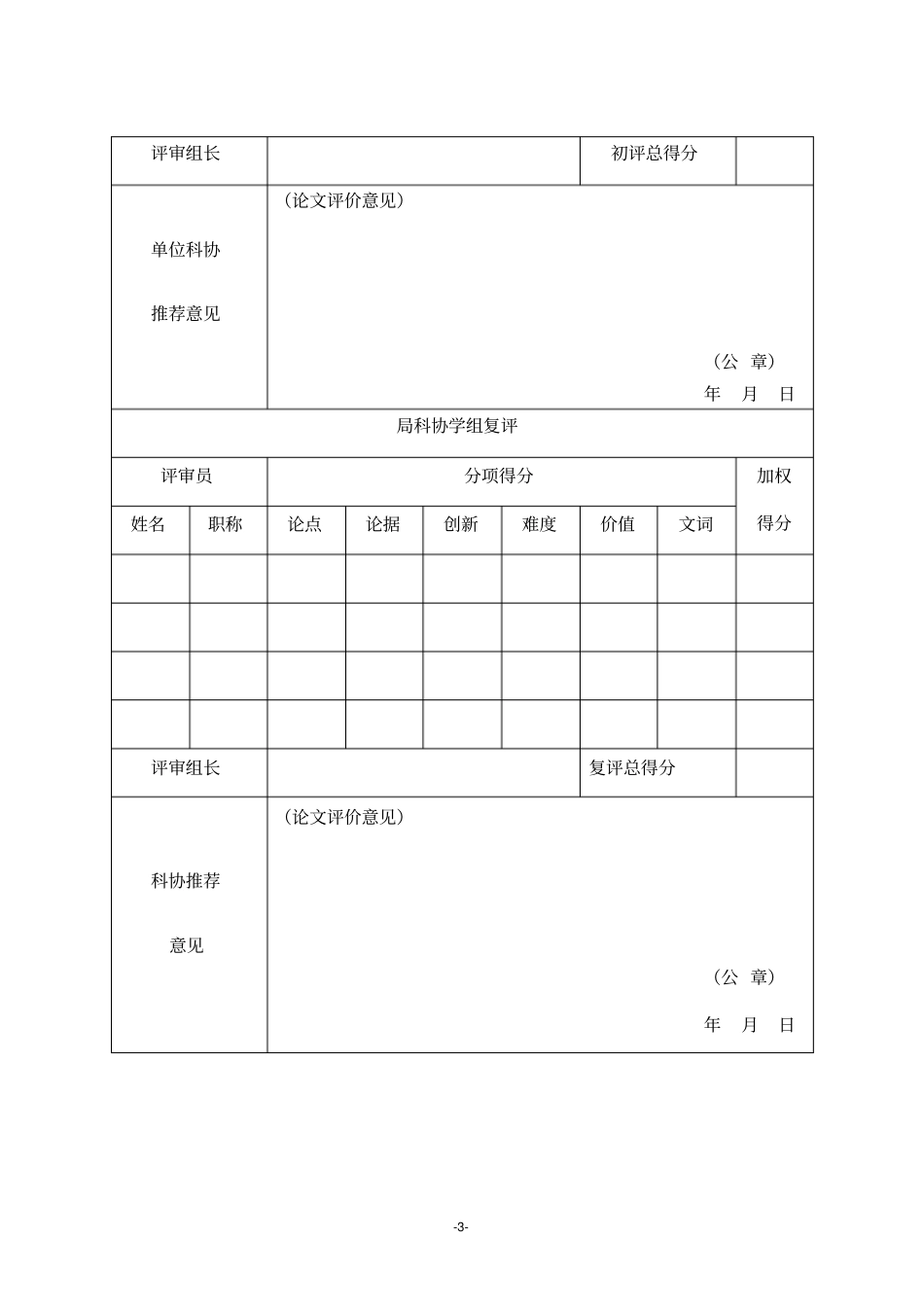

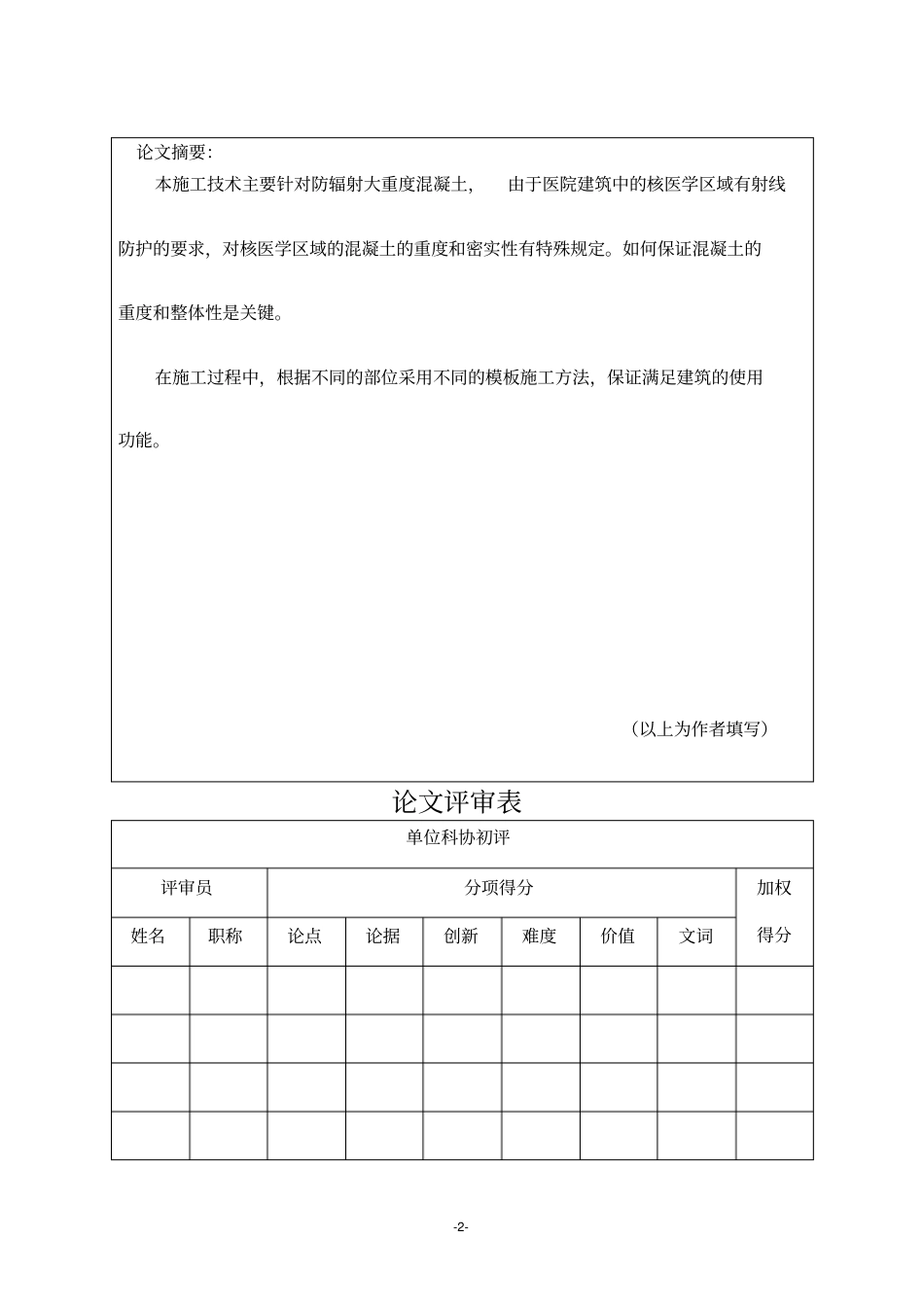

-1-附件4：中建三局科协优秀论文评审表单位：中建三局一公司中南分公司第号填报日期：2009年10月20日论文题目论防辐射大重度混凝土施工作者或执笔者张欣、陈骏、杜华彬、庞海枫职务名称论文所属专业学组单位中建三局一公司中南分公司论文完成时间2009年10月20日何时曾在何处发表过无拟送何处发表-2-论文摘要：本施工技术主要针对防辐射大重度混凝土，由于医院建筑中的核医学区域有射线防护的要求，对核医学区域的混凝土的重度和密实性有特殊规定。如何保证混凝土的重度和整体性是关键。在施工过程中，根据不同的部位采用不同的模板施工方法，保证满足建筑的使用功能。（以上为作者填写）论文评审表单位科协初评评审员分项得分加权得分姓名职称论点论据创新难度价值文词-3-评审组长初评总得分单位科协推荐意见（论文评价意见）（公章）年月日局科协学组复评评审员分项得分加权得分姓名职称论点论据创新难度价值文词评审组长复评总得分科协推荐意见（论文评价意见）（公章）年月日1论防辐射大重度混凝土施工一、前言防辐射混凝土是原子核辐射源装置常用的防护材料,它能有效屏蔽原子核辐射。防辐射混凝土不得使用对拉螺杆，不能形成通孔。我单位在实际施工中，根据设计的要求，并从实践中逐步探索出防辐射混凝土施工最适合的施工方法，并加以总结提炼，编制此工法。二、工程概况广州军区武汉总医院工程位于武汉市武珞路627号，总建筑面积28607㎡，框架剪力墙结构，核医学区域的回旋加速器采用此工法进行施工。三、工艺特点防辐射性：混凝土的重度不小于24kN/m3，抵抗射线伤害。抗渗性：密实度好，无对拉螺杆孔洞，降低渗水概率。经济性：不需要使用对拉螺杆，无需封堵对拉螺杆孔洞。四、材料及设备1、材料1.1水泥：采用华新水泥厂的P.O42.5普通硅酸盐水泥，符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求。1.2骨料:选用粗、中砂,含泥量<3%;碎石选用5～31.5mm连续级配的优等品,含泥量<1%。1.3外加剂:选用中建三局外加剂厂生产的FDN缓凝高效减水剂,缓凝高效减水剂对新拌混凝土具有较好的和易性,减水率20%以上,不泌水,可明显提高混凝土的和易性、泵送性和耐久性,延迟水泥水化热放热时间,在保证相同条件的前提下可节约水泥10-20%。1.4由于设计要求抗辐射素混凝土的容重≥24KN/m3,按水：水泥：砂：石：掺合料：外加剂=0.56：1：2.26：3.54：0.38：0.028，根据试验报告，可满足设计和规范要求。2.主要施工机具及设备2序号机械名称单位数量备注1塔吊TC5610台1臂长50m2HBT60.8.75Z台11台备用3振捣棒根φ301根选择低噪音振捣棒φ504根4泵管m2505铁锹把306料斗台1五、工艺原理根据优选材料和科学的配合比设计，防止离析，保持均匀，成型密实，控制混凝土裂缝，保证混凝土表观密度和结构构件厚度符合设计的防辐射要求。优化模板配置和加固方法，保证不使用对拉螺杆的混凝土墙体的密实度和抗渗性。六、工艺流程及施工要点钢筋绑扎→模板支设→混凝土制备→混凝土运输→混凝土泵送→混凝土浇筑→混凝土养护6.1模板支设墙体厚度为550mm，墙体高度为4m。顶板厚度为600mm厚。不使用对拉螺杆，根据计算，墙体模板采用18mm厚普通模板@300，竖向次龙骨采用50×100mm木枋@200mm，横向次龙骨为50×100mm木枋@1000mm。第一道和第二道横向背楞采用I16工字钢。第二道以上横向背楞采用Ф48×3.5mm@300钢管，竖向斜撑第一道为200，第二道至第七道斜撑间距为300，第八道至第十二道斜撑间距为400，第十二道至顶部间距为600。室外斜撑均支撑于护坡上，并与脚手架相连。斜撑均设横向钢管连成整体。横向钢管间距不大于900。室内墙体支撑于满堂脚手架上。3具体支设方法：浇筑基础底板混凝土时预埋钢筋头，基础底板上预埋不小于Φ25@500mm钢筋头。支内侧墙模板，背楞采用单钢管，先横向，再竖向(施工时先竖向，再横向)。地锚留设方法：浇注板砼时，由看模人在板上放两排地锚，地锚离墙2m、3.5m左右，间距900mm左右，地锚采用25的钢筋，露出板面200mm）连接，撑紧。为防止浇筑混凝土时模板上浮，竖向背楞钢管焊接在预埋的25@600mm的钢筋头上，用木楔从下往上打入模板与水平钢管之间的空隙，要求搭设脚手架时要拉...
