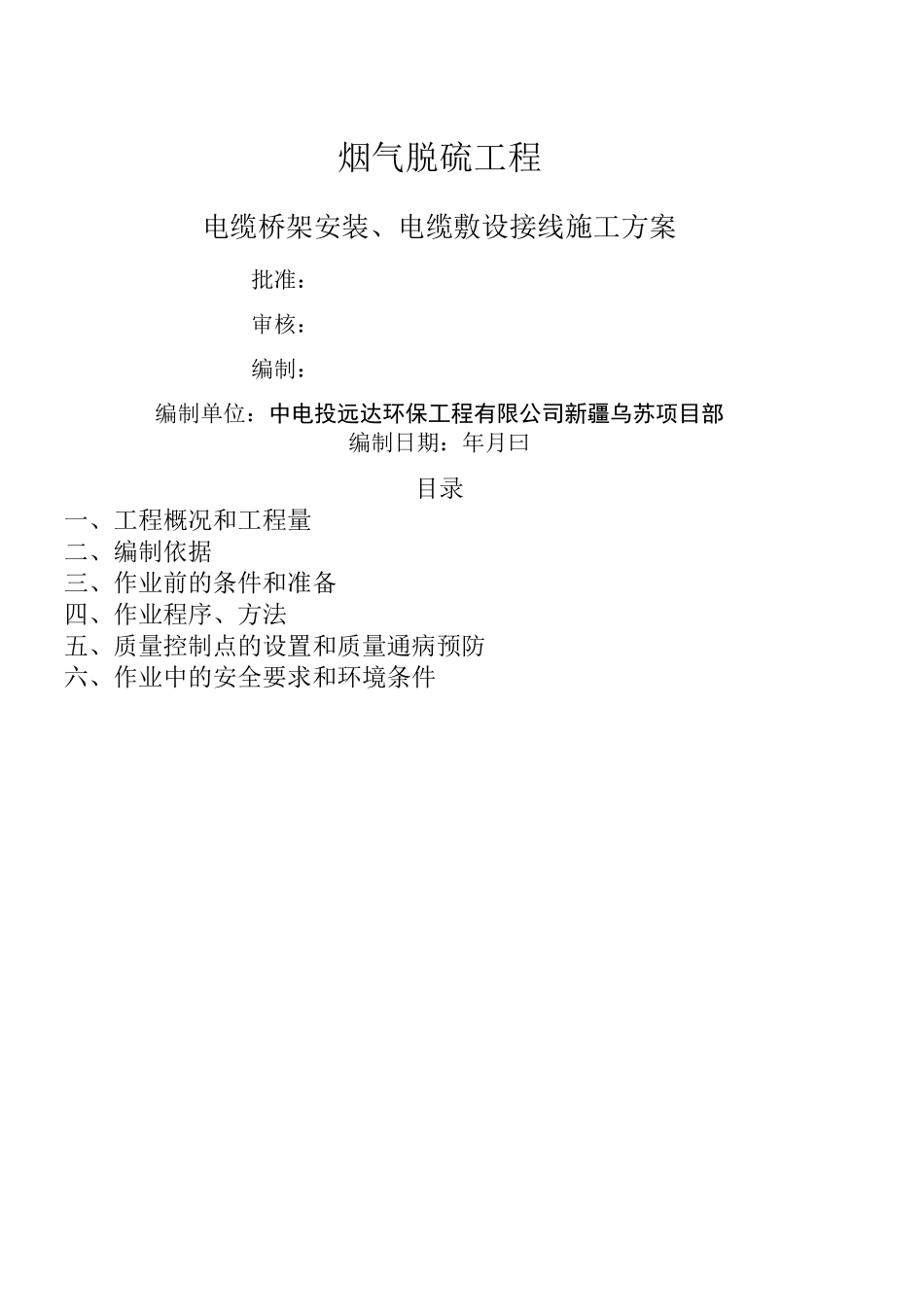

烟气脱硫工程电缆桥架安装、电缆敷设接线施工方案批准:审核:编制:编制单位:中电投远达环保工程有限公司新疆乌苏项目部编制日期:年月曰目录一、工程概况和工程量二、编制依据三、作业前的条件和准备四、作业程序、方法五、质量控制点的设置和质量通病预防六、作业中的安全要求和环境条件.工程概况及工程量工程概况工程概况中电投乌苏热电厂一期(X级机组)烟气脱硫工程由中电投远达环保工程有限公司设计、供货及施工。电缆桥架安装包括:综合楼桥架的安装、工艺楼桥架的安装、废水楼桥架的安装、、吸收塔桥架安装,、吸收塔保温间及、增压机房桥架的安装。室内桥架采用梯级式电缆桥架室外采用托盘式电缆桥架。脱硫区域内电缆通道主要采用电缆桥架沿墙、柱、罐体外部和室内米、米层地面两种分层敷设方式。电缆在桥架上是由上到下分层敷设的;分别为高压动力电缆、低压动力电缆、控制电缆,动力电缆和控制电缆在同一桥架敷设时,桥架内加装隔离板,将动力电缆缆和控制电缆分开。设计院有特殊施工要求时按设计院图纸施工,其它按施工验收规范及有关规程的要求进行施工。工程量内容如下表所示。一、电缆桥架部分序号名称规格单位数量备注梯级式直通桥架XX梯级式直通桥架XX梯级式直通桥架XX梯级式直通桥架XX托盘式直通桥架XX托盘式直通桥架XX托盘式直通桥架XX托盘式直通桥架XX托盘式直通桥架X托盘式直通桥架X竖井XX套废水部分的那二、电缆部分序号电缆类型电缆型号规格数量低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆低压动力电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆控制电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆计算机电缆.编制依据《建筑电气工程施工质量验收规范》《电气装置安装工程接地装置施工及验收规范》《电气装置安装工程母线装置施工及验收规范》《火电厂烟气脱硫工程施工质量验收及评定规程》《电力建设安全工作规程》《电气装置安装工程质量检验及评定规程》《电气专业安装施工强制性条文》电缆线路施工中电投远达环保工程有限公司设计的施工图、厂家安装、使用、说明三.作业前的条件和准备.技术准备设计院及厂家提供图纸资料齐全施工图纸会审完毕,出现的问题已经解决作业指导书编制并审批完审,核批准合格后组织施工人员学习。电缆桥架、电缆竖井、电缆支架、槽钢、角钢及其附件等检验、清点完好,镀锌层应完整,并向监理报验,报验合格后方可使用电缆到货齐全、绝缘良好,消耗性材料齐全。电缆桥架安装、电缆敷设所用工器具齐全施工所用计量器具经过检定合格作业人员资质证件齐全,经过安全教育与电缆敷设有关的建筑物的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。电缆敷设前建筑工程及辅助设施(例如电缆托架)应按设计要求全部竣工并经检查验收合格。安全设施齐全,危险因素辨识清楚,责任到人。施工前应组织施工人员进行安全和技术交底,并要求安全与技术交底双签字。作业人员作业人员序号作业人员工种资格要求人数备注负责人有组织协调能力和现场管理经验班长熟悉图纸,有组织能力技术员熟悉图纸,有安装经验质检员有质检工作经验和质检员上岗资质证书,安全员有现场工作经验和安全员上岗证书,安装工有电工证,有现场施工经验。焊工有现场施工经验,有焊工证。壮工经过培训,有相关工作经验。作业人员职责分工和权限序号岗位名称职责分工和权限负责人负责组织安排施工人力,物力。严格按照作业指导书的施工工艺要求,质量要求和安全环境要求进行施工。全面负责质量、安全工作。施工过程中,图纸不清不施工,材料不合格不施工,技术、安全不...
