谈谈客户对模具加工方面的要求VIP专享VIP免费

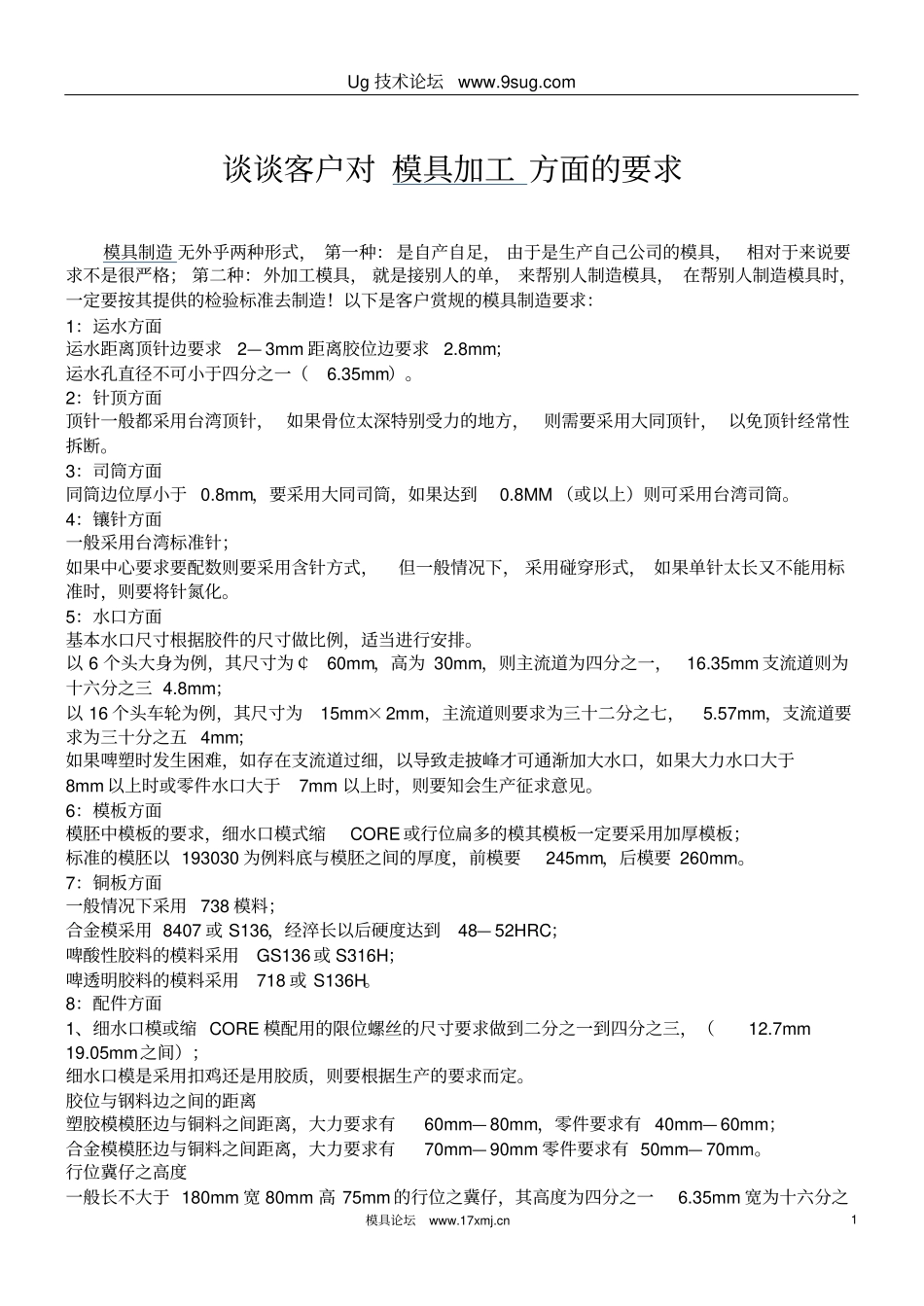

Ug技术论坛www.9sug.com模具论坛www.17xmj.cn1谈谈客户对模具加工方面的要求模具制造无外乎两种形式，第一种：是自产自足，由于是生产自己公司的模具，相对于来说要求不是很严格；第二种：外加工模具，就是接别人的单，来帮别人制造模具，在帮别人制造模具时，一定要按其提供的检验标准去制造！以下是客户赏规的模具制造要求：1：运水方面运水距离顶针边要求2—3mm距离胶位边要求2.8mm；运水孔直径不可小于四分之一（6.35mm）。2：针顶方面顶针一般都采用台湾顶针，如果骨位太深特别受力的地方，则需要采用大同顶针，以免顶针经常性拆断。3：司筒方面同筒边位厚小于0.8mm，要采用大同司筒，如果达到0.8MM（或以上）则可采用台湾司筒。4：镶针方面一般采用台湾标准针；如果中心要求要配数则要采用含针方式，但一般情况下，采用碰穿形式，如果单针太长又不能用标准时，则要将针氮化。5：水口方面基本水口尺寸根据胶件的尺寸做比例，适当进行安排。以6个头大身为例，其尺寸为￠60mm，高为30mm，则主流道为四分之一，16.35mm支流道则为十六分之三4.8mm；以16个头车轮为例，其尺寸为15mm×2mm，主流道则要求为三十二分之七，5.57mm，支流道要求为三十分之五4mm；如果啤塑时发生困难，如存在支流道过细，以导致走披峰才可通渐加大水口，如果大力水口大于8mm以上时或零件水口大于7mm以上时，则要知会生产征求意见。6：模板方面模胚中模板的要求，细水口模式缩CORE或行位扁多的模其模板一定要采用加厚模板；标准的模胚以193030为例料底与模胚之间的厚度，前模要245mm，后模要260mm。7：铜板方面一般情况下采用738模料；合金模采用8407或S136，经淬长以后硬度达到48—52HRC；啤酸性胶料的模料采用GS136或S316H；啤透明胶料的模料采用718或S136H。8：配件方面1、细水口模或缩CORE模配用的限位螺丝的尺寸要求做到二分之一到四分之三，（12.7mm19.05mm之间）；细水口模是采用扣鸡还是用胶质，则要根据生产的要求而定。胶位与钢料边之间的距离塑胶模模胚边与铜料之间距离，大力要求有60mm—80mm，零件要求有40mm—60mm；合金模模胚边与铜料之间距离，大力要求有70mm—90mm零件要求有50mm—70mm。行位冀仔之高度一般长不大于180mm宽80mm高75mm的行位之冀仔，其高度为四分之一6.35mm宽为十六分之Ug技术论坛www.9sug.com模具论坛www.17xmj.cn2三4.76mm；如果大于180mm宽80mm高75mm的行位之冀仔，其高度为十六分之五7.94mm宽为十六分之三4.76mm;如果合金模，行位冀仔则要镶硬镶件。十一、螺丝孔要求当客户无特别要求时，全部用M3螺丝，所有螺丝孔底直径为5.0±0.1mm,螺丝头埋入胶位深度2.5(±0.1±0)mm。十二、产品夹口互配要求同一套模出的产品夹口互配公差为±0.1；不是同一套模出的产品夹口互配公差为±0.3mm。十三、胶位与铜位边之间的距离塑胶模，大力要求保持15—20mm，零件要求保持12mm—15mm；合金模，大力要求保持22mm—30mm，零件18mm—22mm。出口模具一般ug设计要求出口模具在广东这边越来越普遍，很多外国企业，由于在本土生产成本过高而选择委托别人来制造模具，从而也就产生了已模具制造为主业的企业，以下谈谈出口模具的技术要求。当客户对模具无特殊要求时，出口模按以下标准进行设计。1：唧咀必须作定位，有R四分之三之弧面与注塑机之喷咀相配，唧咀顶做四分之三R且要淬火；水口要肯涔及转角位做R；2：所有模具必须配定位圈，定位圈直径￠3.99；3：方铁与B板及底板之间必须用管钉定位；4：定位圈有4支螺丝位置及有斜角；5：所有板之间有撬模坑；6：所有边要做斜角；7：要有安全锁板防止上下模分开；8：要用PME标准或同等标准的镀铜杯司；9：所有内模料必须作虎品，并要装有INTERLOCK在A、B板上；10：所有板与板之间有管钉；11：所有镶件有模号且内模镶件要打硬度并在上面打字标明；12：CORE钉及司孔针要用板托底，不能采锁有头螺丝；13：所有模板上必须四面均有吊模孔；14：内模镶件高于模平面0.5mm；15：近中央的撑头要比近边的高，大约为0.1mm；16：码模坑要做足标准尺寸，深为四分之三，高为1；17：所有顶针孔必须用购卖镰钯镰正，不可使用自制银钢枝；18：所有顶针配位只可有四...
