质量通病防治及缺陷修补方案VIP免费

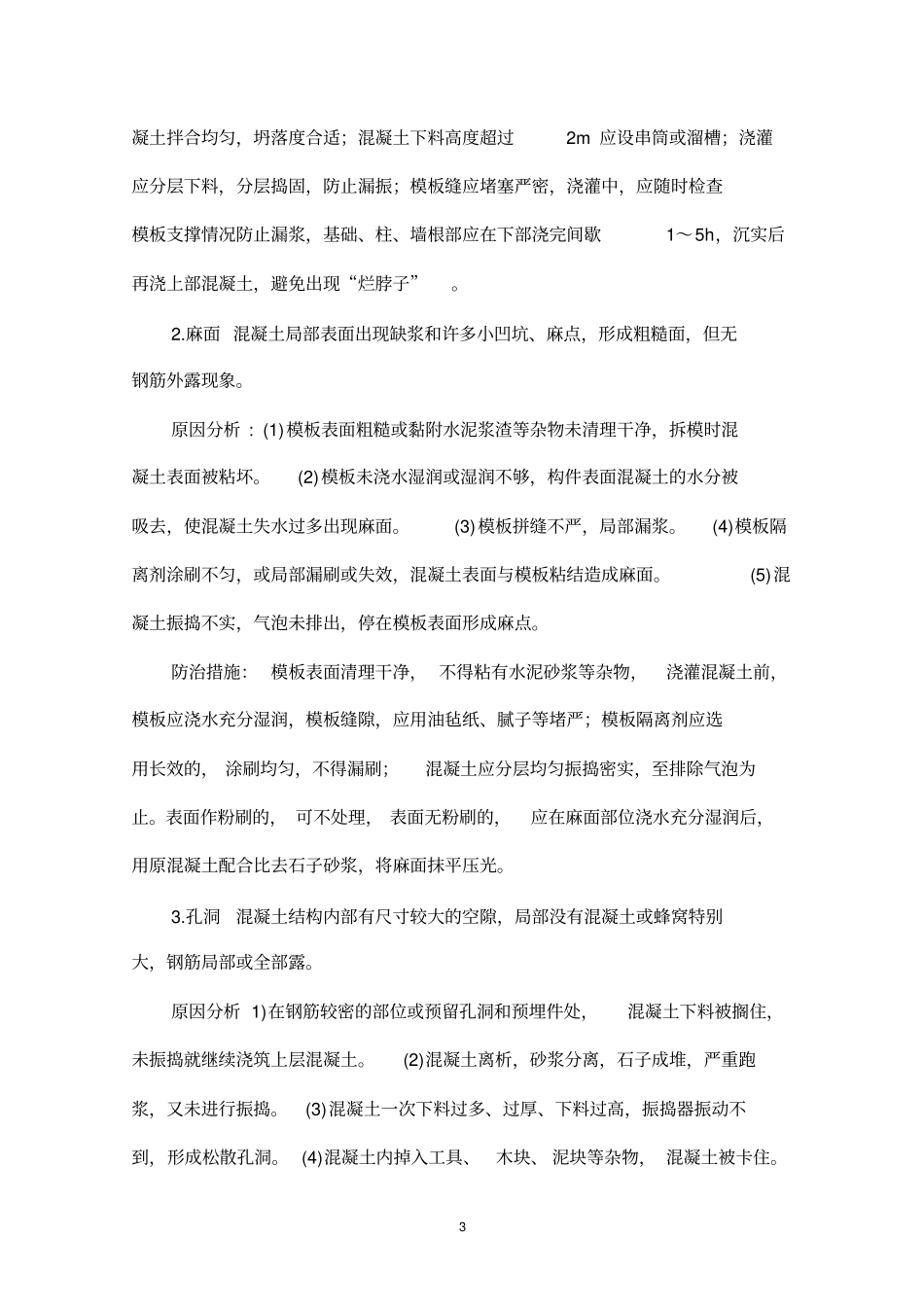

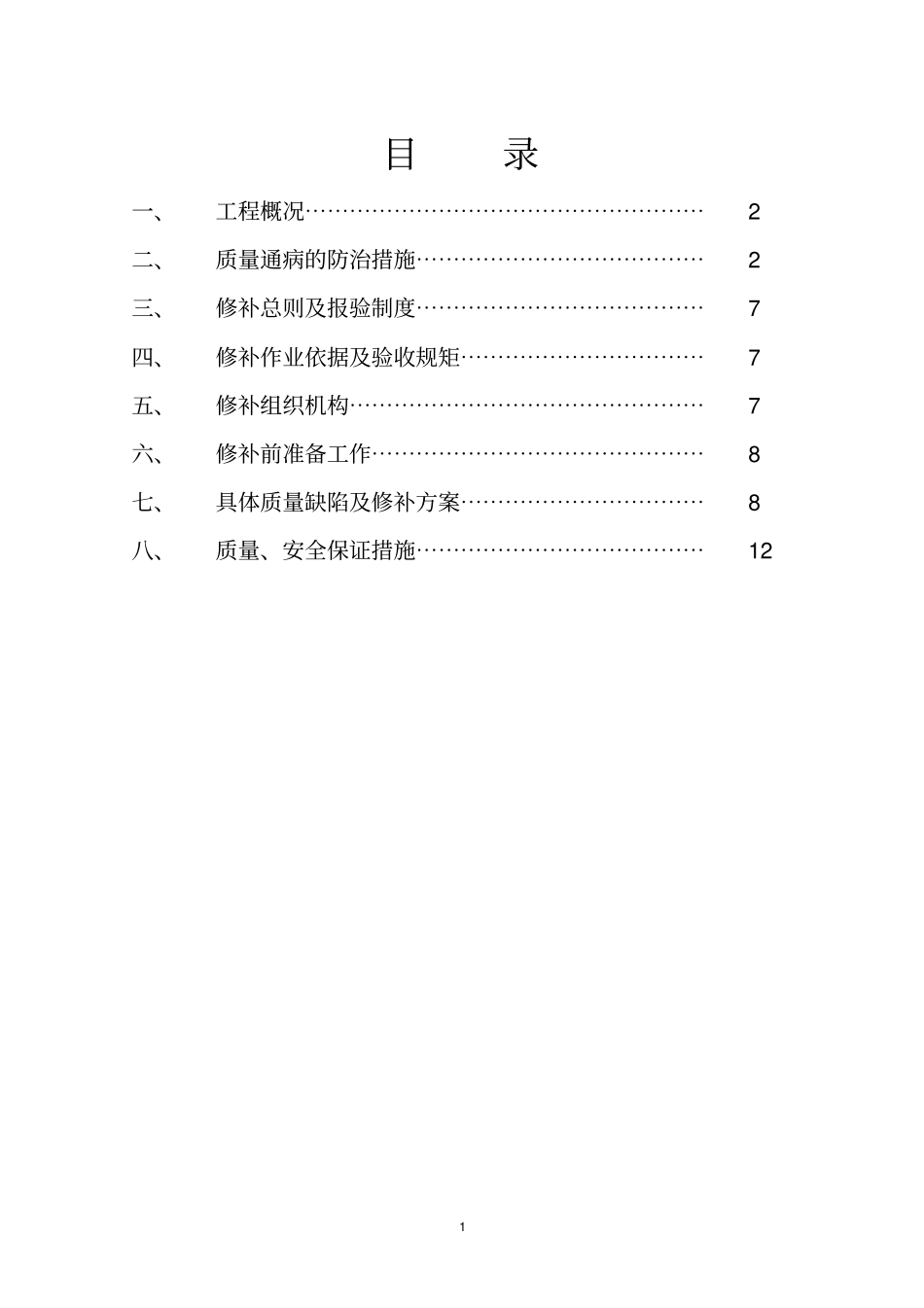

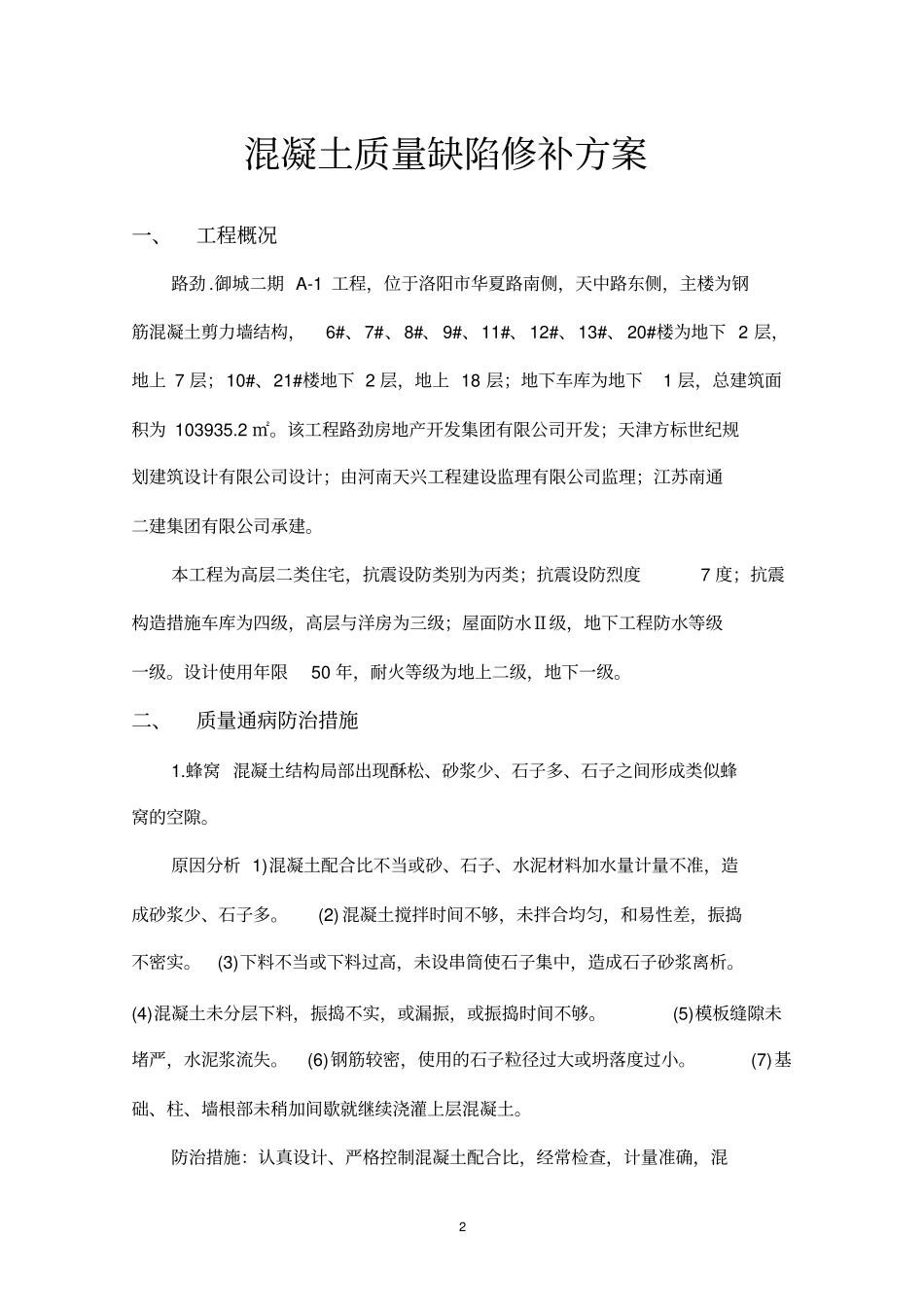

1目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、质量通病的防治措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、修补总则及报验制度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7四、修补作业依据及验收规矩⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7五、修补组织机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7六、修补前准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、具体质量缺陷及修补方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、质量、安全保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122混凝土质量缺陷修补方案一、工程概况路劲.御城二期A-1工程，位于洛阳市华夏路南侧，天中路东侧，主楼为钢筋混凝土剪力墙结构，6#、7#、8#、9#、11#、12#、13#、20#楼为地下2层，地上7层；10#、21#楼地下2层，地上18层；地下车库为地下1层，总建筑面积为103935.2㎡。该工程路劲房地产开发集团有限公司开发；天津方标世纪规划建筑设计有限公司设计；由河南天兴工程建设监理有限公司监理；江苏南通二建集团有限公司承建。本工程为高层二类住宅，抗震设防类别为丙类；抗震设防烈度7度；抗震构造措施车库为四级，高层与洋房为三级；屋面防水Ⅱ级，地下工程防水等级一级。设计使用年限50年，耐火等级为地上二级，地下一级。二、质量通病防治措施1.蜂窝混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成类似蜂窝的空隙。原因分析1)混凝土配合比不当或砂、石子、水泥材料加水量计量不准，造成砂浆少、石子多。(2)混凝土搅拌时间不够，未拌合均匀，和易性差，振捣不密实。(3)下料不当或下料过高，未设串筒使石子集中，造成石子砂浆离析。(4)混凝土未分层下料，振捣不实，或漏振，或振捣时间不够。(5)模板缝隙未堵严，水泥浆流失。(6)钢筋较密，使用的石子粒径过大或坍落度过小。(7)基础、柱、墙根部未稍加间歇就继续浇灌上层混凝土。防治措施：认真设计、严格控制混凝土配合比，经常检查，计量准确，混3凝土拌合均匀，坍落度合适；混凝土下料高度超过2m应设串筒或溜槽；浇灌应分层下料，分层捣固，防止漏振；模板缝应堵塞严密，浇灌中，应随时检查模板支撑情况防止漏浆，基础、柱、墙根部应在下部浇完间歇1～5h，沉实后再浇上部混凝土，避免出现“烂脖子”。2.麻面混凝土局部表面出现缺浆和许多小凹坑、麻点，形成粗糙面，但无钢筋外露现象。原因分析:(1)模板表面粗糙或黏附水泥浆渣等杂物未清理干净，拆模时混凝土表面被粘坏。(2)模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面。(3)模板拼缝不严，局部漏浆。(4)模板隔离剂涂刷不匀，或局部漏刷或失效，混凝土表面与模板粘结造成麻面。(5)混凝土振捣不实，气泡未排出，停在模板表面形成麻点。防治措施：模板表面清理干净，不得粘有水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸、腻子等堵严；模板隔离剂应选用长效的，涂刷均匀，不得漏刷；混凝土应分层均匀振捣密实，至排除气泡为止。表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。3.孔洞混凝土结构内部有尺寸较大的空隙，局部没有混凝土或蜂窝特别大，钢筋局部或全部露。原因分析1)在钢筋较密的部位或预留孔洞和预埋件处，混凝土下料被搁住，未振捣就继续浇筑上层混凝土。(2)混凝土离析，砂浆分离，石子成堆，严重跑浆，又未进行振捣。(3)混凝土一次下料过多、过厚、下料过高，振捣器振动不到，形成松散孔洞。(4)混凝土内掉入工具、木块、泥块等杂物，混凝土被卡住。4防治措施：在钢筋密集处及复杂部位，采用细石子混凝土浇灌，在模板内充满，认真分层振捣密实或配人工捣固；预留孔洞，应两侧同时下料，侧面加开浇灌口，严防漏振，砂石中混有黏土块，工具等杂物掉入混凝土内，应及时清除干净。将孔洞周围的松散混凝土和软弱浆膜凿除，用压力水冲洗，支设带托盒的模板，洒水充分湿润后用高强度等级细石混凝土仔细浇灌、捣实。4.露筋混凝土内部主筋、副筋或箍筋局部裸露在结构构件表面。原因分析1)浇筑混凝土时，钢筋保护层垫块位移，或垫块太少或漏放，致使钢筋紧贴模板外露。(2)结构构件截面小，钢筋过密，石子卡在钢...
