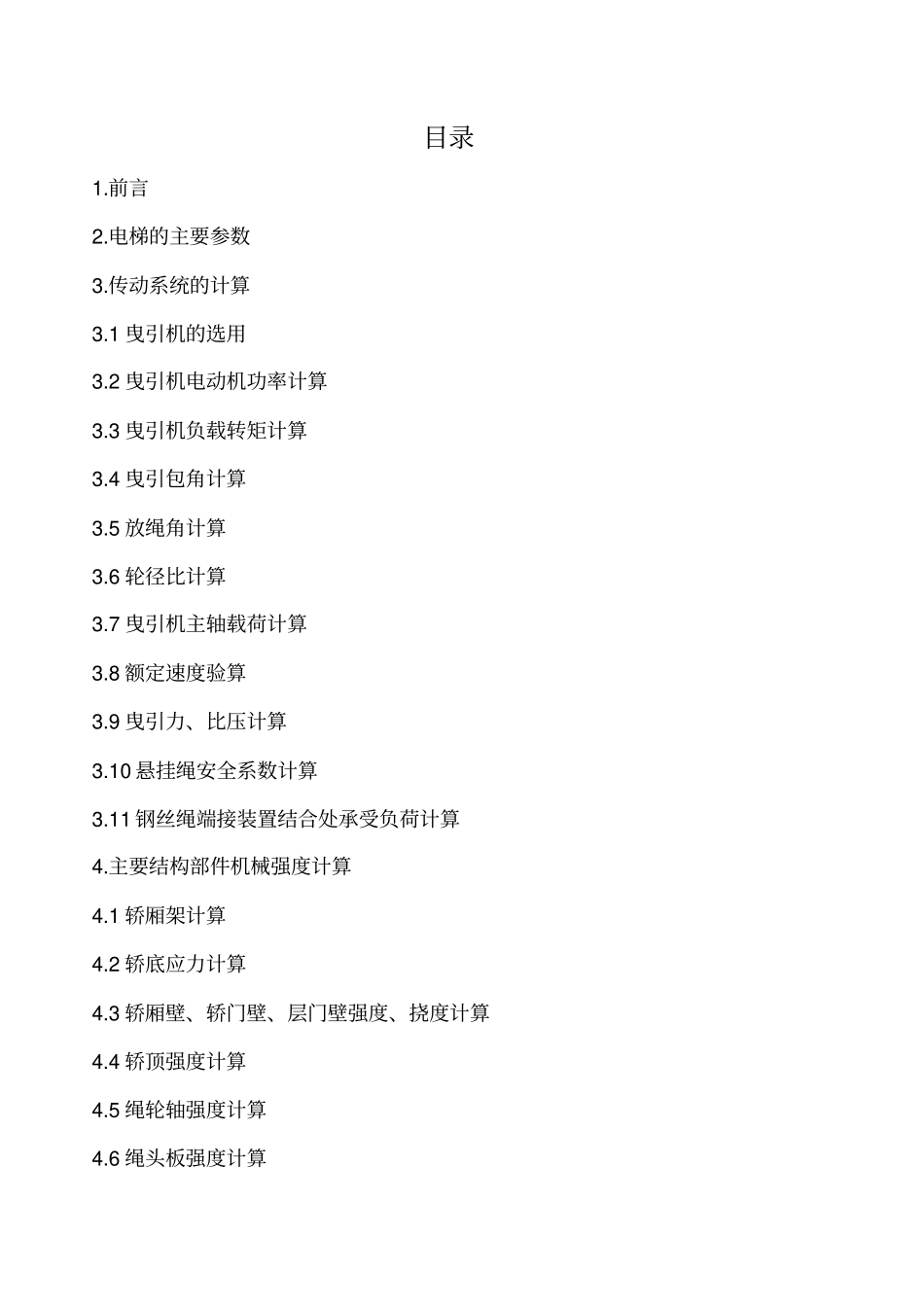

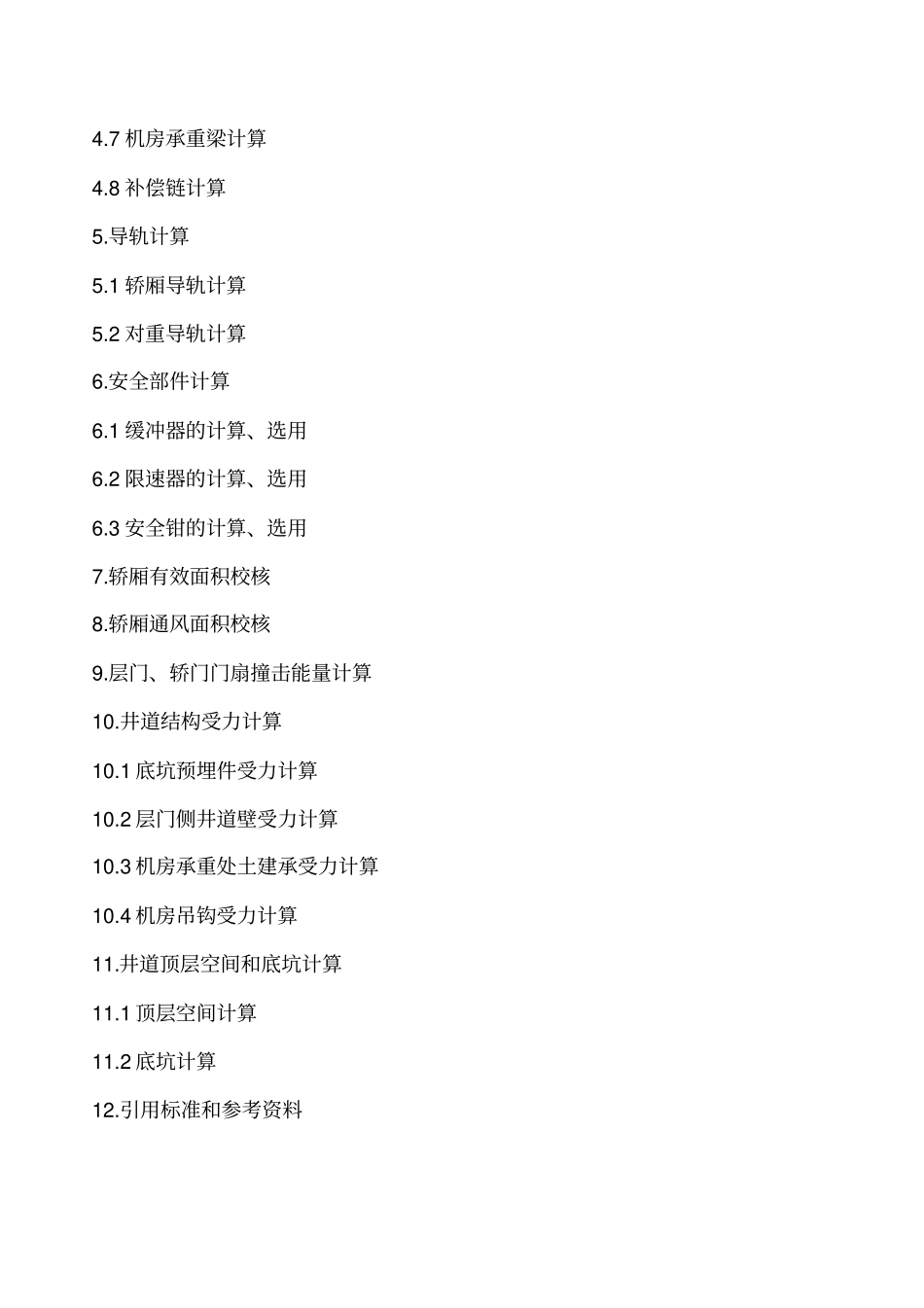

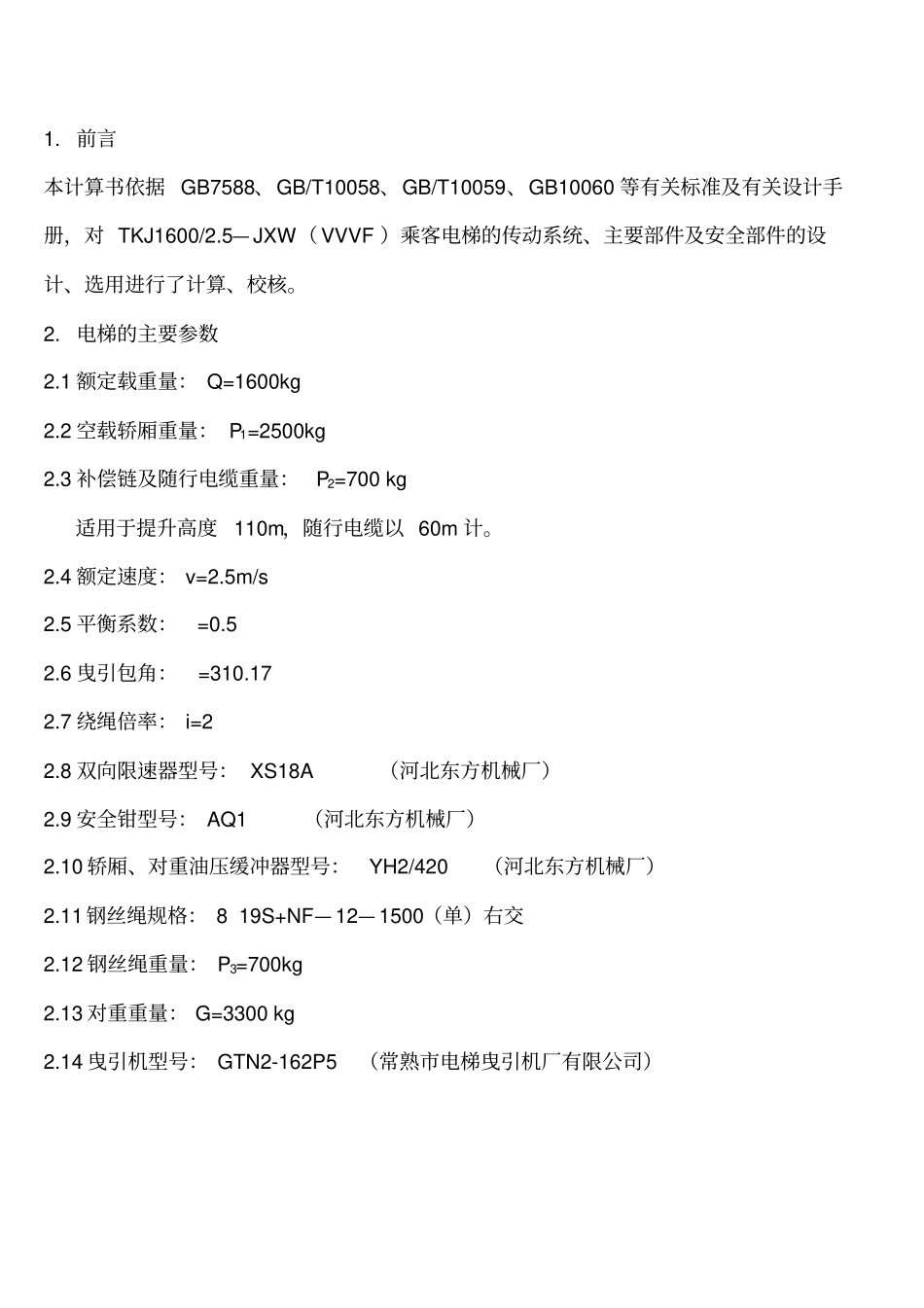

目录1.前言2.电梯的主要参数3.传动系统的计算3.1曳引机的选用3.2曳引机电动机功率计算3.3曳引机负载转矩计算3.4曳引包角计算3.5放绳角计算3.6轮径比计算3.7曳引机主轴载荷计算3.8额定速度验算3.9曳引力、比压计算3.10悬挂绳安全系数计算3.11钢丝绳端接装置结合处承受负荷计算4.主要结构部件机械强度计算4.1轿厢架计算4.2轿底应力计算4.3轿厢壁、轿门壁、层门壁强度、挠度计算4.4轿顶强度计算4.5绳轮轴强度计算4.6绳头板强度计算4.7机房承重梁计算4.8补偿链计算5.导轨计算5.1轿厢导轨计算5.2对重导轨计算6.安全部件计算6.1缓冲器的计算、选用6.2限速器的计算、选用6.3安全钳的计算、选用7.轿厢有效面积校核8.轿厢通风面积校核9.层门、轿门门扇撞击能量计算10.井道结构受力计算10.1底坑预埋件受力计算10.2层门侧井道壁受力计算10.3机房承重处土建承受力计算10.4机房吊钩受力计算11.井道顶层空间和底坑计算11.1顶层空间计算11.2底坑计算12.引用标准和参考资料1.前言本计算书依据GB7588、GB/T10058、GB/T10059、GB10060等有关标准及有关设计手册，对TKJ1600/2.5—JXW（VVVF）乘客电梯的传动系统、主要部件及安全部件的设计、选用进行了计算、校核。2.电梯的主要参数2.1额定载重量：Q=1600kg2.2空载轿厢重量：P1=2500kg2.3补偿链及随行电缆重量：P2=700kg适用于提升高度110m，随行电缆以60m计。2.4额定速度：v=2.5m/s2.5平衡系数：=0.52.6曳引包角：=310.172.7绕绳倍率：i=22.8双向限速器型号：XS18A（河北东方机械厂）2.9安全钳型号：AQ1（河北东方机械厂）2.10轿厢、对重油压缓冲器型号：YH2/420（河北东方机械厂）2.11钢丝绳规格：819S+NF—12—1500（单）右交2.12钢丝绳重量：P3=700kg2.13对重重量：G=3300kg2.14曳引机型号：GTN2-162P5（常熟市电梯曳引机厂有限公司）3.传动系统的计算3.1曳引机的选用曳引机选用常熟市电梯曳引机厂有限公司产品。型号：GTN2-162P5（复绕）曳引机主要参数：规格：GTN2-162P5（外加支撑）额定载重：Q=1600kg轿厢额定速度：V=2.5m/s曳引轮直径：D=480绳槽：12×5转速：199rpm额定转矩：1200N·m额定功率：27.5kW悬挂比：2：1最大轴负荷：8000kg曳引机自重：1150kg3.2曳引机电动机功率计算=24.5kW选用电动机功率：27.5kW。摘自《电梯与自动扶梯》P40选用合适3.3曳引机负载转矩计算1.起动总转矩计算M=MS+MD+Mf=1176+896+102.9=1651.8N?m式中：M——起动总转矩，N·m；MS——静不平衡力矩，N·m；MD——加速转矩，N·m；Mf——摩擦转矩，N·m；D——曳引轮直径，D=0.48m；η——效率，η=0.8；J——总转动惯量；J=J1+J2=91.84kg·m2J1——直线运动部件计算转动惯量，J1=54.84kg?m2J2——旋转体转动惯量，J2=37kg?m2ε——曳引轮圆周处切向角加速度，ε=9.756rad/s2;μ——摩擦系数，μ=0.1R——轴承上总载荷，N；r——轴承处轴半径，m；2.电机容量计算=681N·m曳引机标定值：Me=682N·m3.转矩比计算M/Me=2.42<[2.5]2.额定速度转矩校核：MS=652.925N·m
