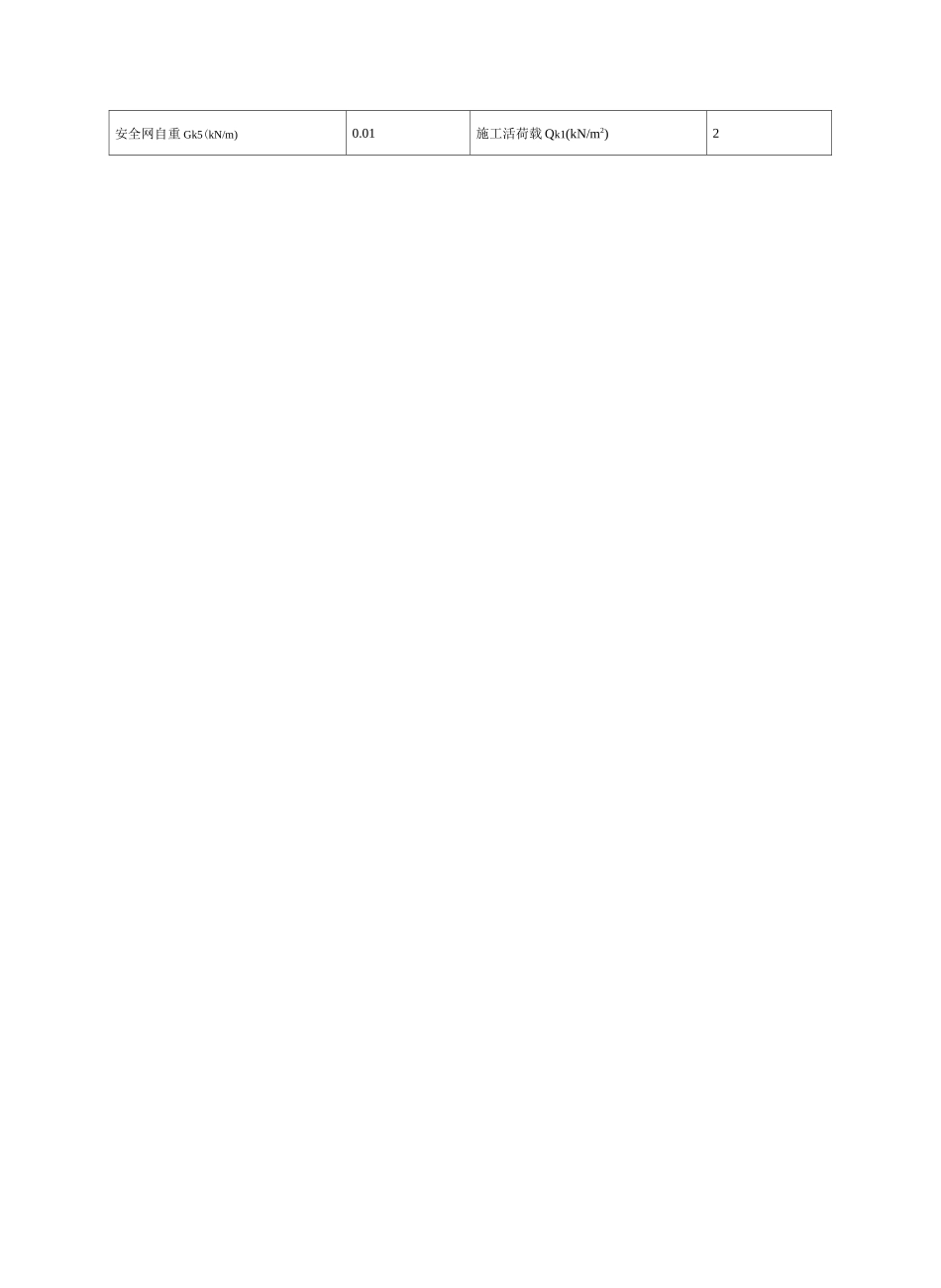

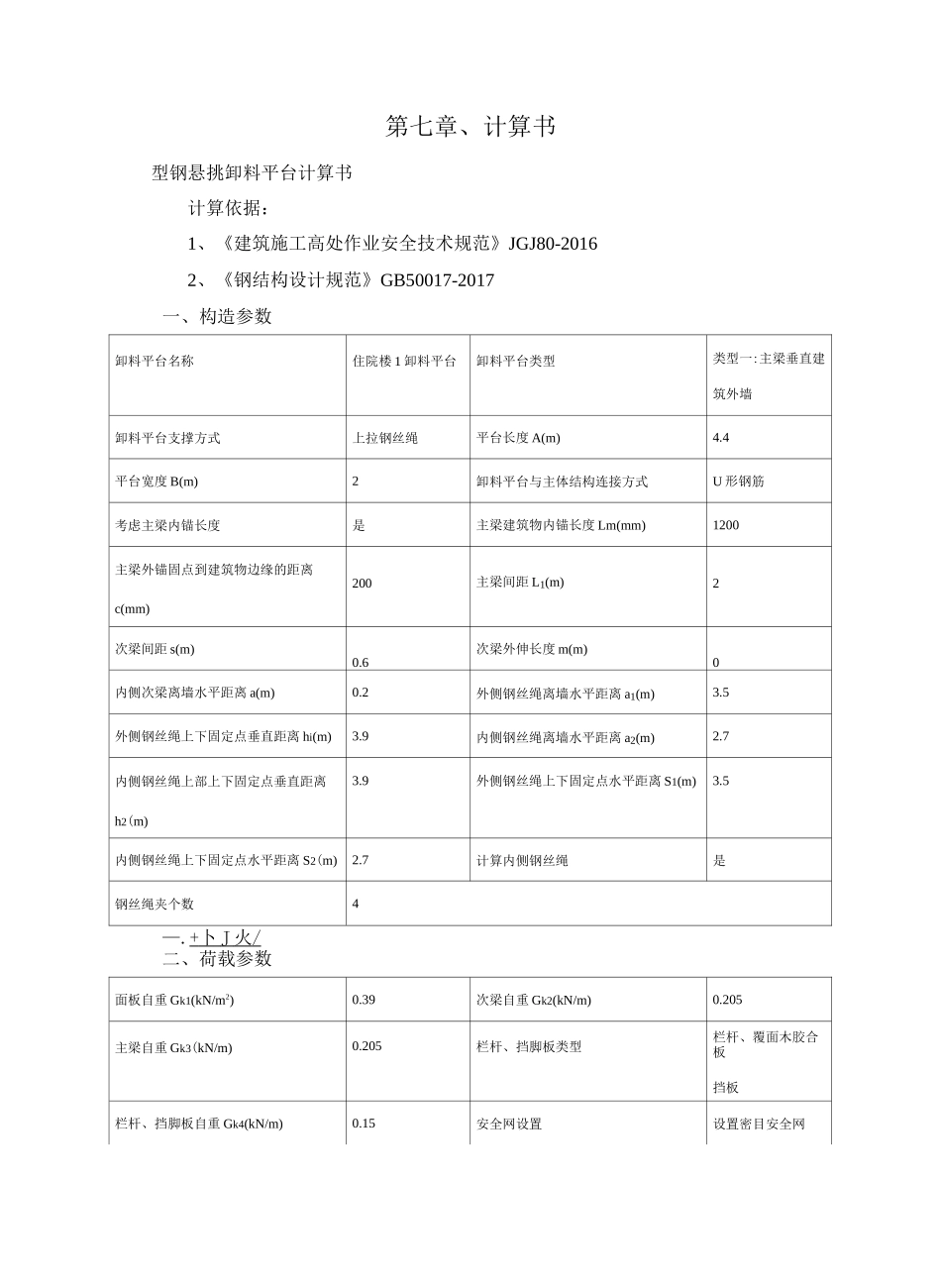

第七章、计算书型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-20162、《钢结构设计规范》GB50017-2017一、构造参数卸料平台名称住院楼1卸料平台卸料平台类型类型一:主梁垂直建筑外墙卸料平台支撑方式上拉钢丝绳平台长度A(m)4.4平台宽度B(m)2卸料平台与主体结构连接方式U形钢筋考虑主梁内锚长度是主梁建筑物内锚长度Lm(mm)1200主梁外锚固点到建筑物边缘的距离200主梁间距L1(m)2c(mm)次梁间距s(m)0.6次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.2外侧钢丝绳离墙水平距离a1(m)3.5外侧钢丝绳上下固定点垂直距离hi(m)3.9内侧钢丝绳离墙水平距离a2(m)2.7内侧钢丝绳上部上下固定点垂直距离3.9外侧钢丝绳上下固定点水平距离S1(m)3.5h2(m)内侧钢丝绳上下固定点水平距离S2(m)2.7计算内侧钢丝绳是钢丝绳夹个数4—.+卜J火/二、荷载参数面板自重Gk1(kN/m2)0.39次梁自重Gk2(kN/m)0.205主梁自重Gk3(kN/m)0.205栏杆、挡脚板类型栏杆、覆面木胶合板挡板栏杆、挡脚板自重Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重Gk5(kN/m)0.01施工活荷载Qk1(kN/m2)2堆放荷载Pk(kN)10堆放荷载作用面积S(m2)2施工活荷载动力系数1.3三、设计简图型钢悬挑式卸料平台平面布置图节点一四、面板验算面板类型覆面木胶合板面板厚度t(mm)15截面抵抗矩W(cm3)37.5抗弯强度设计值[f](N/mm2)15面板受力简图如下：计算简图■u.imrhnU.lQ&kN/ll.lWkN/取单位宽度1m进行验算q=1.2xGkiXl+1.4x(1.3xQki+Pk/S)xl=1.2x0.39xl+1.4x(1.3x2+10/2)xl=11.108kN/mq=1.2xGxl=l.2x0.39xl=0.468kN/m静k1q活=1.4x(1.3xQk1+Pk/S)xl=1.4x(1.3x2+10/2)xl=10.64kN/m抗弯验算：M=0.1xqxs2+0.117xqxs2=0.1x0.468x0.62+0.117xl0.64x0.62=0.465kN・mmax静活o=Mmax/W=0.465xl06/(37.5xl03)=12.4N/mm2<[f]=15N/mm2面板强度满足要求！五、次梁验算次梁类型工字钢次梁型钢型号16号工字钢截面惯性矩Ix(cm4)1130截面抵抗矩Wx(cm3)141抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000次梁内力按以两侧主梁为支承点的简支梁计算承载能力极限状态：qi=(1.2xGk]+1.4xl.3xQki)xs+1.2xGk2=(1.2x0.39+1.4xl.3x2)x0.6+1.2x0.205=2.711kN/mP]=1.4xPk=1.4x10=14kN正常使用极限状态：q2=(Gk1+Qk1)xs+Gk2=(0.39+2)x0.6+0.205=1.639kN/mP2=Pk=10kN1、抗弯强度14LNI2.71IEN/IR.■—计算简图MmaX=qi(L]2/8-m2/2)+PiXLi/4=2.711(22/8-02/2)+14x2/4=8.355kN.mo=Mmax/(YxWx)=8.355xl06/(1.05xl41xl03)=56.436N/mm2v[f]=205N/mm2次梁强度满足要求！2、挠度验算.■-2WD计算简图Vmax=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=1.639x20004/(384x206000x1130x104)x(5-24(0/2)2)+10x20003/(48x206000x1130x104)=0.147mm<[v]=L1/250=2000/250=8mm次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1xB/2=2.711x2/2=2.711kN正常使用极限状态：R2=q2xB/2=1.639x2/2=1.639kN六、主梁验算主梁类型工字钢主梁型钢型号16号工字钢截面面积A(cm2)26.1截面回转半径ix(cm)6.58截面惯性矩Ix(cm4)1130截面抵抗矩Wx(cm3)141抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000根据《建筑施工高处作业安全技术规范》(JGJ80-2016),主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算(不考虑内侧钢丝绳支点作用)：承载能力极限状态：qi=1.2x(Gk3+Gk4+Gk5)=1.2x(0.205+0.150+0.010)=0.438kN/mPi=1.4xPk/2=1.4xlO/2=7kNR1=2.711kN正常使用极限状态：q2=Gk3+Gk4+Gk5=0.205+0.150+0.010=0.365kN/mP2=Pk/2=5kNR2=1.639kN1、强度验算计算简图弯矩图(kN・m)-7.14剪力图(kN)R=15.361kN外M=9.276kN・mmaxN=R外/tana=RJ(h]/S])=15.361/(3.900/3.500)=13.785kNQ=MmaX/(YxWX)+N/A=9.276xl06/(1.05xl41.000xl03)+13.785xl03/(26.10xl02)=67.933N/mm2<[f]=205.000N/mm2主梁强度满足要求！2、挠度验算O.SlkNL.^LNl.€29kMl..t39kNl.€39kNkNl_.6J9kNl.fclSkN0.82kN4,'r0J55kN/ii^.365kN/inT1!心占ITTT1■-1■-■11I1II1>■w,.l|1".11l1■11■1I1\、\]]]]]]]]]]]].■—37WL皿.-.-■1计算简图?.7M7.6t?5,如5斗,7.14设计值：R外=15・361kNvmax=2.766mm<[v]=(...
