超高大跨度悬挑脚手架施工工法VIP免费

超高大跨度悬挑脚手架施工工法_第1页
1/31
超高大跨度悬挑脚手架施工工法_第2页
2/31
超高大跨度悬挑脚手架施工工法_第3页
3/31

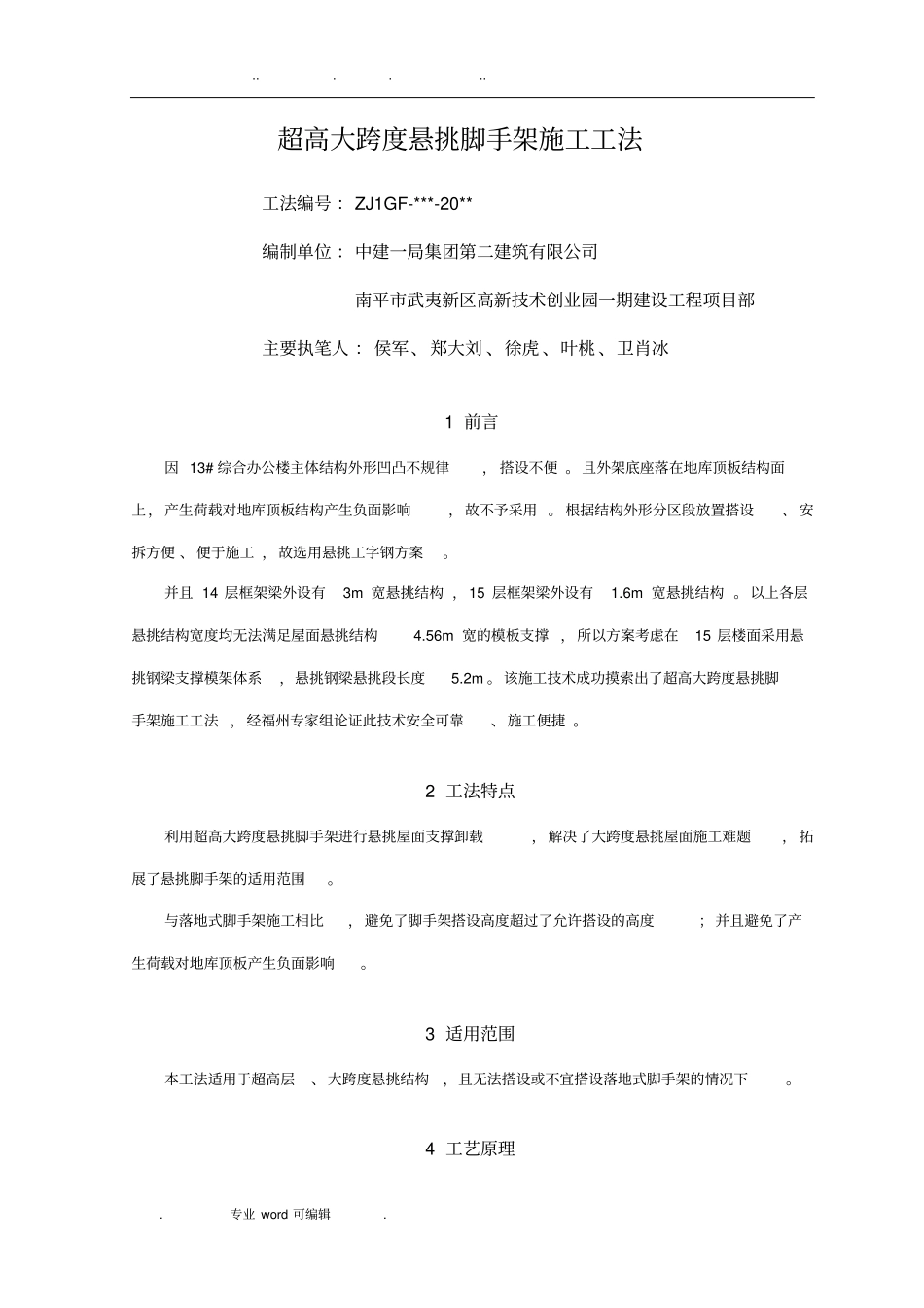

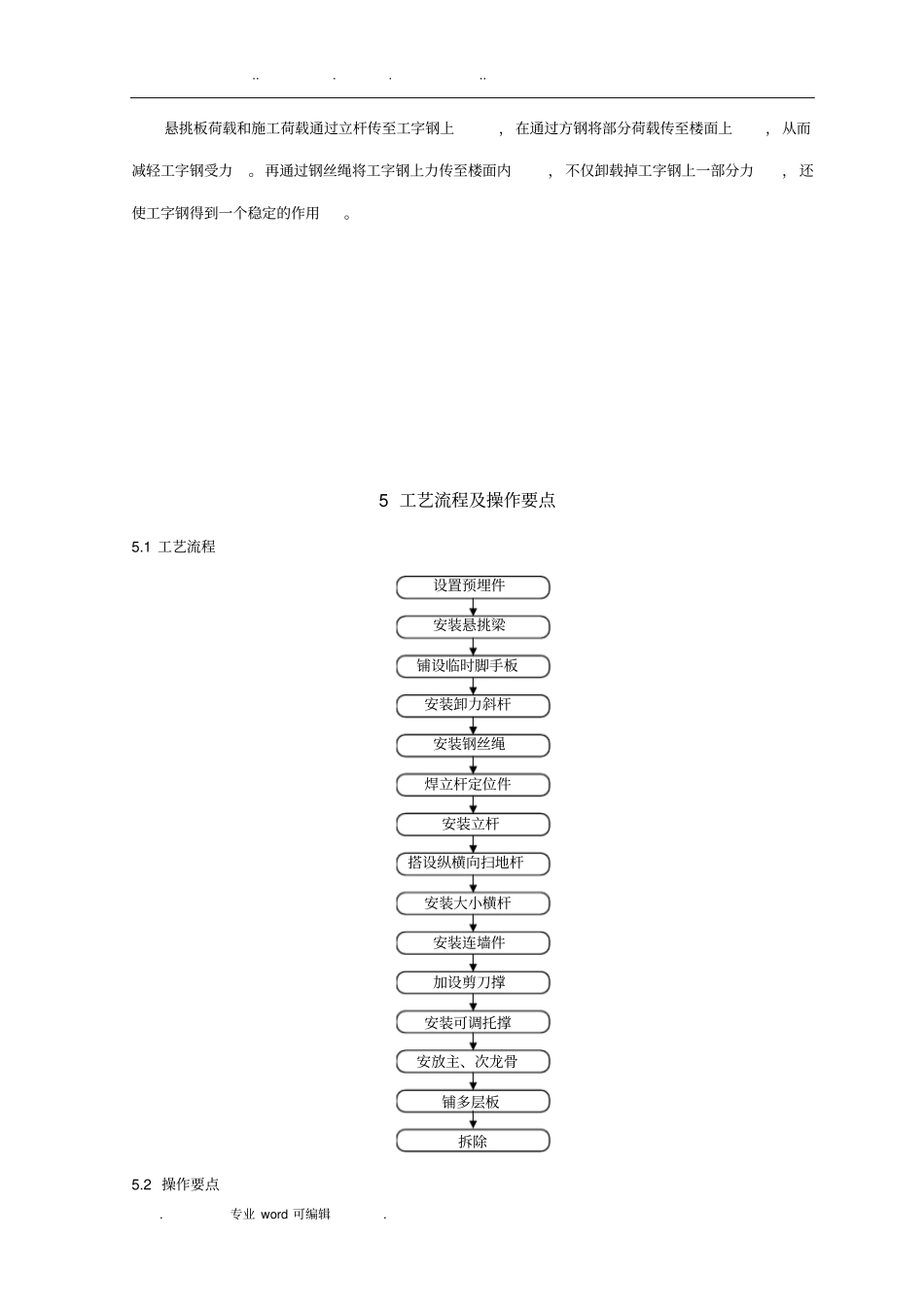

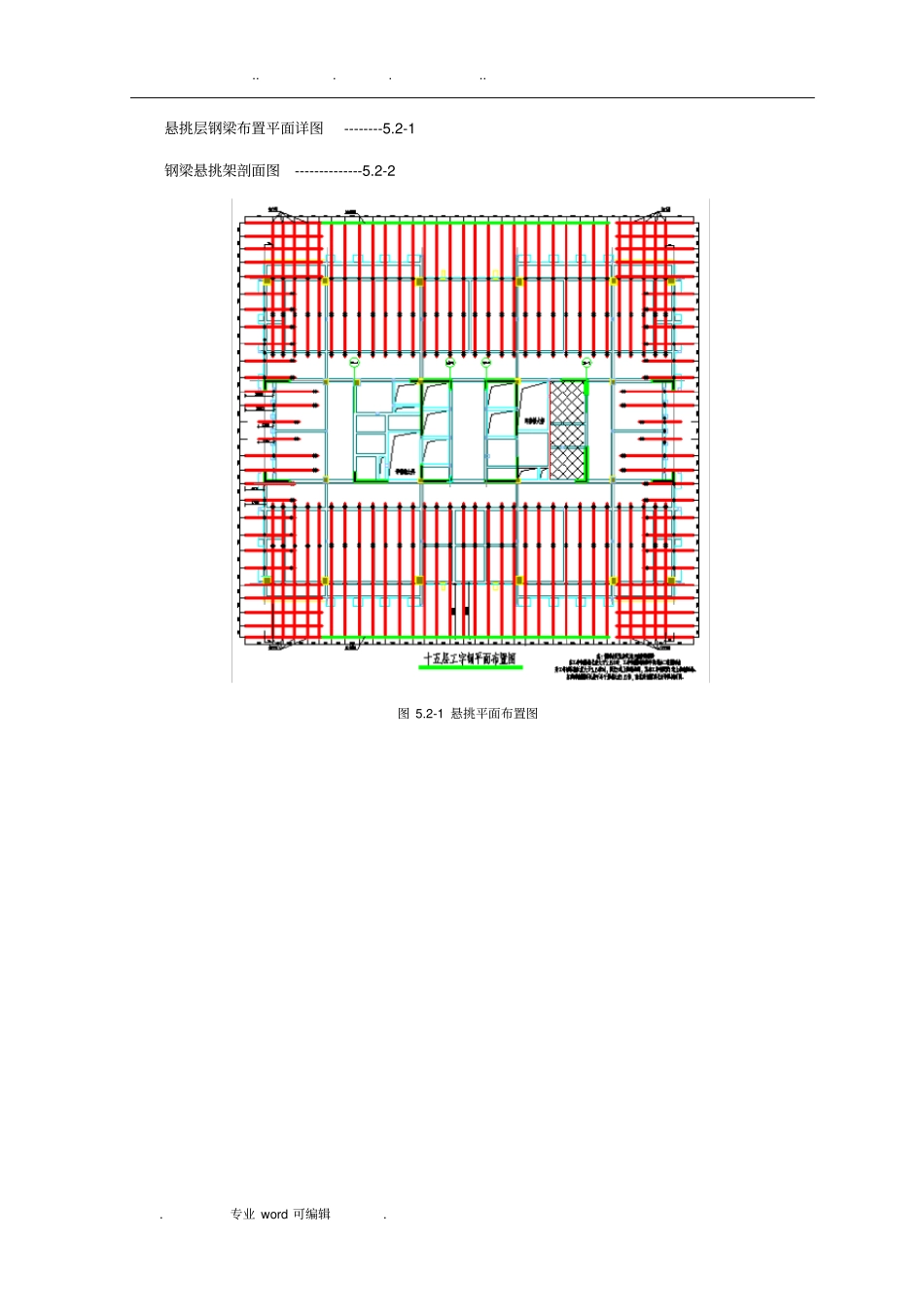

.......专业word可编辑.超高大跨度悬挑脚手架施工工法工法编号:ZJ1GF-***-20**编制单位:中建一局集团第二建筑有限公司南平市武夷新区高新技术创业园一期建设工程项目部主要执笔人:侯军、郑大刘、徐虎、叶桃、卫肖冰1前言因13#综合办公楼主体结构外形凹凸不规律,搭设不便。且外架底座落在地库顶板结构面上,产生荷载对地库顶板结构产生负面影响,故不予采用。根据结构外形分区段放置搭设、安拆方便、便于施工,故选用悬挑工字钢方案。并且14层框架梁外设有3m宽悬挑结构,15层框架梁外设有1.6m宽悬挑结构。以上各层悬挑结构宽度均无法满足屋面悬挑结构4.56m宽的模板支撑,所以方案考虑在15层楼面采用悬挑钢梁支撑模架体系,悬挑钢梁悬挑段长度5.2m。该施工技术成功摸索出了超高大跨度悬挑脚手架施工工法,经福州专家组论证此技术安全可靠、施工便捷。2工法特点利用超高大跨度悬挑脚手架进行悬挑屋面支撑卸载,解决了大跨度悬挑屋面施工难题,拓展了悬挑脚手架的适用范围。与落地式脚手架施工相比,避免了脚手架搭设高度超过了允许搭设的高度;并且避免了产生荷载对地库顶板产生负面影响。3适用范围本工法适用于超高层、大跨度悬挑结构,且无法搭设或不宜搭设落地式脚手架的情况下。4工艺原理.......专业word可编辑.悬挑板荷载和施工荷载通过立杆传至工字钢上,在通过方钢将部分荷载传至楼面上,从而减轻工字钢受力。再通过钢丝绳将工字钢上力传至楼面内,不仅卸载掉工字钢上一部分力,还使工字钢得到一个稳定的作用。5工艺流程及操作要点5.1工艺流程设置预埋件安装悬挑梁安装卸力斜杆焊立杆定位件安装立杆搭设纵横向扫地杆安装大小横杆安装连墙件加设剪刀撑安装钢丝绳安装可调托撑安放主、次龙骨铺多层板铺设临时脚手板拆除5.2操作要点.......专业word可编辑.悬挑层钢梁布置平面详图--------5.2-1钢梁悬挑架剖面图--------------5.2-2图5.2-1悬挑平面布置图.......专业word可编辑.图5.2-2悬挑剖面示意图5.2.1设置预埋件1在浇筑悬挑层下层钢筋混凝土梁、板时,需预埋卸载方钢预埋件,预埋件必须在悬挑钢梁正下方,预埋件构造如图5.2.1-1和5.2.1-2。图5.2.1-1卸力斜杆预埋件构造.......专业word可编辑.图5.2.1-2预埋件位置图2在浇筑悬挑层钢筋混凝土梁、板时,预埋悬挑钢梁锚环。1)锚固位置设置在楼板上时,楼板的厚度不宜小于120mm。2)采用U型锚固螺栓锚固,锚固螺栓在板内加强钢筋直径18mm,详见图5.2.1-3。图5.2.1-3预埋锚环.......专业word可编辑.3在浇筑悬挑层上方钢筋混凝土梁、板时,预埋钢丝绳预埋件。5.2.2安装悬挑梁1在地面将斜撑限位角钢与悬挑钢梁焊接,不少于6mm焊缝(满焊)2悬挑端应按梁长起拱1%。因悬挑板不得作为支点,悬挑梁板强度未达到100%时,需在悬挑梁板底部搭设支撑架用来加固悬挑梁板。在工字钢上立杆位置焊接25mm短钢筋,钢筋长150mm,使脚手架立杆插入竖向钢筋内部,保证架子根部的稳定性,详见图5.2.2-1。图5.2.2-1有悬挑板悬挑钢梁楼面做法3悬挑钢梁放入预留墙洞内后必须用木楔子楔实、楔紧,保证悬挑钢梁牢固,不晃动,详见图5.2.2-2和图5.2.2-3。悬挑工字钢安装完成后,在悬挑钢梁上铺设临时施工脚手板和挡脚板。铺设宽度不得小于800mm,不得有悬挑板、探头板,脚手板的材质必须不符合本方案的相关规定。图5.2.2-2悬挑钢梁楼面构造(板处,不穿墙)图5.2.2-3悬挑钢梁穿墙构造(由墙穿出)安装工字钢之前,在地面上斜撑限位角钢与工字钢先进行焊接,焊缝不少于6mm。详见图.......专业word可编辑.5.2.2-4。图5.2.2-4斜撑限位角钢与工字钢连接5.2.3铺设脚手板1作业层脚手板沿纵向满铺、铺稳,距墙面120~150mm;脚手板之间以及脚手板与脚手架之间用16#铅丝拧紧。2脚手板设置三根横向水平杆上。当脚手板长度小于2m,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾覆。3脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长应取130~150mm,两块脚手板外伸长度的和不应大于300mm。4脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于200mm,其伸出长度水平杆的长度不应小于100mm,详见图5.2.3-1。.......专业wor...
