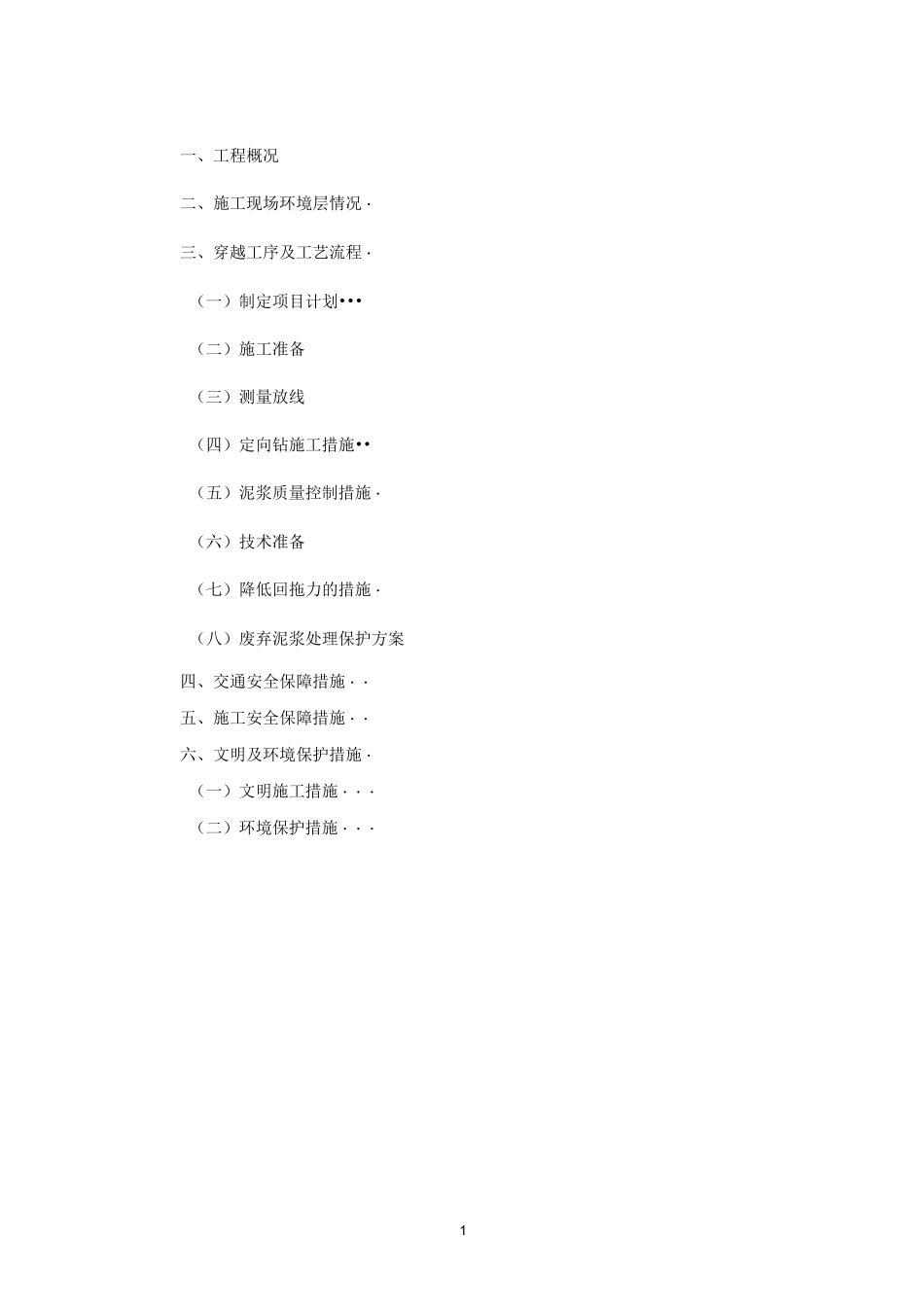

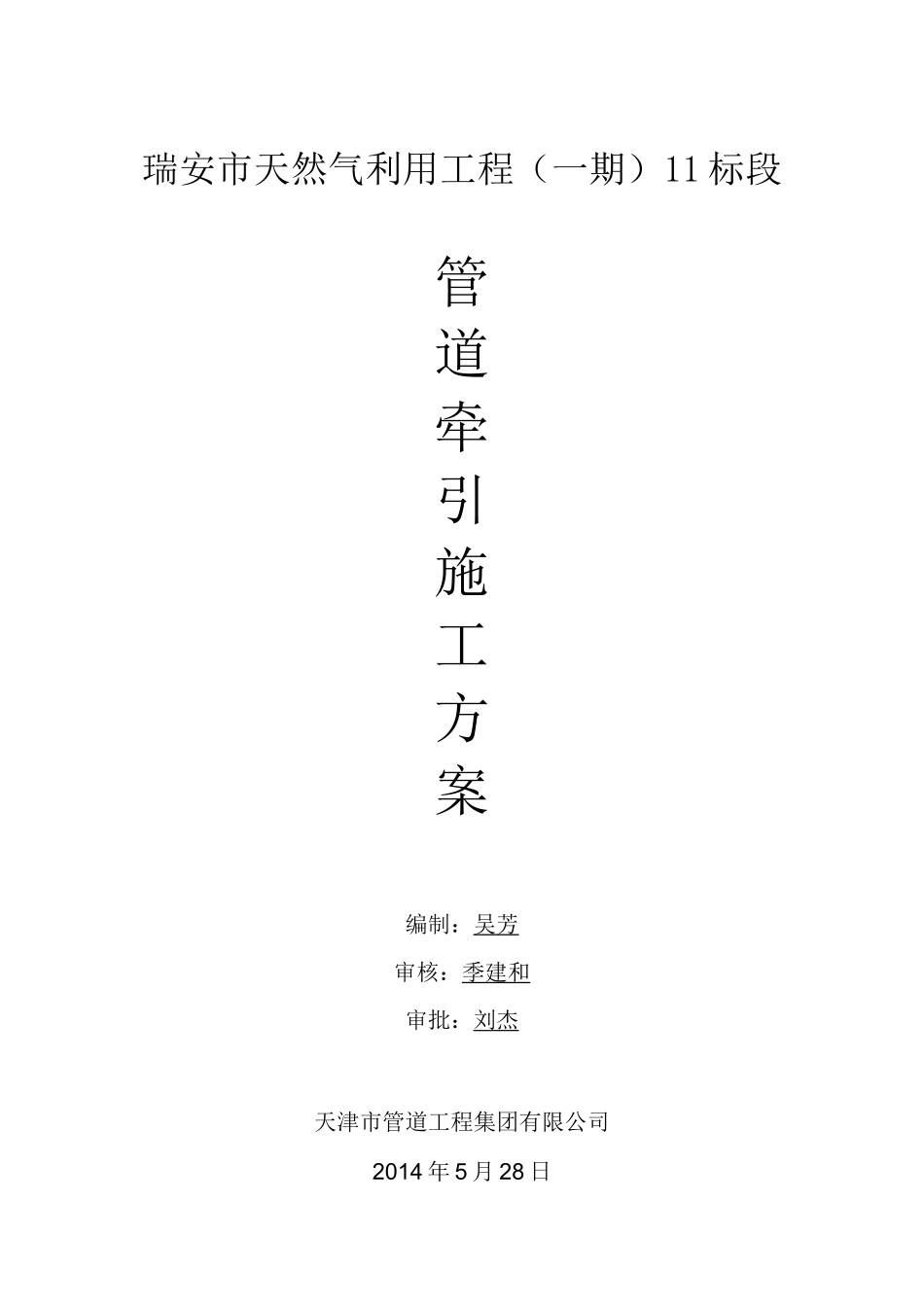

瑞安市天然气利用工程（一期）11标段管道牵引施工方案编制：吴芳审核：季建和审批：刘杰天津市管道工程集团有限公司2014年5月28日1一、工程概况二、施工现场环境层情况・三、穿越工序及工艺流程・（一）制定项目计划•••（二）施工准备（三）测量放线（四）定向钻施工措施••（五）泥浆质量控制措施・（六）技术准备（七）降低回拖力的措施・（八）废弃泥浆处理保护方案四、交通安全保障措施・・五、施工安全保障措施・・六、文明及环境保护措施・（一）文明施工措施・・・（二）环境保护措施・・・2一、工程概况瑞安市天然气利用工程（一期）II标段工程共分五个管段，分别为：滨海大道、前池路段、兴发路段、新华西路和环镇西路。全线共计13.292公里，管材采用De250PE实壁管（SDR11级别，PE80）。其中开槽施工管线有5276米，定向钻牵引施工有7711米。本工程把对PE管的定向牵引作为特殊施工过程，为保证PE管道施工质量和进度特指定本施工方案。二、施工现场环境层情况：本次定向钻穿越工程将在兴发路、新华西路部分地段进行水平定向钻穿越施工，在滨海大道、前池路将进行连续穿越施工。其中新华西路塘下大酒店附近的穿越温瑞塘河段落差达到且兴发路和新华西路处在交通繁忙地段，施工难度较大。三、穿越工序及工艺流程：（一）、制定项目计划：、了解勘察地质资料、地形、周边环境情况、地下管线情况及设计要求。、完成项目施工人员培训和设备调谴建设工程施工营地编制施工方案和技术措施。（二）、施工准备、办理临时用地的征用手续后，在入、出土端施工现场用地面积用白石灰划出边界控制线；、提前向瑞安市交管局办理相关手续，利用现有交通道路，以便钻机等大型设备及车辆到达施工现场附近；、根据管线施工图纸及现场地形、地质勘察后取得的地形、地质资料，查明沿穿越路径上的所有地下设施（如管线、电缆、设备等），以及周围的公共设施；、在施工带范围内清理影响施工机具通行或施工作业的石块、树木。（三）、测量放线、根据设计交底桩与施工图纸要求测量放线，放出线路轴线、穿越管段预制控制线和钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点、成一条直线，确定入土点坐标及放出管线中心轴线并标出占地边界线；3、测量放线过程中做好各种记录，包括控制测量记录，转交处理方式，放线记录等。（四）定向钻施工措施在定向钻穿越施工前应对各管段进行单独压力试验，压力试验合格后，方可进行穿越施工。本工程强度试验压力为，试验时间为小时，以无渗漏现象，压力表无压降为合格。强度试验合格后进行气密试验。气密试验压力为,压力试验为小时，允许压降符合相关施工及验收规范为合格。、设备进场及钻前准备对施工场地（出入土点和入土点）平整后，要对其进行围栏隔离处理；并在施工场所周围布置警示带，设置醒目的路障和警示灯，放置警示牌，严禁非工作台人员进入施工现场。设备进场进场准备工作：仔细检查进场道路，对不平、不实的道路要进一步加固处理并在道路两侧插标志物，以便于主机前进或后退；配套设备进场进场前检查运输车辆是否完好泥浆泵、泥浆罐和发电房等设备在装车时要用草垫、绳套作安全保护处理，并安排专人指挥车辆的进出场和吊装作业；吊车提前进入施工现场做好吊装前的工作并安排挖机配合以防意外情况发生确保施工正常的进行；泥浆处理入土端泥浆边顶进边抽泥浆。、钻机就位配套设备就位安装按施工布置图将钻机及附属配套设备安放在预定位置要进行系统连接、试运转保证设备正常工作。施工现场用电安装接线前安排专职电工检查各设备电器线路是否完好，消除隐患；派名普工以协助，要求从发电房到各施工用电点线路畅通，保证施工的正常进行和夜间照明。4泥浆泵及其循环系统安装设备就位后，在泥浆工的指导下进行泥浆泵、配浆和泥浆罐管线安装，确保连接管线的密封和循环系统的畅通。、测量勘察：严格按工程测量施工要求进行测量工作。并结合该单项拉管工程所在位置对地下障碍物进行详细勘察。、工作坑开挖在入土出土点位置各挖一个工作坑，入土位置挖出深米，长米，宽米斜槽；出土点挖出深米，长米，宽米斜槽；用于泥浆排出储浆和管子回拖...
