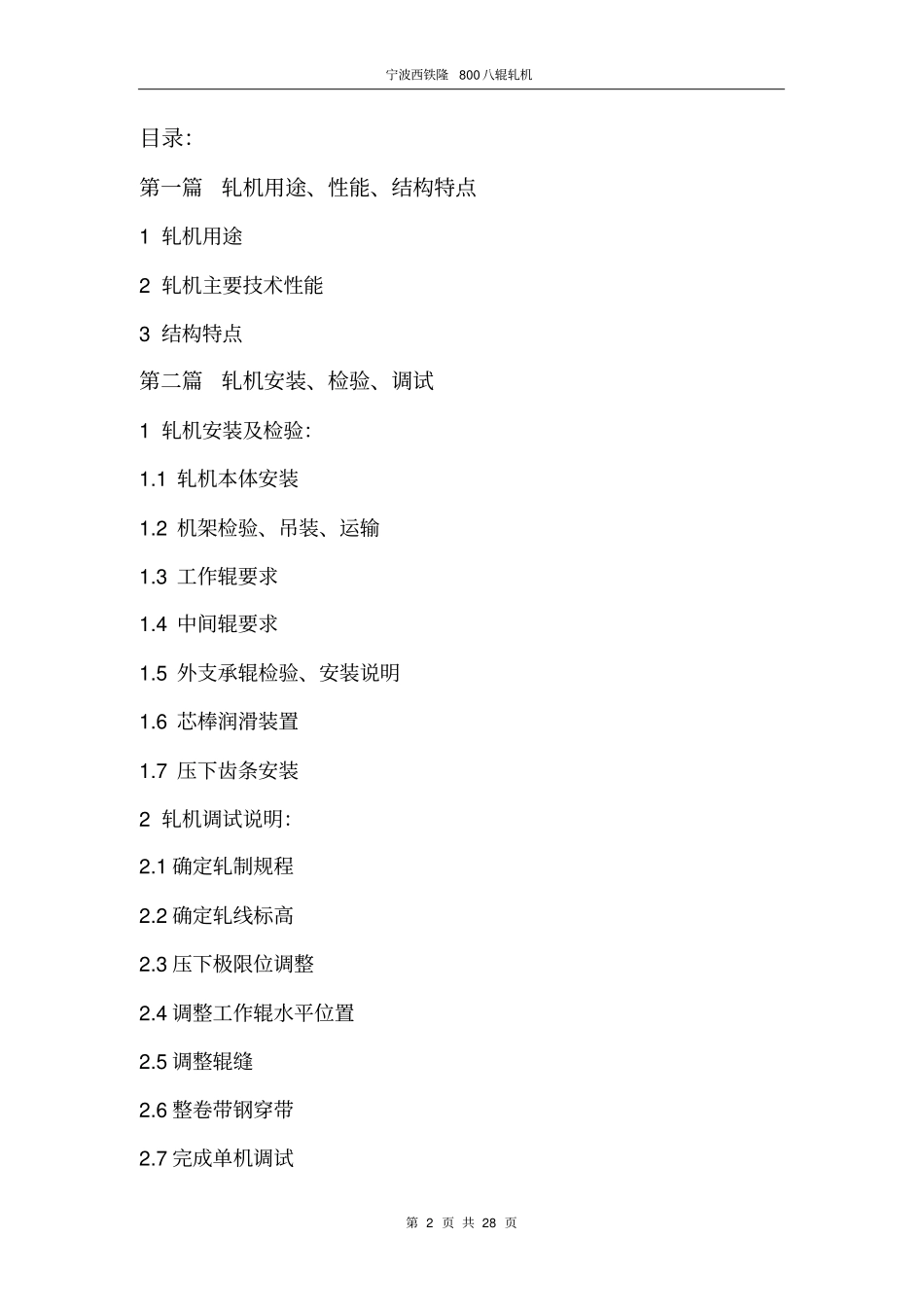

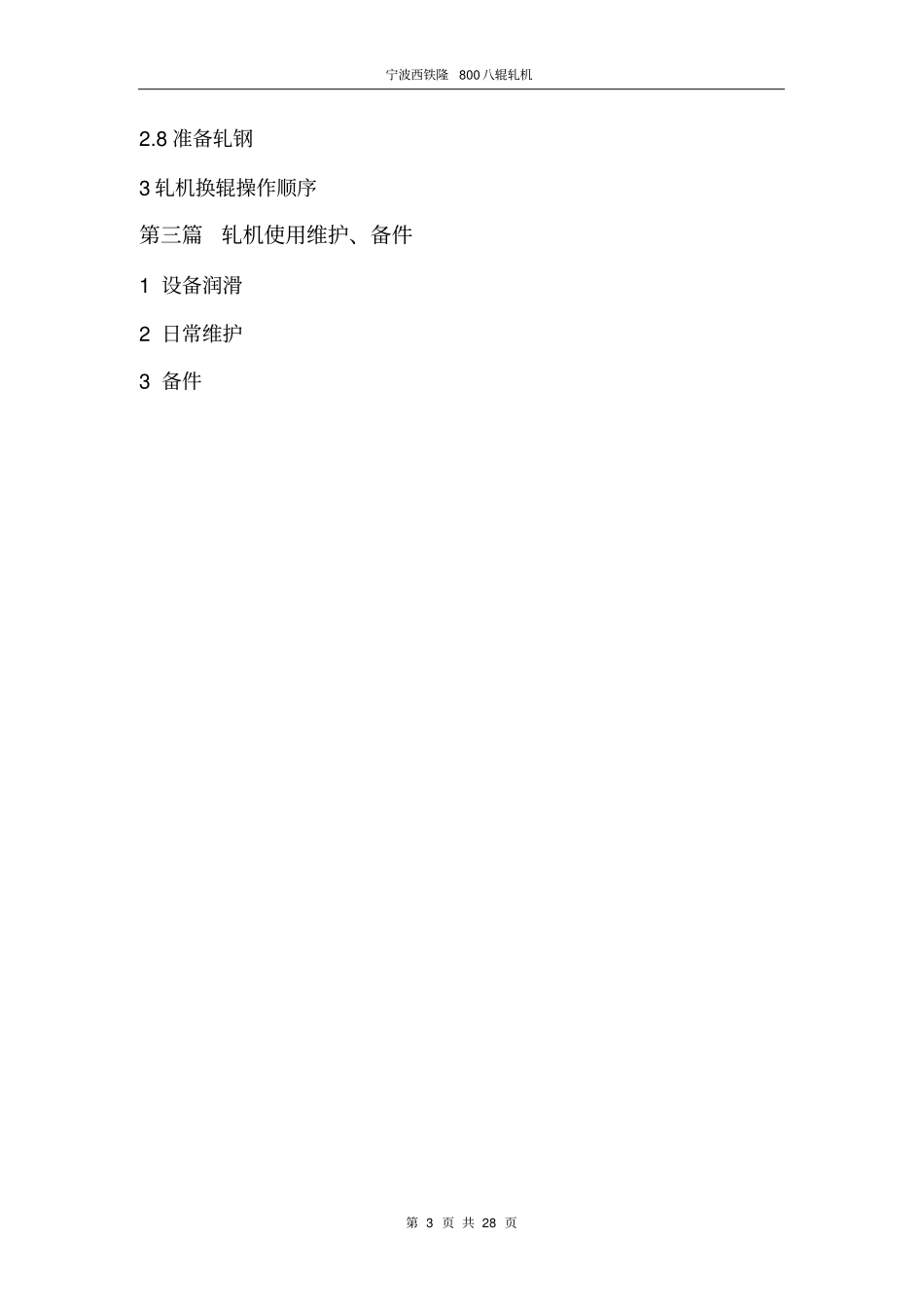

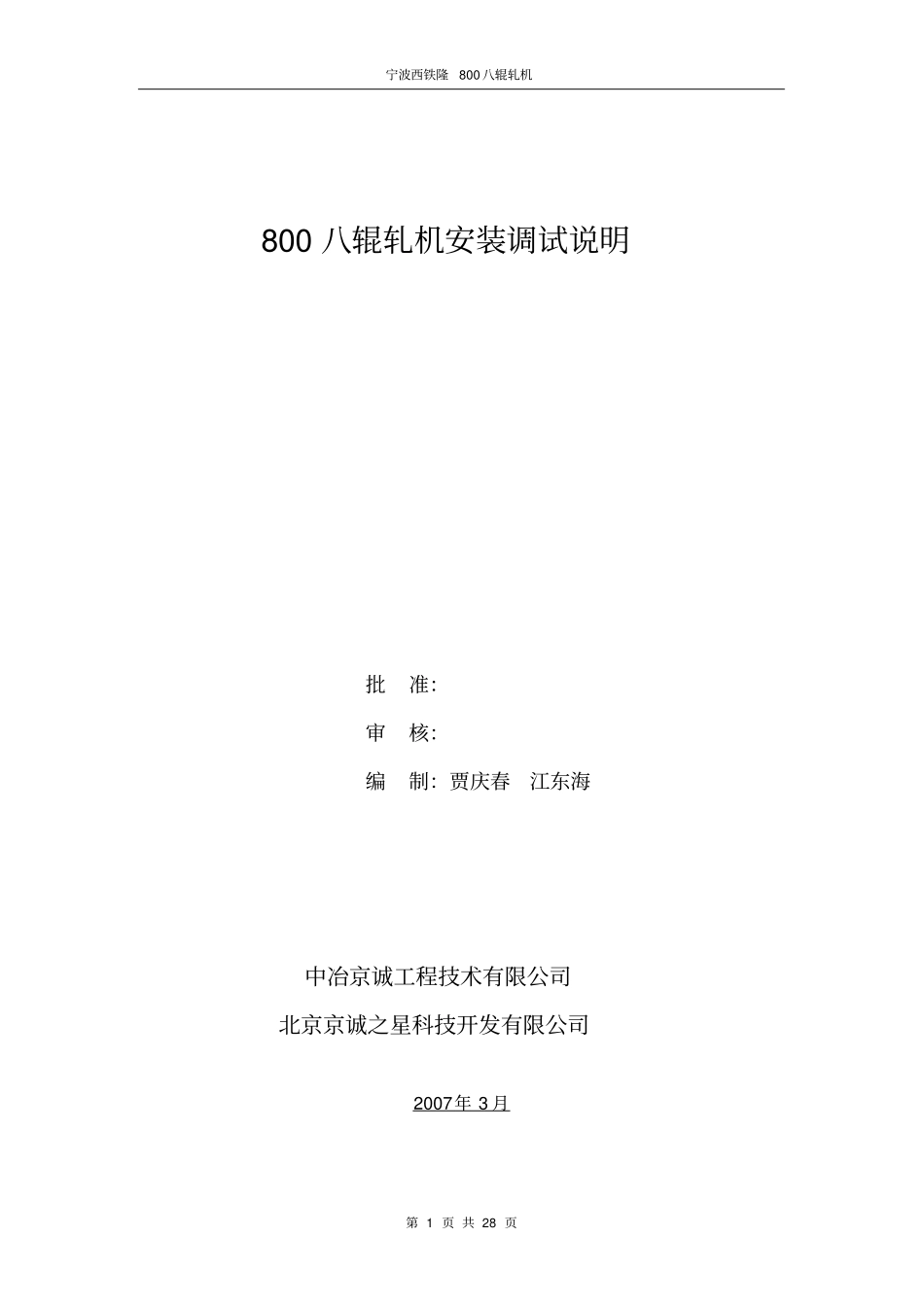

宁波西铁隆800八辊轧机第1页共28页800八辊轧机安装调试说明批准：审核：编制：贾庆春江东海中冶京诚工程技术有限公司北京京诚之星科技开发有限公司2007年3月宁波西铁隆800八辊轧机第2页共28页目录：第一篇轧机用途、性能、结构特点1轧机用途2轧机主要技术性能3结构特点第二篇轧机安装、检验、调试1轧机安装及检验：1.1轧机本体安装1.2机架检验、吊装、运输1.3工作辊要求1.4中间辊要求1.5外支承辊检验、安装说明1.6芯棒润滑装置1.7压下齿条安装2轧机调试说明：2.1确定轧制规程2.2确定轧线标高2.3压下极限位调整2.4调整工作辊水平位置2.5调整辊缝2.6整卷带钢穿带2.7完成单机调试宁波西铁隆800八辊轧机第3页共28页2.8准备轧钢3轧机换辊操作顺序第三篇轧机使用维护、备件1设备润滑2日常维护3备件宁波西铁隆800八辊轧机第4页共28页第一篇轧机用途、性能、结构特点1轧机用途800八辊轧机机组由五架轧机组成。将带钢在此机组进行五个道次的连续轧制，轧出合格的成品。2轧机主要技术性能2.1机架间距：3000mm2.2第一机架钢板入口速度：max2.0m/s第五机架钢板出口速度：max5.0m/s2.3技术性能3结构特点3.1设备组成800八辊轧机机组由五架轧机组成。每架轧机由上下工作辊、上下中间辊、上下外支撑辊组成八个辊系。结构见下图。宁波西铁隆800八辊轧机第5页共28页3.2结构特点每架轧机分别由两台电动机经减速机，实现上下中间辊传动。轧机的压下由液压缸带动齿条、齿轮使上偏心外支承辊转动从而实现上中间辊和上工作辊的压下。下辊系的高度调整是由液压马达带动齿轮使下偏心外支承辊转动，从而调整下中间辊和下工作辊辊面标高。工作辊设有正弯辊缸，一个工作辊单侧弯辊力为max±10t。每个工作辊的轴向窜动由装在轧机传动侧的液压缸实现。五架轧机分别由螺栓固定在一个底座上，工作辊换辊时可实现不剪断带钢换辊，各机架工作辊换辊由换辊装置人工手动换辊。中间辊和外支撑辊由专用换辊工具吊出。五架轧机均装有工作辊正弯辊、工作辊负弯辊、工作辊窜宁波西铁隆800八辊轧机第6页共28页辊等对板形进行控制。机组设有轧机乳化液循环冷却系统，机架出口设有乳化液吹扫装置，轧机排烟系统等。在No.1轧机入口、No.1轧机出口、No.5轧机出口设有测厚仪，测厚仪将信号反馈给1#和5#轧机液压压下油缸进行厚度闭环控制；在No.2、No.3、No.4、No.5轧机前设有张力计，与张力控制系统形成闭环。宁波西铁隆800八辊轧机第7页共28页第二篇轧机安装、检验、调试1.轧机安装及检验：1.1轧机本体安装：1)轧机底座安装2)轧机机架安装3)压下油缸安装4)外支撑辊安装用支撑辊换辊吊具端头孔套住外支撑辊装入轧机。5)压下齿条安装6)轧辊支撑装配安装包括：平衡块、工作辊窜辊缸、轧辊交叉头等。7)下中间辊、上中间辊安装用支撑辊换辊吊具端头孔套住中间辊装入轧机。用操作侧和传动侧接轴托架托住中间辊。8)上下工作辊安装用换辊支架支撑工作辊，人工将上下工作辊推进轧机。9)工作辊和中间辊须按辊径配辊安装，见下表：工作辊直径中间辊直径外支撑辊径1号轧机220－210350－3453202号轧机220－210345－3403203号轧机210－200340－3353204号轧机210－200335－3303205号轧机220－210350－34532010)换辊时辊缝值：上中间辊与上轧辊最小辊缝：2mm上下轧辊间最小辊缝：7mm宁波西铁隆800八辊轧机第8页共28页下中间辊与下轧辊最小辊缝：3mm宁波西铁隆800八辊轧机第9页共28页1.2机架检验、吊装、运输1.2.1机架检验1)牌坊精加工后测量：牌坊内表面（安装上下左右外支撑辊组面）刮研后精度：平行度0.02mm，垂直度0.02mm。2)将轧辊支撑中的正弯块，即：支座(一)、支座(二)、支座(三)、支座(四)装入轧机牌坊内后，需检查支座(一)～支座(四)贴靠轧辊轴承座接触面之间的平行度(如图)。保证上下轧辊轴线的相互平行。3)底座安装应符合冶金机械设备安装施工及验收规范（YB9249-93）的I级规定。4)轧机牌坊安装在底座上后应以轧机牌坊内表面上下左右外支撑面刮研面为基准找齐，在底座与牌坊贴合面加垫片调整。调整后轧机内刮研面水平度<0.05/1000mm，垂直度0,02mm。5)轧机牌坊安装时在传动侧与操作侧之间即轴向中心的找正，采用基准可为2个压下孔止口φ...
