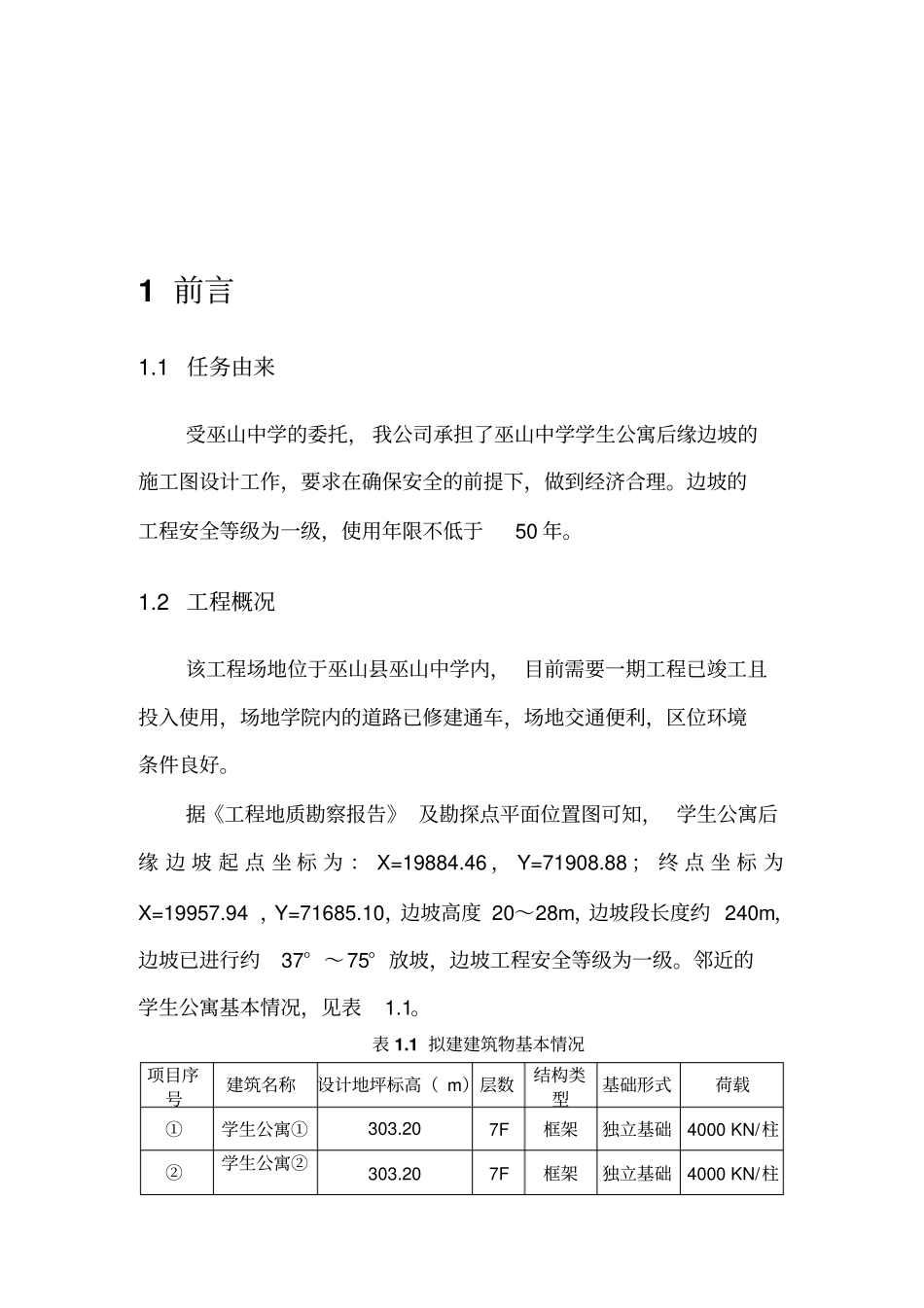

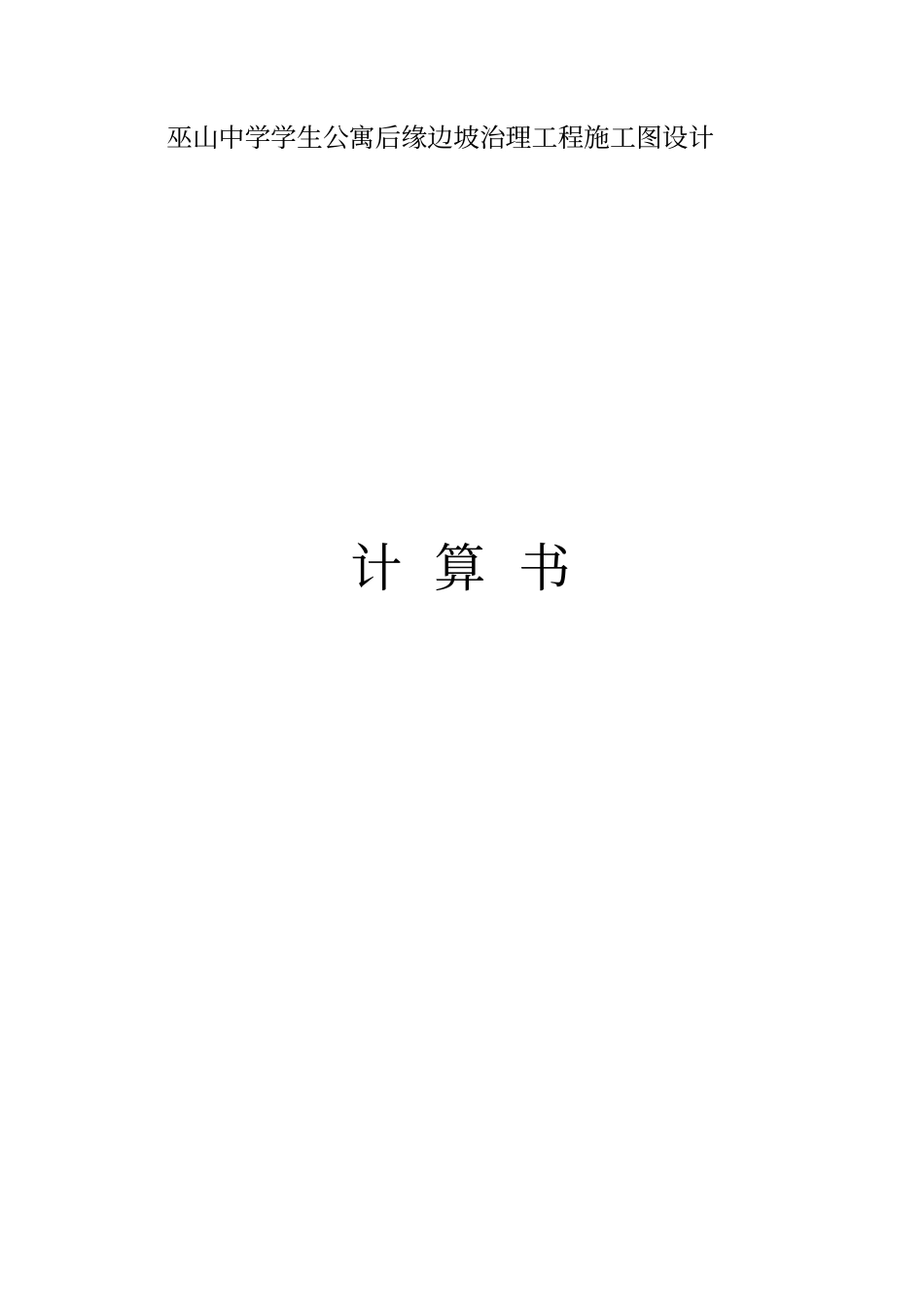

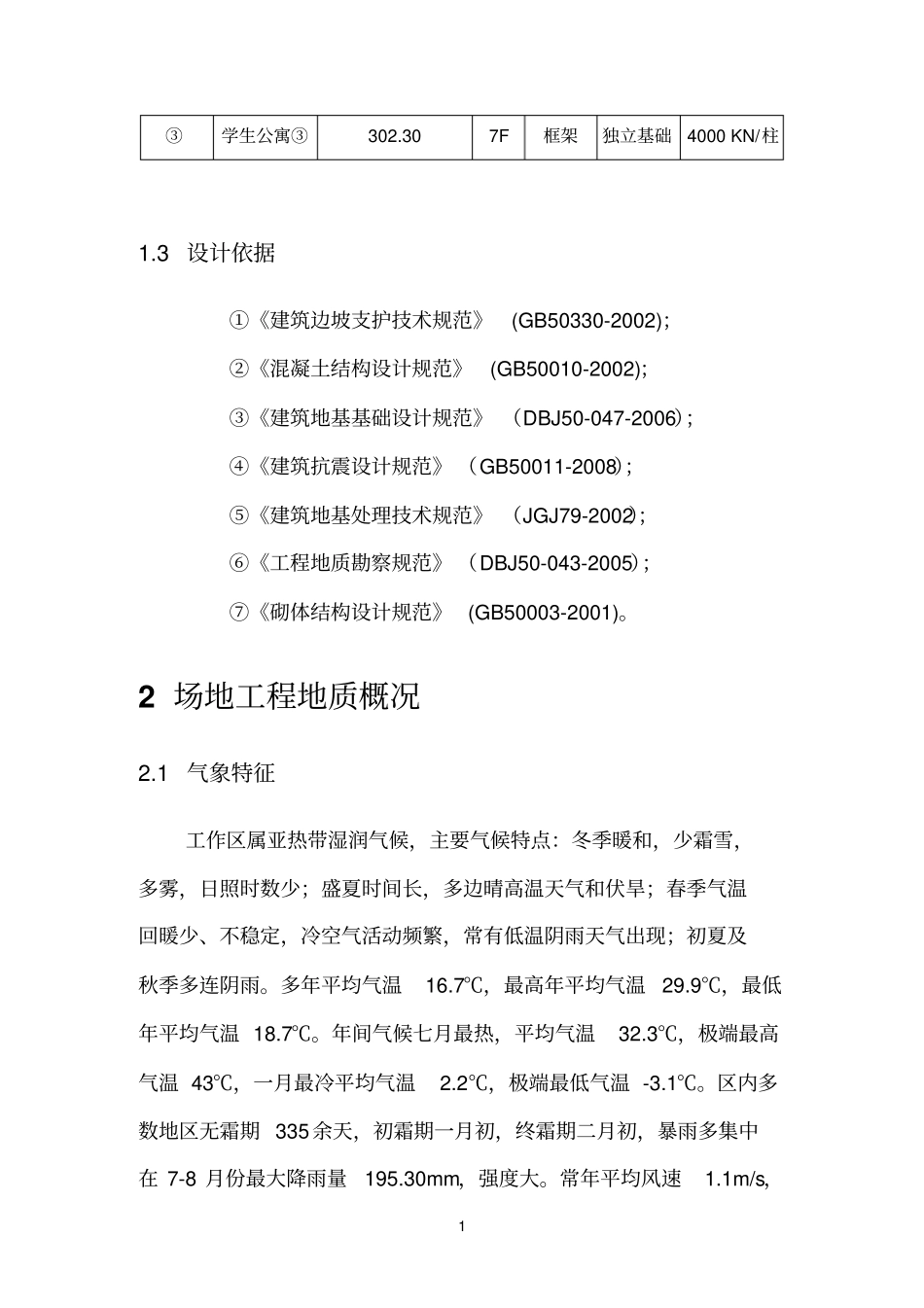

巫山中学学生公寓后缘边坡治理工程施工图设计计算书1前言1.1任务由来受巫山中学的委托，我公司承担了巫山中学学生公寓后缘边坡的施工图设计工作，要求在确保安全的前提下，做到经济合理。边坡的工程安全等级为一级，使用年限不低于50年。1.2工程概况该工程场地位于巫山县巫山中学内，目前需要一期工程已竣工且投入使用，场地学院内的道路已修建通车，场地交通便利，区位环境条件良好。据《工程地质勘察报告》及勘探点平面位置图可知，学生公寓后缘边坡起点坐标为：X=19884.46，Y=71908.88；终点坐标为X=19957.94，Y=71685.10，边坡高度20～28m，边坡段长度约240m，边坡已进行约37°～75°放坡，边坡工程安全等级为一级。邻近的学生公寓基本情况，见表1.1。表1.1拟建建筑物基本情况项目序号建筑名称设计地坪标高（m）层数结构类型基础形式荷载①学生公寓①303.207F框架独立基础4000KN/柱②学生公寓②303.207F框架独立基础4000KN/柱1③学生公寓③302.307F框架独立基础4000KN/柱1.3设计依据①《建筑边坡支护技术规范》(GB50330-2002)；②《混凝土结构设计规范》(GB50010-2002)；③《建筑地基基础设计规范》（DBJ50-047-2006）；④《建筑抗震设计规范》（GB50011-2008）；⑤《建筑地基处理技术规范》（JGJ79-2002）；⑥《工程地质勘察规范》（DBJ50-043-2005）；⑦《砌体结构设计规范》(GB50003-2001)。2场地工程地质概况2.1气象特征工作区属亚热带湿润气候，主要气候特点：冬季暖和，少霜雪，多雾，日照时数少；盛夏时间长，多边晴高温天气和伏旱；春季气温回暖少、不稳定，冷空气活动频繁，常有低温阴雨天气出现；初夏及秋季多连阴雨。多年平均气温16.7℃，最高年平均气温29.9℃，最低年平均气温18.7℃。年间气候七月最热，平均气温32.3℃，极端最高气温43℃，一月最冷平均气温2.2℃，极端最低气温-3.1℃。区内多数地区无霜期335余天，初霜期一月初，终霜期二月初，暴雨多集中在7-8月份最大降雨量195.30mm，强度大。常年平均风速1.1m/s，2最大风速27m/s。2.2地质环境（1）地形、地貌场地属侵蚀、剥蚀浅丘地貌区。邻近边坡学生公寓处场地经人工改造，勘察期间已达到设计整平高程，地形平缓，地形坡角一般1°～5°。边坡现已进行放坡处理，总体坡脚37°～50°，局部坡角75°。地形整体东侧较高，西侧较低。边坡顶部最高点高程，最高点高程353.23m，底部最低点高程305.35m，相对高差约47.8m。场地西侧已有水泥路相通，交通很方便。（2）地质构造工程区位于温塘峡背斜西翼，呈单斜岩层产出，场地内测得岩层产状为270°～277∠75～80°。发育有两组裂隙：①86°∠45～50°，裂面略有起伏，闭合—微张，有泥质充填，间距1-3m，延伸3-5m；②350°∠18°，裂面略有起伏，多闭合，有泥质充填，间距0.5-3m，延伸1-5m。未见断层﹑构造破碎带通过。岩层层间结合较差，裂面较平直，未见充填，均为硬性结构面。（3）地层岩性根据工程地质测绘及钻探成果分析，场地地层由第四系人工填土、场地地层由第四系残破积层粉质粘土、三叠系系上统须家河组泥岩为主。按其岩性及垂向空间分布分述如下：①素填土（Q4ml）：紫红色，主要以页、泥岩块碎石组成，碎块石径一般为20~90mm，最3大120mm。呈棱角形。为人工抛填，结构松散，稍湿，碎石含量10%～20%。②粉质粘土层（Q4el+dl）：紫褐色，土层稍湿，可塑状，无摇振反应，干强度、韧性中等。该层主要分布在斜坡顶部地段。③三叠系上统须家河组（T3xj）：泥岩（Ms）：黄灰色、浅灰色、深灰色，泥质结构，页理状构造，泥质胶结。2.2.2基岩面及基岩风化特征（1）基岩面特征场地自然斜坡地段基岩顶面与原地形基本一致，基岩面倾角一般<10，向西倾斜。边坡地段为基岩出露。（2）基岩风化特征斜坡段基岩强风化带走势与基岩面是基本一致，边坡段与地面线基本一致，较均匀，局部变化较大。强风化岩体泥岩为主，岩体破碎，岩芯呈碎块状，岩质较软，平均厚度2.18m。中等风化岩体主要为泥岩，裂隙较发育，岩体较完整。2.2.3水文、不良地质条件（1）水文地质条件根据《勘察报告》，场地地下水类型主要为第四系松散岩类孔隙水及基岩网状风化裂隙水。场地场地位于陡坡地段，...
