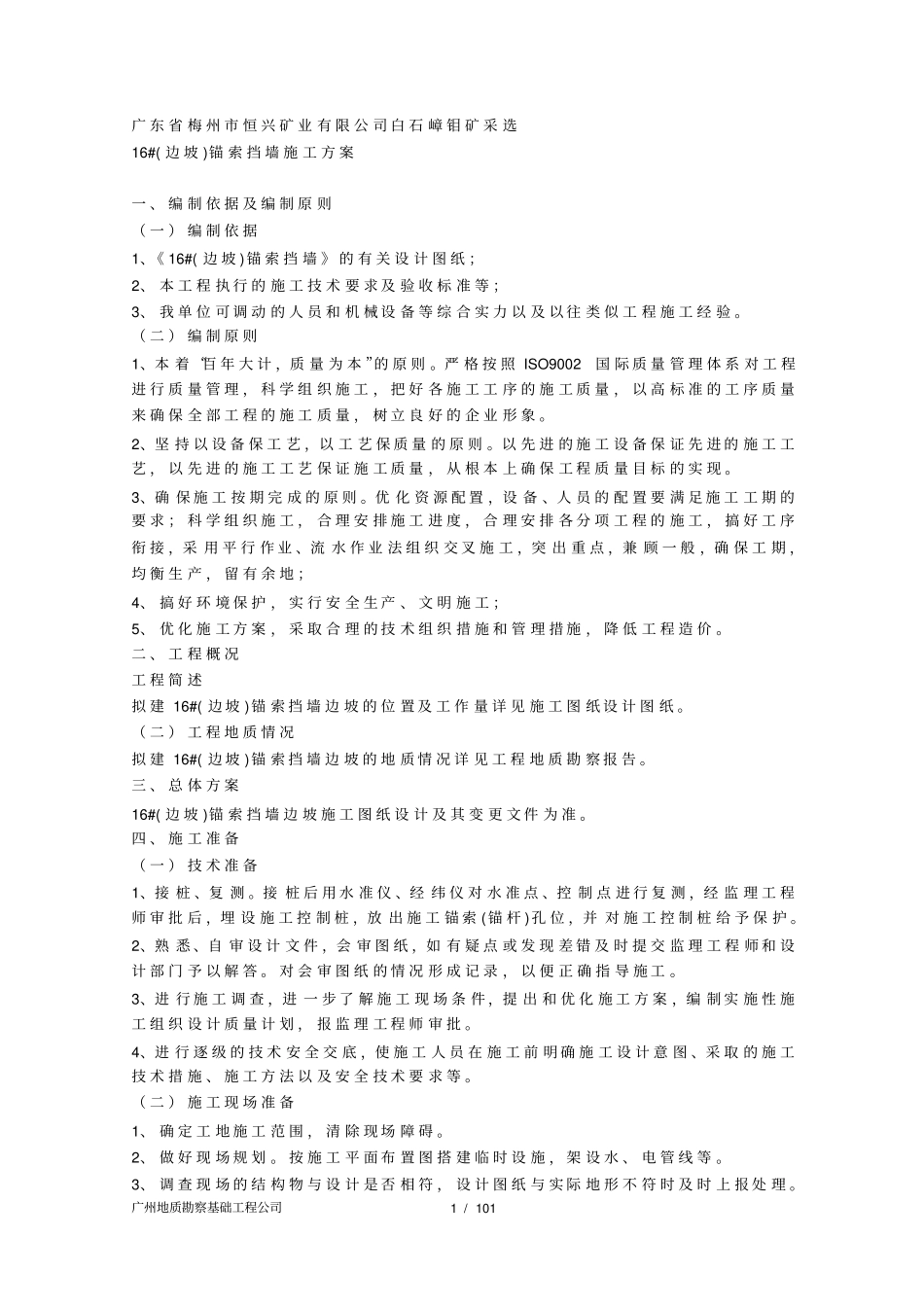

广州地质勘察基础工程公司1/101广东省梅州市恒兴矿业有限公司白石嶂钼矿采选16#(边坡)锚索挡墙施工方案一、编制依据及编制原则（一）编制依据1、《16#(边坡)锚索挡墙》的有关设计图纸；2、本工程执行的施工技术要求及验收标准等；3、我单位可调动的人员和机械设备等综合实力以及以往类似工程施工经验。（二）编制原则1、本着“百年大计，质量为本”的原则。严格按照ISO9002国际质量管理体系对工程进行质量管理，科学组织施工，把好各施工工序的施工质量，以高标准的工序质量来确保全部工程的施工质量，树立良好的企业形象。2、坚持以设备保工艺，以工艺保质量的原则。以先进的施工设备保证先进的施工工艺，以先进的施工工艺保证施工质量，从根本上确保工程质量目标的实现。3、确保施工按期完成的原则。优化资源配置，设备、人员的配置要满足施工工期的要求；科学组织施工，合理安排施工进度，合理安排各分项工程的施工，搞好工序衔接，采用平行作业、流水作业法组织交叉施工，突出重点，兼顾一般，确保工期，均衡生产，留有余地；4、搞好环境保护，实行安全生产、文明施工；5、优化施工方案，采取合理的技术组织措施和管理措施，降低工程造价。二、工程概况工程简述拟建16#(边坡)锚索挡墙边坡的位置及工作量详见施工图纸设计图纸。（二）工程地质情况拟建16#(边坡)锚索挡墙边坡的地质情况详见工程地质勘察报告。三、总体方案16#(边坡)锚索挡墙边坡施工图纸设计及其变更文件为准。四、施工准备（一）技术准备1、接桩、复测。接桩后用水准仪、经纬仪对水准点、控制点进行复测，经监理工程师审批后，埋设施工控制桩，放出施工锚索(锚杆)孔位，并对施工控制桩给予保护。2、熟悉、自审设计文件，会审图纸，如有疑点或发现差错及时提交监理工程师和设计部门予以解答。对会审图纸的情况形成记录，以便正确指导施工。3、进行施工调查，进一步了解施工现场条件，提出和优化施工方案，编制实施性施工组织设计质量计划，报监理工程师审批。4、进行逐级的技术安全交底，使施工人员在施工前明确施工设计意图、采取的施工技术措施、施工方法以及安全技术要求等。（二）施工现场准备1、确定工地施工范围，清除现场障碍。2、做好现场规划。按施工平面布置图搭建临时设施，架设水、电管线等。3、调查现场的结构物与设计是否相符，设计图纸与实际地形不符时及时上报处理。广州地质勘察基础工程公司2/1024、施工前做好与各有关部门的协调工作。五、施工方法和说明开工前的技术准备包括准备地质资料、设计图纸及说明、设计要点、施工平面、各种施工规范、验收规范以及各种施工记录表格。（一）施工流程1、锚索制安按设计要求清理坡面→放孔→搭设施工平台→安装施工设备→按设计要求成孔、清孔→加工锚索→安装锚索→注浆成锚→移机至下一锚孔施工。2、格梁施工按设计要求放线→安装模板→钢筋制安→搅拌混凝土→浇灌混凝土→砼养护。3、锚索张拉封锚砼龄期21d后张拉锁定→封锚。张拉分两次五级张拉，每次张拉为设计值的50%，两次间隔时间不少于三天，每级张拉为设计值的10%，第一级需稳压30min，其余每级需稳压5min，超张拉为设计值的110%。（二）施工工艺清理坡面根据现场坡面和设计要求，对坡面进行人工修整，以达到坡度要求，同时对松散岩体进行清除。放孔根据提供的基准点，按设计要求的布孔形式和孔距、排距放出孔位。施工平台开挖本工程为挖方边坡，在放坡开挖过程应配合锚索成孔施工，即每次开挖施工一层土方平台至设计锚孔下0.5-1.0米，待锚孔完成后再开挖下一层土方平台，直至完成所有锚索施工。平台宽度应满足安放设备和操作人员的施工的方便，约为2.0米，每段长度需大于10米。在施工过程中需密切注意平台的安全。安装施工设备平台开挖好后，将设备调放在平台上安装，并固定在平台上，然后对准孔位，调整钻杆角度到设计角度，准备开孔。锚索孔的钻凿(1)锚孔钻进应采用无水干钻，禁止开水钻，以确保锚索施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。(2)钻孔的孔深、孔径不得小于设计值，钻孔的下倾与水平面夹角为18°，允许误差±1°为确保锚孔深度，实际钻孔深度要求大于设计...
