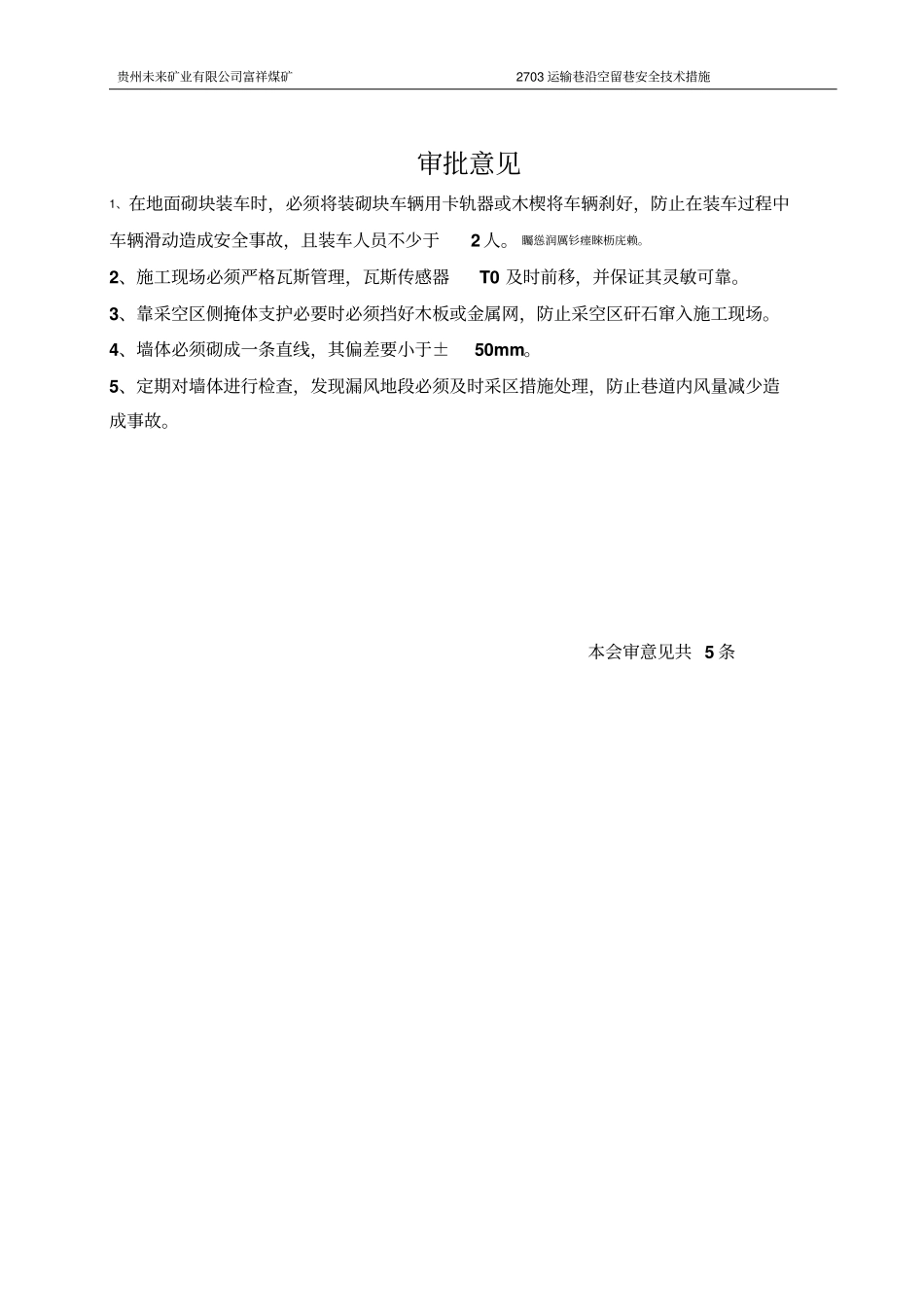

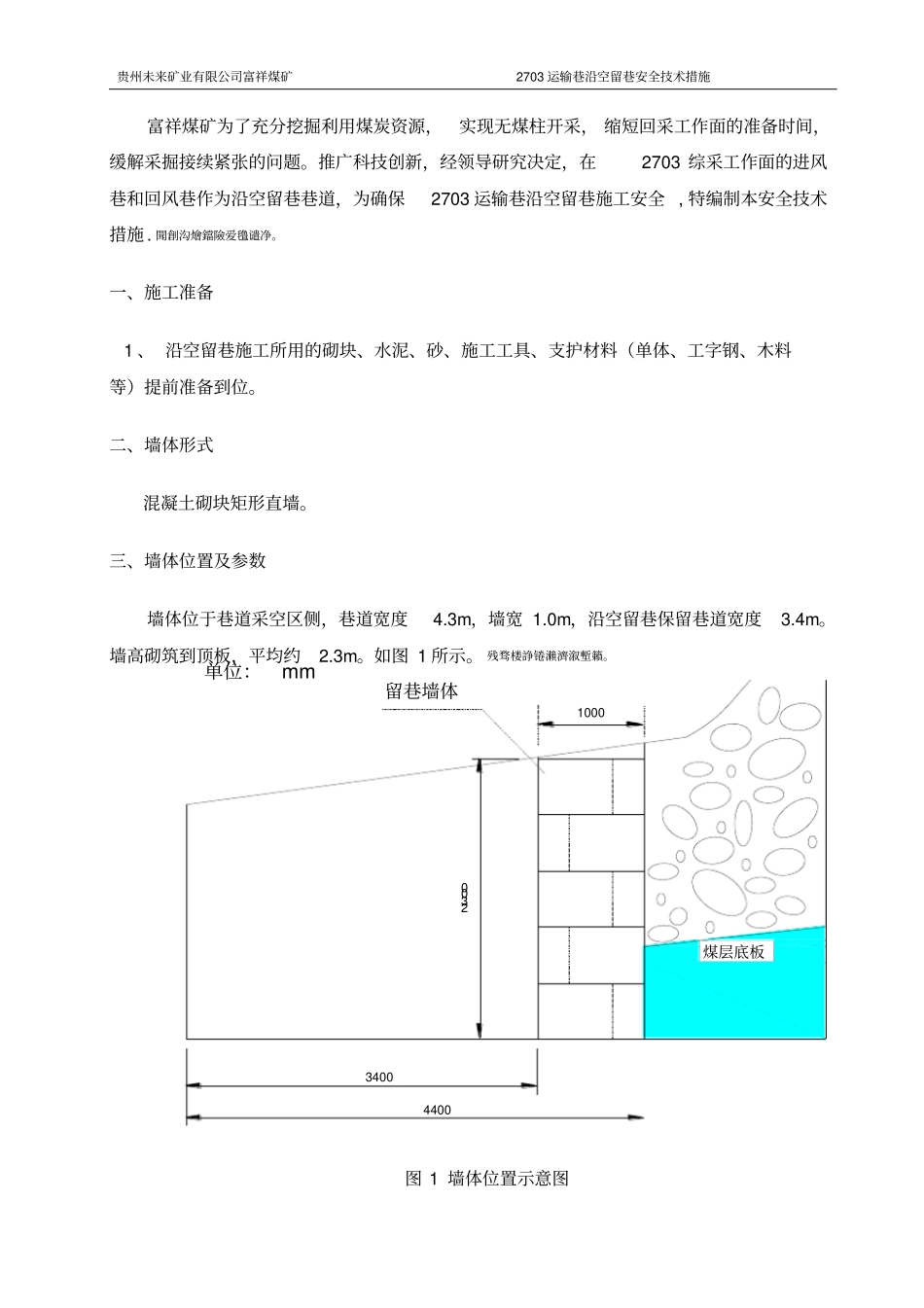

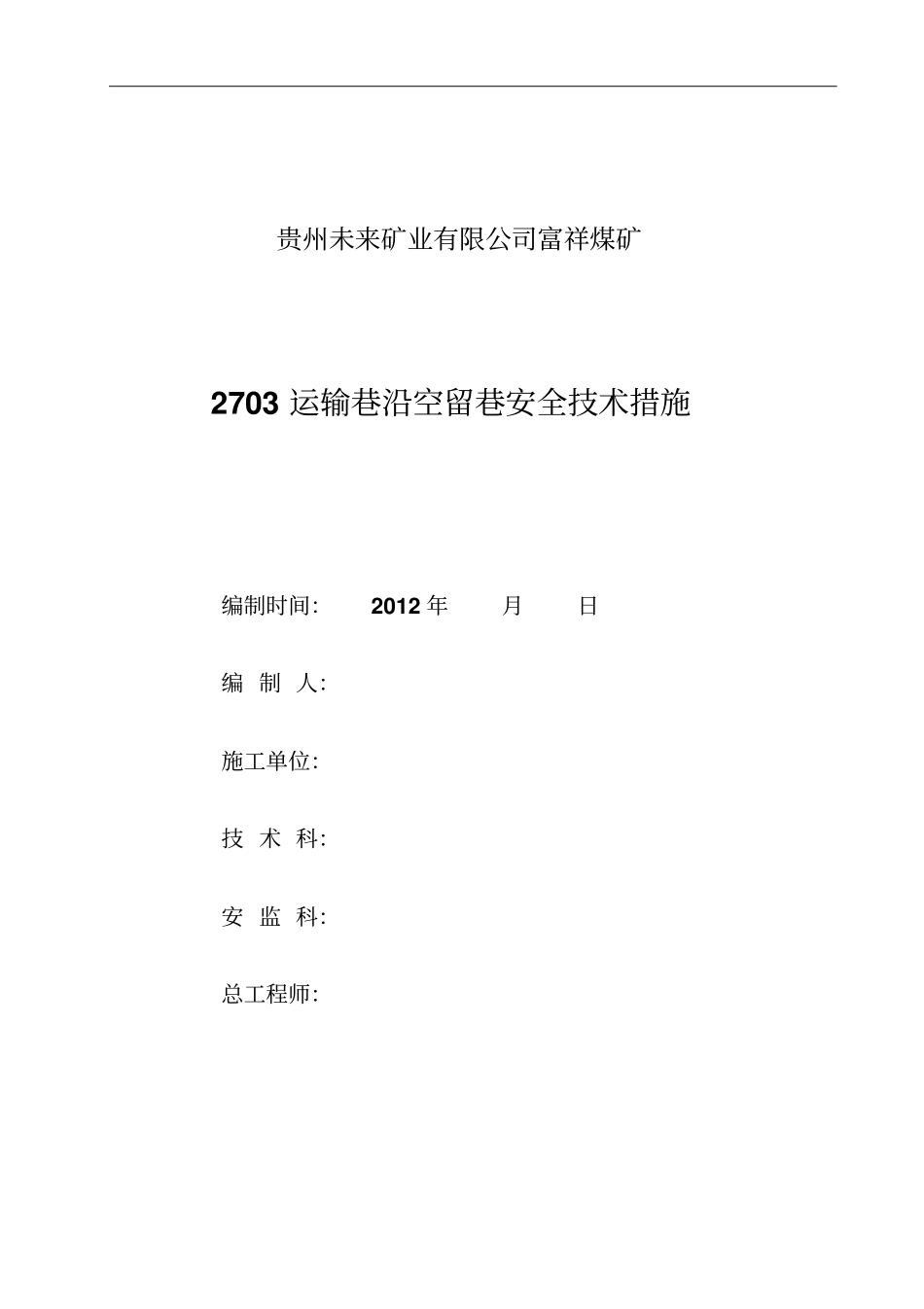

贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施编制时间：2012年月日编制人：施工单位：技术科：安监科：总工程师：贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施审批意见1、在地面砌块装车时，必须将装砌块车辆用卡轨器或木楔将车辆刹好，防止在装车过程中车辆滑动造成安全事故，且装车人员不少于2人。矚慫润厲钐瘗睞枥庑赖。2、施工现场必须严格瓦斯管理，瓦斯传感器T0及时前移，并保证其灵敏可靠。3、靠采空区侧掩体支护必要时必须挡好木板或金属网，防止采空区矸石窜入施工现场。4、墙体必须砌成一条直线，其偏差要小于±50mm。5、定期对墙体进行检查，发现漏风地段必须及时采区措施处理，防止巷道内风量减少造成事故。本会审意见共5条贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施富祥煤矿为了充分挖掘利用煤炭资源，实现无煤柱开采，缩短回采工作面的准备时间，缓解采掘接续紧张的问题。推广科技创新，经领导研究决定，在2703综采工作面的进风巷和回风巷作为沿空留巷巷道，为确保2703运输巷沿空留巷施工安全,特编制本安全技术措施.聞創沟燴鐺險爱氇谴净。一、施工准备1、沿空留巷施工所用的砌块、水泥、砂、施工工具、支护材料（单体、工字钢、木料等）提前准备到位。二、墙体形式混凝土砌块矩形直墙。三、墙体位置及参数墙体位于巷道采空区侧，巷道宽度4.3m，墙宽1.0m，沿空留巷保留巷道宽度3.4m。墙高砌筑到顶板，平均约2.3m。如图1所示。残骛楼諍锩瀨濟溆塹籟。单位：mm4400煤层底板留巷墙体100034002300图1墙体位置示意图贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施四、墙体结构及施工墙体结构如图2所示。砌墙施工砌块排列图如图3、4、5、6所示图2墙体结构示意图贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施第二皮第一皮图3墙体长度方向第一、第二皮砌块排列图（向上重复）注：水平灰缝厚度15mm，竖向灰缝厚度20mm。贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施490490320320320200200第一皮第二皮图4墙体宽度方向第一、第二皮砌块排列图（向上重复）注：水平灰缝厚度15mm，竖向灰缝厚度20mm。(第一皮只有一个灰缝20mm；第二皮两个灰缝，每个20mm；砌墙实际宽度1000mm。)贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施490200490200200200200200图5墙体第一皮砌块平面排列图注：竖向灰缝厚度20mm。贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施320300320200200200200200320图6墙体第二皮砌块平面排列图注：竖向灰缝厚度20m贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施1混凝土砌块：1.1砌块规格及数量：长度（mm）×宽度（mm）×厚度（mm）砌墙墙体在1.2米以下，采用以下规格砌块，共6皮，各3皮。（1）490×190×200mm如图7所示，（555米×5×2×3皮=16650块）图7第1、3、5皮混凝土砌块（2）320×190×200mm如图8所示，（555米×5×3×3皮=24975块）图8第2、4、6皮混凝土砌块为减少工人劳动强度，减轻砌块重量，砌墙墙体在1.2米以上，采用以下规格砌块，（490×190×150）mm是4皮，（320×190×150）mm是3皮。酽锕极額閉镇桧猪訣锥。（3）490×190×150mm如图9所示，（555米×5×2×4皮=22200块）贵州未来矿业有限公司富祥煤矿2703运输巷沿空留巷安全技术措施图9第7、9、11、13皮混凝土砌块（4）320×190×150mm如图10所示,（555米×5×3×3皮=24975块）图10第8、10、12皮混凝土砌块砌块采用C30钢筋混凝土预制，普通C30混凝土的表观密度为2450Kg/m3，则最大尺寸砌块重量为60.515kg。彈贸摄尔霁毙攬砖卤庑。1.2混凝土砌块强度等级：C30。1.3混凝土砌块配合比：水︰水泥︰粉煤灰︰砂︰石子=204kg︰434kg︰44kg︰604kg︰1140kg，其中：水泥为海螺P.O42.5普通硅酸盐水泥，砂为中砂，石子粒径5~25mm。謀荞抟箧飆鐸怼类蒋薔。（1）水泥海螺P.O42.5普通硅酸盐水泥;当使用中对水泥质量有怀疑或水泥出厂超过3个月时，应进行复验，并依据复验结果使用。厦礴恳蹒骈時盡继價骚。（2）细骨料贵州未来矿业有限公司富祥煤矿2703运输巷沿空留...
