手工电弧焊接工艺实训课件VIP免费

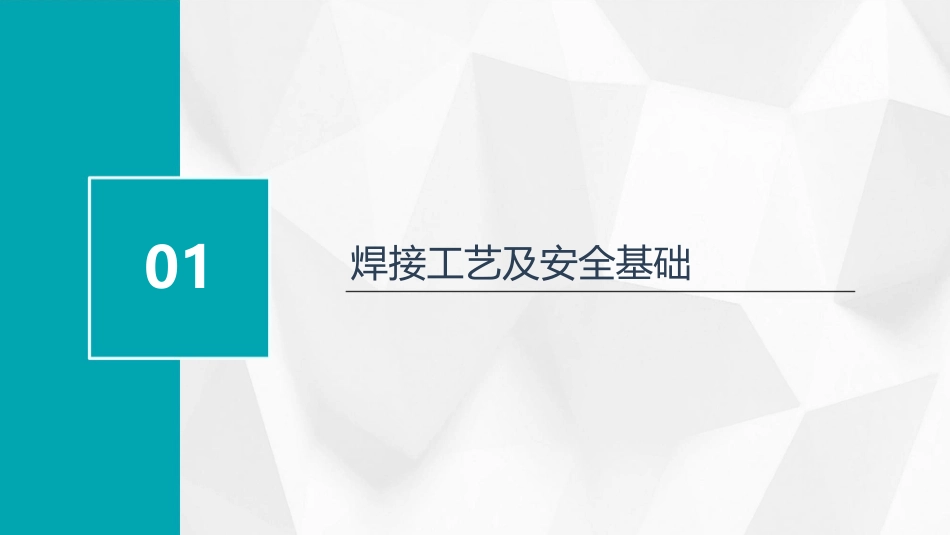

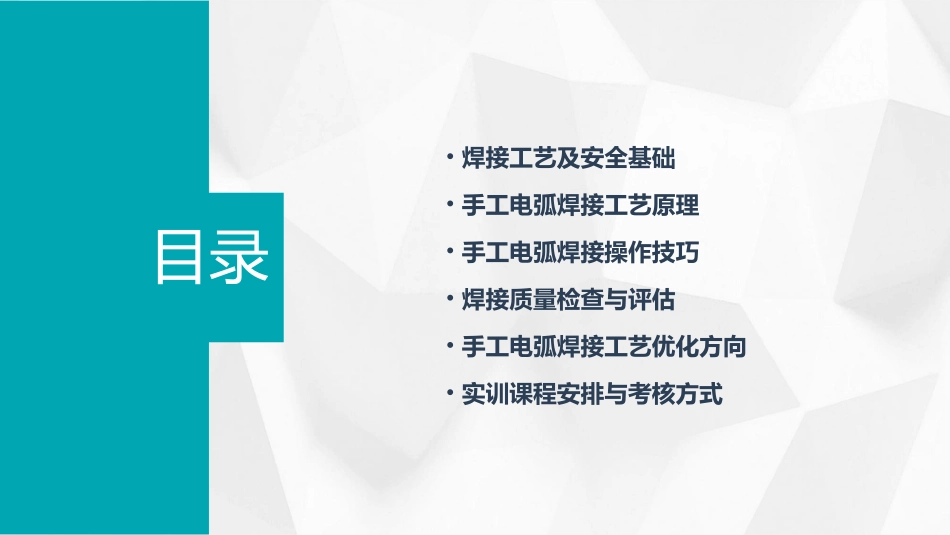

手工电弧焊接工艺实训课件目录•焊接工艺及安全基础•手工电弧焊接工艺原理•手工电弧焊接操作技巧•焊接质量检查与评估•手工电弧焊接工艺优化方向•实训课程安排与考核方式焊接工艺及安全基础0101焊接的定义和分类通过加热、加压或两者并用，并且用或不用填充材料，使两个分离的焊件达到原子间结合的一种加工方法。02手工电弧焊接工艺利用手工操纵焊条进行焊接的电弧焊接方法，简称手弧焊。03焊接工艺的历史和发展从古代的锻焊、铸焊到现代的电弧焊、激光焊等，焊接工艺不断发展和创新。焊接工艺简介焊接的特点01焊接具有节省金属材料、减轻结构重量、简化加工与装配工序、接头致密性好等优点。02焊接的应用领域广泛应用于机械制造、石油化工、电子通讯、航空航天、建筑桥梁等各个领域。03典型焊接结构如压力容器、船舶、车辆、飞机等，都需要通过焊接工艺实现结构的连接和固定。焊接特点及应用焊接安全卫生法规个人防护措施佩戴合适的防护眼镜、手套、鞋帽等个人防护用品，减轻焊接过程中可能产生的危害。焊接作业环境保持焊接作业环境整洁、通风良好，定期进行安全检查和隐患排查。遵守国家及行业相关安全卫生法规，确保焊接作业的安全与卫生。急救与消防措施熟悉并掌握常用的急救方法和消防器材的使用方法，以便在发生意外时能够及时处理。安全与卫生要求手工电弧焊接工艺原理02通过焊接电源产生的电压和电流，使焊条与工件之间产生电弧，引燃焊接过程。电弧引燃熔化与凝固冷却与结晶电弧产生的高温使焊条和工件熔化，形成熔池。熔池在电弧离开后迅速凝固，形成焊缝。焊接完成后，焊缝在自然冷却过程中逐渐结晶，形成致密的焊缝组织。030201电弧焊接过程由焊芯和药皮组成，焊芯主要起导电和填充焊缝的作用，药皮则用于稳定电弧、保护焊缝和添加合金元素。焊条用于自动或半自动焊接，成分与焊条相似，但无药皮，需配合保护气体使用。焊丝如二氧化碳、氩气等，用于保护焊接区域免受空气侵害，提高焊缝质量。保护气体电弧焊接材料影响焊接过程的稳定性和焊缝质量，过大易导致飞溅、气孔等缺陷，过小则使焊接过程困难。焊接电流影响焊接过程的稳定性和焊缝成形，过高易导致焊缝过宽、过低则使焊接过程困难。电弧电压影响焊缝成形和焊接效率，过快易导致焊缝不饱满、过慢则使热影响区过大。焊接速度手工电弧焊接工艺参数手工电弧焊接操作技巧03安全防护穿戴好防护服、手套、面罩等，确保工作区域通风良好，备好灭火器材。焊接材料选用合适的焊条、焊丝和焊剂，检查其质量证明文件，确保其符合规定标准。工件准备对待焊工件进行清洁处理，去除油污、锈迹等，准备好坡口和定位焊点。设备检查检查焊机、电缆、焊钳等设备的完好性，确保其安全可靠。焊接前的准备工作引弧采用划擦法或直击法引燃电弧，保持焊条与工件轻微接触，迅速提起焊条使电弧稳定燃烧。预热适当预热待焊部位，有利于降低冷却速度，减小焊接应力，防止裂纹产生。熔化与填充保持合适的焊条角度和运条速度，使焊条熔化并填满坡口，形成均匀的焊缝。收弧焊条移至焊缝终点时，应适当减慢运条速度，填满弧坑后熄弧。焊接操作基本步骤平焊保持焊条与工件垂直，采用直线形或锯齿形运条，注意焊条角度和运条速度的控制。横焊焊条与工件保持一定角度，采用斜圆圈形或锯齿形运条，注意防止咬边和焊瘤的产生。立焊由上向下或由下向上焊接时，应保持焊条与工件垂直，采用小月牙形或锯齿形运条，注意控制熔池温度和焊缝成形。仰焊焊接难度较大，应保持焊条与工件成一定角度，采用小月牙形或锯齿形运条，严格控制熔池温度和焊缝成形。不同位置的焊接技巧焊接质量检查与评估04尺寸检查测量焊缝的宽度、高度、余高等尺寸，确保其符合设计要求。外观检查观察焊缝表面是否平整、光滑，有无裂纹、气孔、咬边等缺陷。无损检测采用超声波、X射线等无损检测方法，检测焊缝内部是否存在缺陷。焊接质量检查方法质量评估指标包括焊缝外观、尺寸、内部质量等多项指标，各项指标均需达到相应标准才能判定为合格。焊接质量等级根据国家或行业标准，将焊接质量划分为不同等级，如一级、二级等。焊接质量评估标准如焊缝裂纹、气孔、咬边等，这些问...
