可编程序控制器的基础知识课件VIP免费

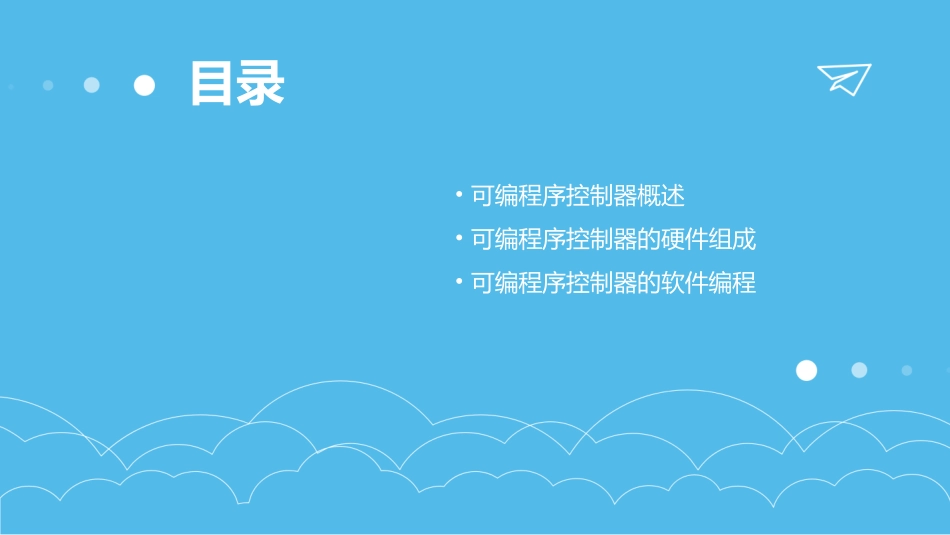

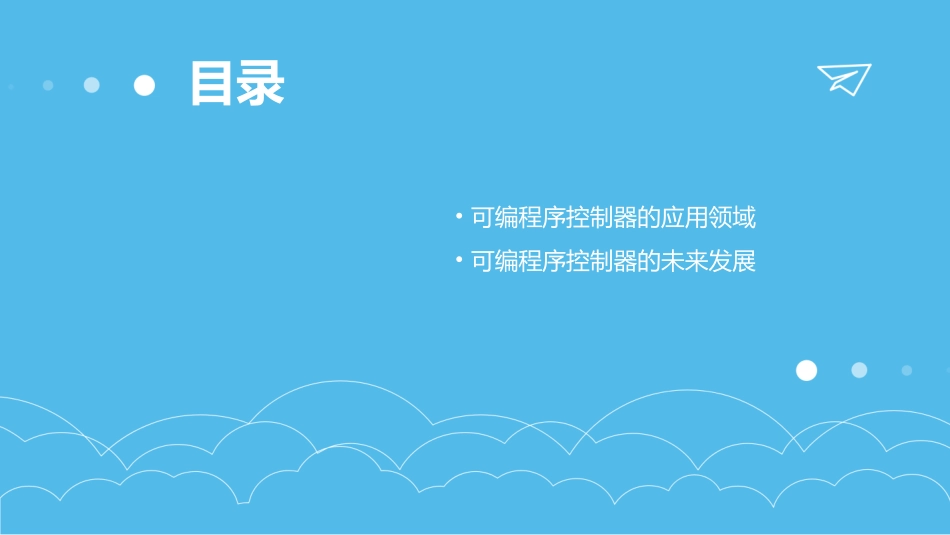

可编程序控制器的基础知识课件目录•可编程序控制器概述•可编程序控制器的硬件组成•可编程序控制器的软件编程目录•可编程序控制器的应用领域•可编程序控制器的未来发展可编程序控制器概述0101定义02特点可编程序控制器（PLC）是一种工业自动化控制装置，通过编程实现各种控制逻辑和功能。可靠性高、抗干扰能力强、通用性强、编程简单、扩展方便等。定义与特点01工作方式PLC采用循环扫描的工作方式，按照程序扫描顺序逐条执行指令。02数据输入与输出通过输入模块接收外部信号，通过输出模块控制外部设备。03存储器PLC内部具有存储器，用于存储程序、数据和系统参数等信息。工作原理010203PLC最早由美国通用汽车公司于20世纪60年代提出，目的是简化继电器逻辑控制。起源随着技术的不断发展，PLC的功能越来越强大，应用领域也越来越广泛。发展历程未来PLC将朝着更加智能化、网络化、集成化的方向发展。未来趋势历史与发展可编程序控制器的硬件组成02中央处理单元（CPU）是可编程序控制器的核心部件，负责执行用户程序和控制整个控制器的工作。CPU一般采用集成电路板，上面安装了微处理器、存储器、输入输出接口电路等。CPU的型号和性能直接影响可编程序控制器的处理速度、控制规模和功能。常见的CPU品牌有西门子、三菱、欧姆龙等。中央处理单元存储器是可编程序控制器内部用于存储程序和数据的部件。根据存储内容的不同，存储器可以分为系统程序存储器和用户程序存储器。系统程序存储器用于存储系统程序，如操作系统、编译程序等，一般不能修改。用户程序存储器用于存储用户编写的控制程序，可以根据需要进行修改。存储器I/O接口电路是可编程序控制器与外部设备进行信息交换的通道。I/O接口电路可以分为输入接口和输出接口，分别用于接收外部设备的输入信号和输出控制信号。可编程序控制器的I/O接口电路数量和类型需要根据实际应用需求进行选择。不同类型的可编程序控制器有不同的I/O接口电路，常见的有数字量输入输出接口、模拟量输入输出接口等。0102030405I/O接口电路电源是可编程序控制器的能源供给部件，用于提供控制器正常工作所需的电源电压。可编程序控制器的电源一般采用开关电源，具有体积小、重量轻、效率高等特点。电源的功率和电压需要根据控制器的实际需求进行选择，以保证控制器的稳定可靠运行。电源常见的编程设备包括编程器、手持编程器和计算机等，而编程软件则有各厂商提供的专用软件和通用的编程软件。通过编程设备和软件，用户可以方便地编写和调试控制器程序，并对控制器进行实时监控和管理。编程设备及软件是用于编写、调试和监控可编程序控制器程序的工具。编程设备及软件可编程序控制器的软件编程03指令表编程语言这是一种基于文本的编程语言，通过输入一系列操作指令来控制PLC。它是最早的PLC编程语言，也是最基础的。梯形图编程语言这是一种图形化的编程语言，通过绘制梯形图来描述控制逻辑。它直观易懂，适合初学者使用。功能块图编程语言这是一种类似于数字电路的编程语言，通过组合不同的功能块来实现控制逻辑。它适用于复杂的控制逻辑。结构化文本编程语言这是一种高级的文本编程语言，使用类似于Pascal或C语言的语法来描述控制逻辑。它适用于需要高级编程技巧的应用。编程语言01020304确保程序的结构和风格一致，便于阅读和维护。一致性原则尽量使用最少的指令和步骤实现所需的功能，避免不必要的复杂性。简洁性原则编写易于阅读和理解的程序，方便调试和维护。可读性原则确保程序在异常情况下能够安全地停止或恢复，避免设备损坏或人身伤害。安全性原则编程原则将程序划分为多个独立的功能模块，每个模块负责实现特定的功能，便于管理和维护。模块化编程合理安排程序的流程和控制结构，提高程序的执行效率和稳定性。优化程序结构在程序中添加注释和文档，说明程序的用途、功能、实现方法和注意事项等，方便阅读和理解。注释和文档对程序进行充分的测试和调试，确保程序的正确性和可靠性。测试和调试01030204编程技巧可编程序控制器的应用领域04总结词可编程序控制器在工业自动化领域中发挥着核心作用，主要用于控制和监控生产设备和生产线。详细...
