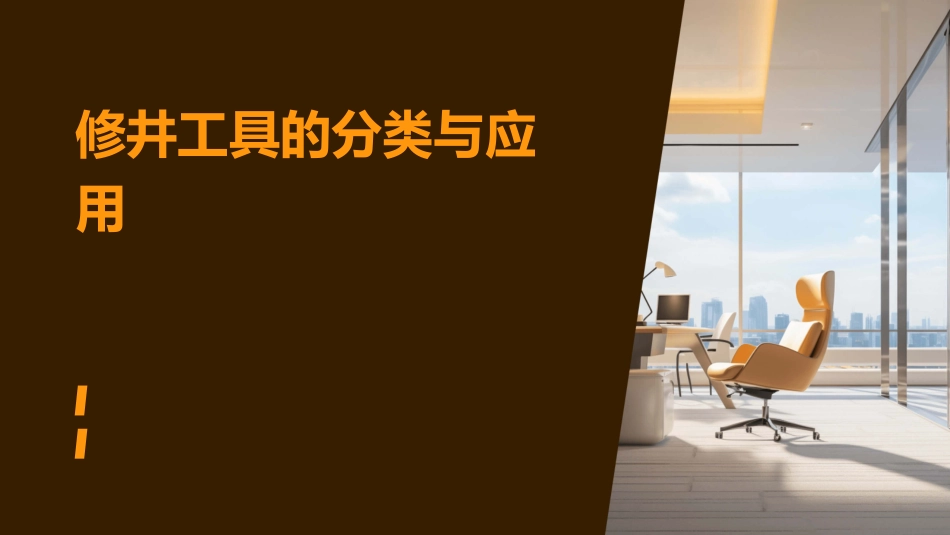

修井工具的分类与应用课件VIP免费

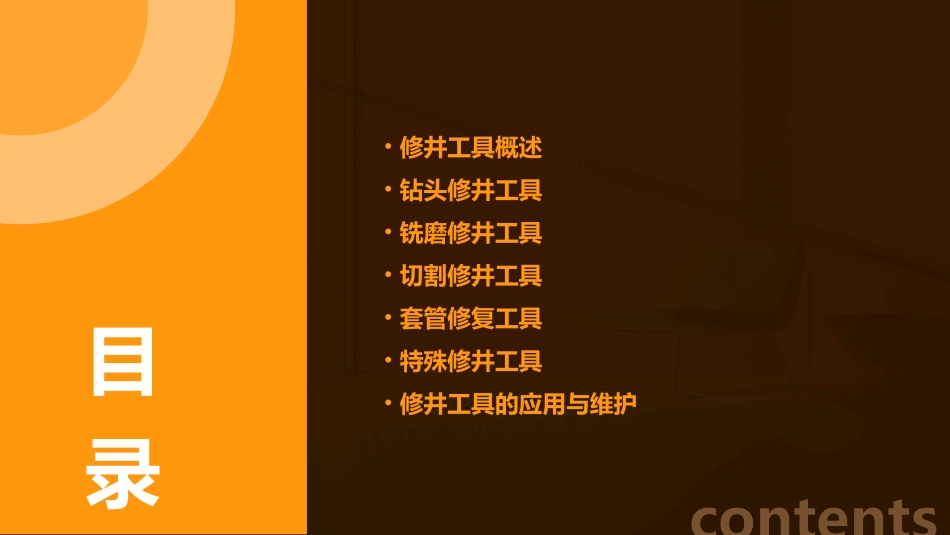

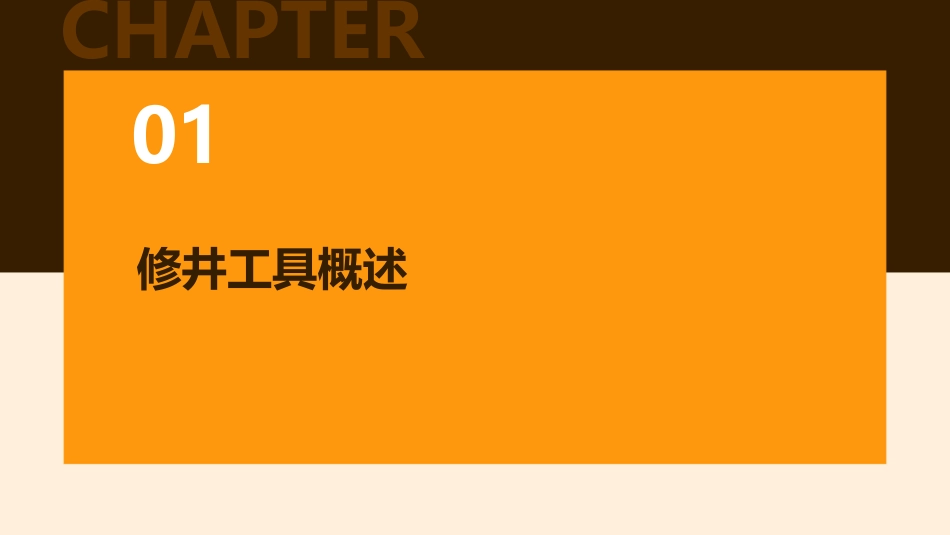

修井工具的分类与应用•修井工具概述•钻头修井工具•铣磨修井工具•切割修井工具•套管修复工具•特殊修井工具•修井工具的应用与维护contents目录CHAPTER01修井工具概述修井工具是用于石油、天然气等矿产资源开采过程中，对井进行修理和维护的各种工具和设备的总称。定义修井工具是保障石油、天然气等矿产资源顺利开采的关键，也是对井进行修理和维护的重要手段。重要性修井工具的定义与重要性根据用途和功能，修井工具可分为起下钻具、钻具、循环钻具、扩眼钻具、磨铣钻具、震击钻具和辅助钻具等。修井工具具有高强度、耐磨性、抗腐蚀性和可靠性等特点，以满足各种复杂和恶劣环境下的修井作业需求。修井工具的分类与特点特点分类随着科技的不断进步，修井工具也在不断升级和改进，呈现出高效率、高精度、高可靠性和智能化等发展趋势。发展趋势由于矿产资源开采的复杂性和恶劣环境，修井工具面临着各种挑战，如高温、高压、腐蚀和磨损等，需要不断提高其性能和质量。挑战修井工具的发展趋势与挑战CHAPTER02钻头修井工具结构特点01牙轮钻头由牙轮、轴承和钻头体组成。牙轮上装有多排牙齿，每个牙齿沿圆周呈螺旋状排列。工作原理02牙轮钻头依靠钻井液的冲击力和牙齿的剪切力破碎岩石。冲击力是由钻井液流经牙轮时产生的脉动压力所提供，而剪切力则是由牙轮牙齿与井底岩石的接触所产生的。应用范围03牙轮钻头适用于软到中硬地层的钻进，具有较高的钻速和较好的钻进效果。牙轮钻头结构特点刮刀钻头由刀片、刀背、刀翼和钻头体组成。刀片是刮刀钻头的核心部分，其形状和大小因地层和钻进要求而异。工作原理刮刀钻头依靠钻井液的冲击力和刀片的剪切力破碎岩石。冲击力是由钻井液流经刀片时产生的脉动压力所提供，而剪切力则是由刀片与井底岩石的接触所产生的。应用范围刮刀钻头适用于中硬到硬地层的钻进，特别是在处理井底不平或复杂地层时具有较高的效率。刮刀钻头结构特点喷射钻头由喷嘴、喷嘴座和钻头体组成。喷嘴是喷射钻头的核心部分，其形状和大小因地层和钻进要求而异。工作原理喷射钻头依靠高压钻井液通过喷嘴产生的冲击力和射流对井底岩石的冲蚀作用来破碎岩石。冲击力是由钻井液流经喷嘴时产生的压力所提供，射流则是由喷嘴出口的高速流动液体形成。应用范围喷射钻头适用于软到中硬地层的钻进，具有较高的钻速和较好的钻进效果。同时，由于其工作原理不同于牙轮和刮刀钻头，喷射钻头在处理井底不平或复杂地层时也具有较好的适应性。喷射钻头CHAPTER03铣磨修井工具总结词铣刀是铣磨修井工具中用于铣削和切割的工具。要点一要点二详细描述铣刀通常由刀头和柄部组成，刀头部分由硬质合金或其他高硬度材料制成，具有锋利的刃口和切削能力。柄部则是用来连接刀头和钻杆的部分，通常采用高强度材料制成，以确保连接的牢固性和抗疲劳性。应用场景在修井作业中，铣刀常用于铣削和切割井下管材、岩石等硬质材料，以清除堵塞、修复井身缺陷等。要点三铣刀总结词磨鞋是铣磨修井工具中用于磨削和打磨的工具。详细描述磨鞋通常由鞋头和柄部组成，鞋头部分由高强度、高耐磨材料制成，具有磨削和打磨的能力。柄部则是用来连接鞋头和钻杆的部分，通常采用高强度材料制成，以确保连接的牢固性和抗疲劳性。应用场景在修井作业中，磨鞋常用于磨削和打磨井下管材、岩石等硬质材料，以清除堵塞、修复井身缺陷等。磨鞋总结词应用场景详细描述扩孔器扩孔器是铣磨修井工具中用于扩大井眼直径的工具。在修井作业中，扩孔器常用于扩大井眼直径，以便于下入其他修井工具进行作业。同时，扩孔器也可以用于修复井身缺陷、提高井身质量等。扩孔器通常由刀翼和柄部组成，刀翼部分由硬质合金或其他高硬度材料制成，具有切削和扩孔的能力。柄部则是用来连接刀翼和钻杆的部分，通常采用高强度材料制成，以确保连接的牢固性和抗疲劳性。CHAPTER04切割修井工具油管锯主要用于切割油管、套管等管状物，以便进行后续的修井作业。作用油管锯可分为机械式和液压式两种。类型机械式油管锯依靠人力旋转锯片进行切割，液压式油管锯则依靠液压动力驱动锯片进行切割。工作原理在修井作业中，油管锯常用于切割油管、套管等管...
