芯片封装测试流程课件VIP免费

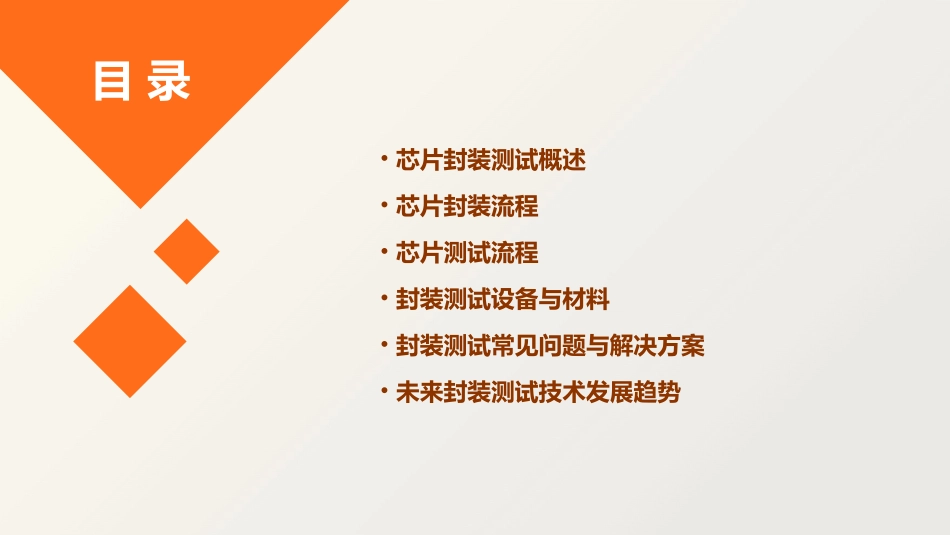

芯片封装测试流程课件目录•芯片封装测试概述•芯片封装流程•芯片测试流程•封装测试设备与材料•封装测试常见问题与解决方案•未来封装测试技术发展趋势01芯片封装测试概述封装测试的定义010203封装测试是对芯片的封装和测试两个环节的总称，是芯片生产流程中的重要环节。封装是指将芯片、引脚等元件封装成为一个完整的芯片，以确保芯片的可靠性和稳定性。测试是指对封装好的芯片进行功能和性能测试，以确保芯片的质量和性能符合要求。封装测试的重要性通过封装测试可以避免将有缺陷的芯片用于后续生产，从而降低生产成本和浪费。降低生产成本通过封装测试，可以发现芯片在生产和封装过程中可能出现的问题，并及时进行修复和改进，以确保芯片的可靠性和稳定性。确保芯片的可靠性和稳定性通过测试可以对芯片的功能和性能进行全面评估，及时发现和解决潜在问题，从而提高芯片的质量和性能。提高芯片的质量和性能记录测试结果对测试结果进行记录和分析，以便后续评估和改进。进行可靠性测试对芯片进行长时间、高强度的测试，以评估芯片的可靠性和稳定性。进行性能测试对芯片进行性能参数的测试，如功耗、速度、温度等，以确保芯片的性能符合要求。准备测试环境根据不同的测试需求，搭建相应的测试平台和设备。进行功能测试通过测试软件或测试程序对芯片进行功能测试，检查芯片是否正常工作。封装测试的流程简介02芯片封装流程010203粘接材料选择合适的粘接材料，如导电胶、导热胶等，以保证芯片与基板之间的可靠连接。粘接工艺采用点胶、印刷、涂布等工艺将粘接材料施加到芯片或基板上，然后进行热压或其他固化方式使粘接剂固化。粘接质量检测通过X射线检测、超声检测等方式对粘接质量进行检测，以确保粘接效果良好且无气泡、空洞等缺陷。芯片的粘接焊接材料选择合适的焊料、焊膏等焊接材料，以保证引脚与基板之间的可靠连接。焊接工艺采用波峰焊、回流焊等工艺将引脚焊接到基板上，控制焊接温度、时间和压力等参数以保证焊接质量。焊接质量检测通过外观检测、X射线检测等方式对焊接质量进行检测，以确保焊接效果良好且无虚焊、短路等缺陷。引脚焊接塑封工艺采用灌封、模压等工艺将塑封材料施加到芯片上，控制温度、压力和时间等参数以保证塑封效果。塑封质量检测通过外观检测、剥离强度检测等方式对塑封质量进行检测，以确保塑封效果良好且无气泡、裂纹等缺陷。塑封材料选择合适的塑封材料，如环氧树脂、硅橡胶等，以保护芯片免受环境影响和机械损伤。芯片的塑封成型工艺采用冲压、注塑等工艺将成型材料加工成所需的形状和尺寸，控制成型温度、压力和时间等参数以保证成型效果。成型质量检测通过尺寸检测、外观检测等方式对成型质量进行检测，以确保成型效果良好且符合设计要求。成型材料选择合适的切筋成型材料，如金属、塑料等，以实现芯片与外部电路的连接。切筋成型03芯片测试流程晶圆测试晶圆测试是在芯片制造过程中的一个环节，其主要目的是检测芯片的功能和性能是否符合设计要求。在晶圆测试环节中，测试人员会对晶圆进行一系列的电学和物理性能测试，以确定芯片是否存在缺陷或故障。测试的内容包括但不限于：开短路测试、电阻测试、电容测试、电流电压测试等。晶圆测试的目的是确保晶圆上的芯片都能够正常工作，并为后续的封装和成品测试提供基础数据。烧录测试1.A1.B1.D1.C烧录测试是在芯片封装完成后进行的一个环节，其主要目的是确保芯片的程序能够正确地写入并运行。在烧录测试环节中，测试人员会将程序烧录到芯片中，并对芯片进行功能和性能测试，以确保程序能够正常运行。测试的内容包括但不限于：程序写入、启动测试、功能测试、性能测试等。烧录测试的目的是确保芯片的程序能够正确地运行，并为后续的成品测试提供基础数据。输入标题02010403成品测试成品测试是在芯片封装完成后进行的一个环节，其主要目的是检测芯片的功能和性能是否符合设计要求，并确保芯片能够满足实际应用的需求。成品测试的目的是确保芯片能够满足实际应用的需求，并为最终的产品质量提供保障。测试的内容包括但不限于：功能测试、性能测试、可靠性测试、环境适应性测试等。在成品测试环节中...
