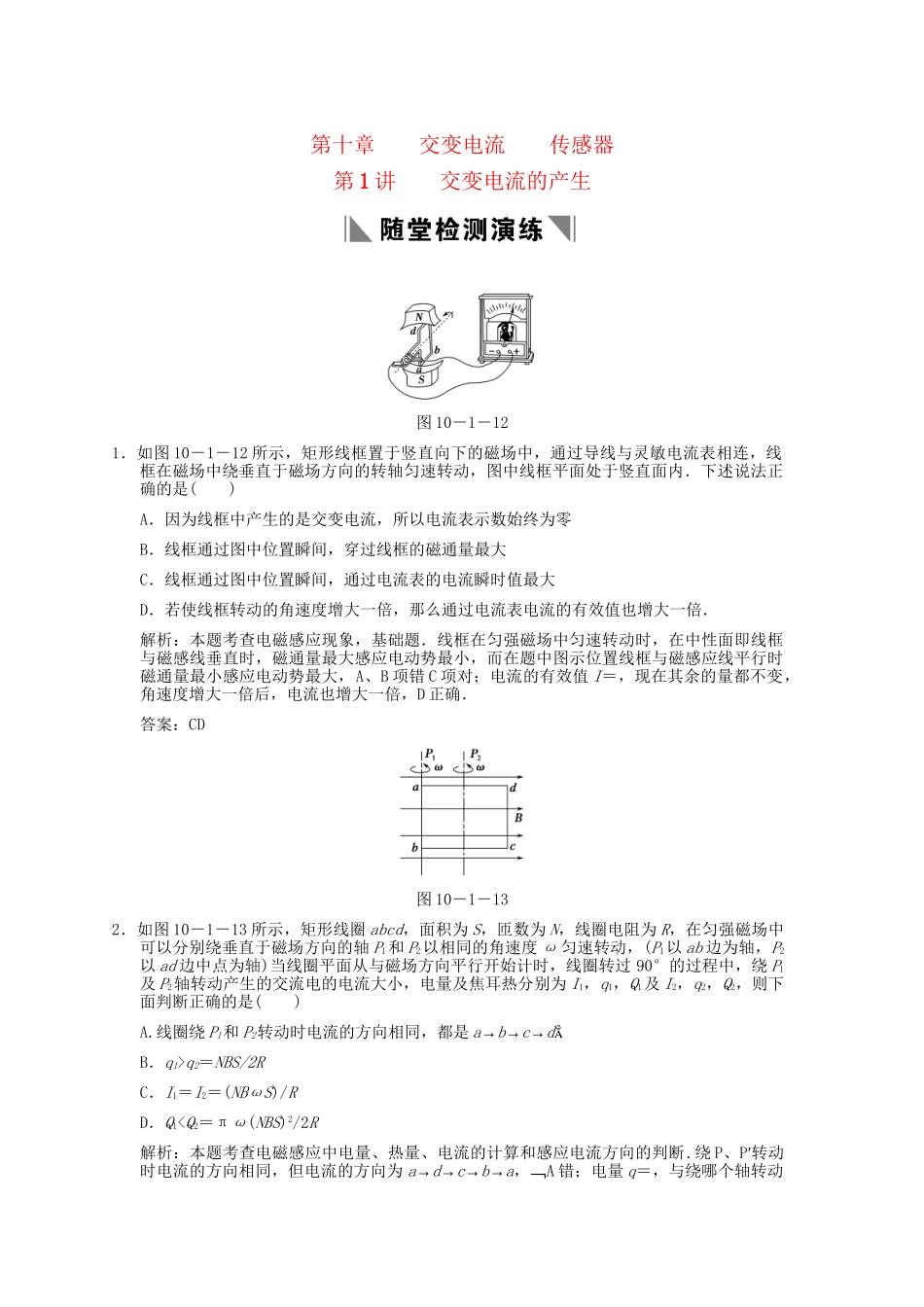

第十章交变电流传感器第1讲交变电流的产生图10－1－121．如图10－1－12所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内．下述说法正确的是()A．因为线框中产生的是交变电流，所以电流表示数始终为零B．线框通过图中位置瞬间，穿过线框的磁通量最大C．线框通过图中位置瞬间，通过电流表的电流瞬时值最大D．若使线框转动的角速度增大一倍，那么通过电流表电流的有效值也增大一倍．解析：本题考查电磁感应现象，基础题．线框在匀强磁场中匀速转动时，在中性面即线框与磁感线垂直时，磁通量最大感应电动势最小，而在题中图示位置线框与磁感应线平行时磁通量最小感应电动势最大，A、B项错C项对；电流的有效值I＝，现在其余的量都不变，角速度增大一倍后，电流也增大一倍，D正确．答案：CD图10－1－132．如图10－1－13所示，矩形线圈abcd，面积为S，匝数为N，线圈电阻为R，在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度ω匀速转动，(P1以ab边为轴，P2以ad边中点为轴)当线圈平面从与磁场方向平行开始计时，线圈转过90°的过程中，绕P1及P2轴转动产生的交流电的电流大小，电量及焦耳热分别为I1，q1，Q1及I2，q2，Q2，则下面判断正确的是()A.线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dB．q1>q2＝NBS/2RC．I1＝I2＝(NBωS)/RD．Q1
