火力发电厂生产基础知识简介课件VIP专享VIP免费

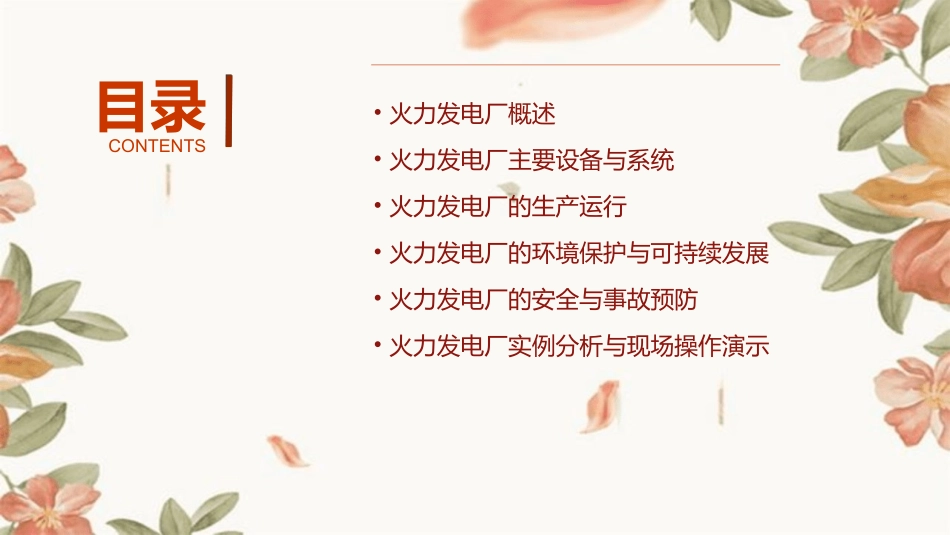

火力发电厂生产基础知识简介课件目录CONTENTS•火力发电厂概述•火力发电厂主要设备与系统•火力发电厂的生产运行•火力发电厂的环境保护与可持续发展•火力发电厂的安全与事故预防•火力发电厂实例分析与现场操作演示01火力发电厂概述定义工作原理火力发电厂的定义和工作原理火力发电厂的工作原理可以概括为“燃烧化石燃料→产生高温高压蒸汽→驱动涡轮机→带动发电机→产生电能”的流程。火力发电厂是利用化石燃料（如煤、石油、天然气等）燃烧产生的热能，通过发电设备转化为电能的生产设施。重要能源供应者能源安全与稳定性环境与可持续发展挑战火力发电厂在能源领域中的地位火力发电厂是目前全球最主要的电力供应来源之一，满足着大量人口和工业用电需求。火力发电厂在能源供应中具有相对稳定性，不受天气等自然因素影响，确保能源安全。虽然火力发电厂在能源供应中占据重要地位，但也面临着环境污染和碳排放等问题，需不断向清洁、高效、可持续的方向发展。涡轮机与发电机系统0102030405负责将化石燃料（通常是煤）从储存设施输送至锅炉进行燃烧。燃烧化石燃料产生高温高压蒸汽，蒸汽通过管道进入涡轮机。蒸汽在驱动涡轮机后经过冷却，回归为水，同时排放燃烧产生的废气，需进行环保处理。高温高压蒸汽驱动涡轮机旋转，涡轮机再带动发电机旋转，从而产生电能。对整个生产过程进行监控和调度，确保火力发电厂的安全、稳定、高效运行。火力发电厂的生产流程简介锅炉系统燃料供应系统控制系统冷却与排放系统02火力发电厂主要设备与系统锅炉主要由炉膛、过热器、再热器、省煤器和空气预热器等组成。设备组成锅炉通过燃烧燃料产生高温高压烟气，加热给水使其转化为高温高压蒸汽。工作原理锅炉是火力发电厂的核心设备之一，它的作用是将燃料的化学能转化为热能，为汽轮机提供动力。作用锅炉设备及其作用汽轮机主要由高压缸、中压缸、低压缸、发电机和控制系统等组成。设备组成工作原理作用高温高压蒸汽从锅炉进入汽轮机，推动汽轮机叶片旋转，从而驱动发电机发电。汽轮机是将热能转化为机械能的关键设备，它的性能直接影响到火力发电厂的发电效率和经济效益。030201汽轮机设备及其作用工作原理汽轮机带动发电机转子旋转，在定子绕组中产生感应电动势，经变压器升压后输入电网。设备组成发电机主要由转子、定子、冷却系统和励磁系统等组成。电气系统包括变压器、开关设备、保护装置等。作用发电机是火力发电厂将机械能转化为电能的核心设备，电气系统则负责将发电机发出的电能升压、传输并分配到用户端。发电机与电气系统03火力发电厂的生产运行燃料输送系统包括燃料储存设施、输送设备和计量装置，确保燃料安全、高效地输送至锅炉燃烧室。燃烧过程燃料在锅炉燃烧室内与空气进行燃烧反应，产生高温烟气，用于加热锅炉内的水，生成蒸汽。燃料选择火力发电厂常用的燃料包括煤、石油、天然气等，燃料的选择需根据资源供应、成本及环保要求进行综合考虑。燃料的输送与燃烧火力发电厂通常采用朗肯循环或其改进型，由锅炉、汽轮机、凝汽器和给水泵等设备组成，实现热能到机械能再到电能的转化。热力循环锅炉内的水在燃料燃烧产生的高温烟气加热下，蒸发成高温高压蒸汽，然后推动汽轮机旋转。蒸汽生成蒸汽的温度和压力是影响汽轮机效率的关键因素，提高蒸汽参数有助于提高电厂热效率。蒸汽参数热力循环与蒸汽生成高温高压蒸汽推动汽轮机旋转，汽轮机带动发电机转子旋转，发电机在磁场作用下产生电能。汽轮机发电发电机输出的电能经过变压器升压，然后通过输电线路送至电网，实现并网运行。电力变压与输电电厂需根据电网调度要求，调整机组出力，确保电力供应稳定可靠，同时降低运行成本。调度与运行电力生产与并网运行04火力发电厂的环境保护与可持续发展01020304烟气脱硫氮氧化物控制粉尘治理废水处理火力发电厂的环保措施采用高效脱硫技术，减少二氧化硫排放，降低对大气的污染。通过燃烧优化、选择性催化还原等技术手段，降低氮氧化物的排放，减轻对环境的压力。对生产过程中产生的废水进行深度处理，实现废水零排放或达标排放，减少对水体的污染。采用电除尘、布袋除尘等措施，有效去除...
