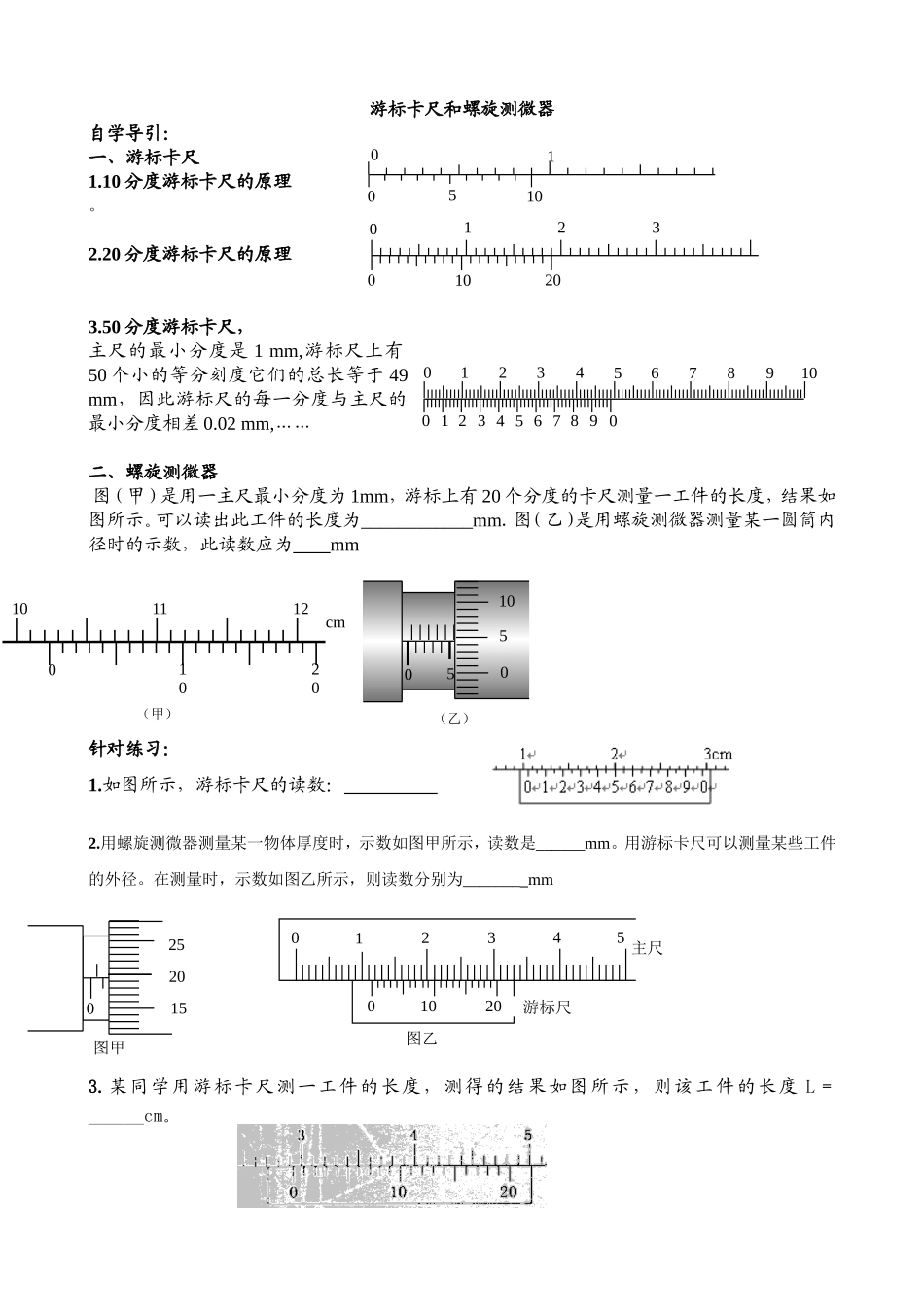

游标卡尺和螺旋测微器自学导引：一、游标卡尺1.10分度游标卡尺的原理。2.20分度游标卡尺的原理3.50分度游标卡尺，主尺的最小分度是1mm,游标尺上有50个小的等分刻度它们的总长等于49mm，因此游标尺的每一分度与主尺的最小分度相差0.02mm,……二、螺旋测微器图（甲）是用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为____________mm．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此读数应为mm针对练习：1.如图所示，游标卡尺的读数：2.用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______mm3.某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L＝______cm。152051005100（乙）（甲）10011121020cm图乙01020012345主尺游标尺图甲0510202515051001010200123012345678900123456789104.用游标卡尺测量某一物体的厚度，如图所示，正确的读数是mm5.用游标为50分度的游标卡尺测量某工件的长度时，示数如图所示,则测量结果应该读作________mm.6.（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为mm．（2）现用游标为50分度的卡尺的（填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为mm．7.一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是cm；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为cm．8.读出游标卡尺和螺旋测微器的读数：(1)游标卡尺读数为_______cm．(2)螺旋测微器读数为_____mm．9.一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是_____________cm。1245670891033012456789001212AB051056(1)（2）图乙
