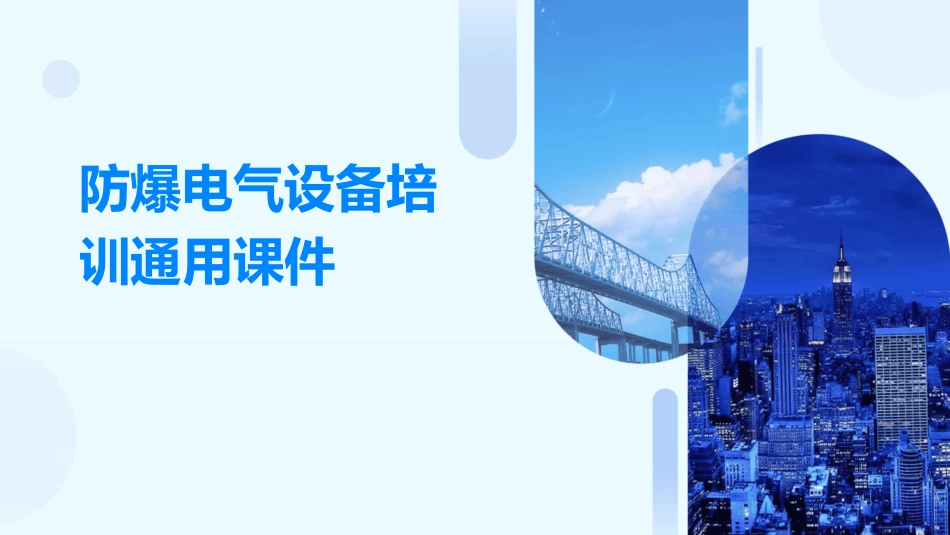

防爆电气设备培训通用课件VIP免费

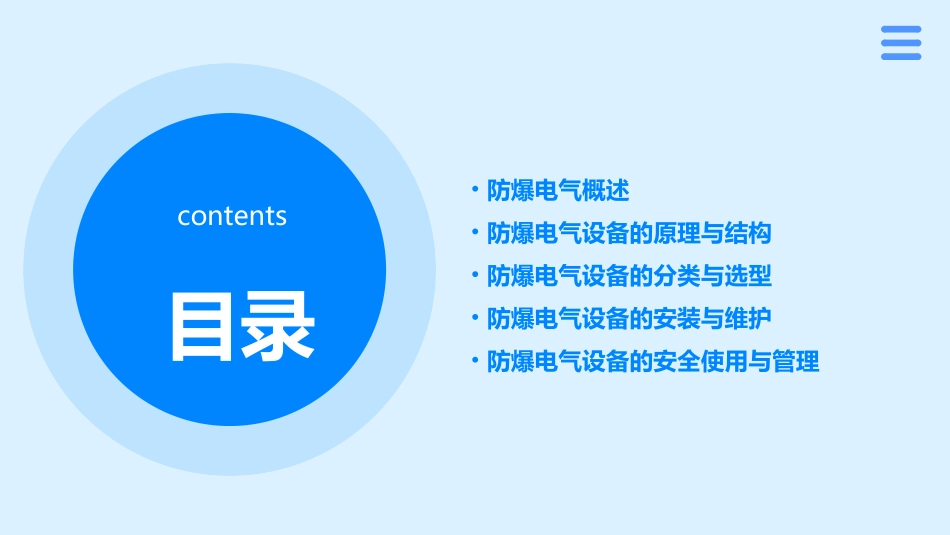

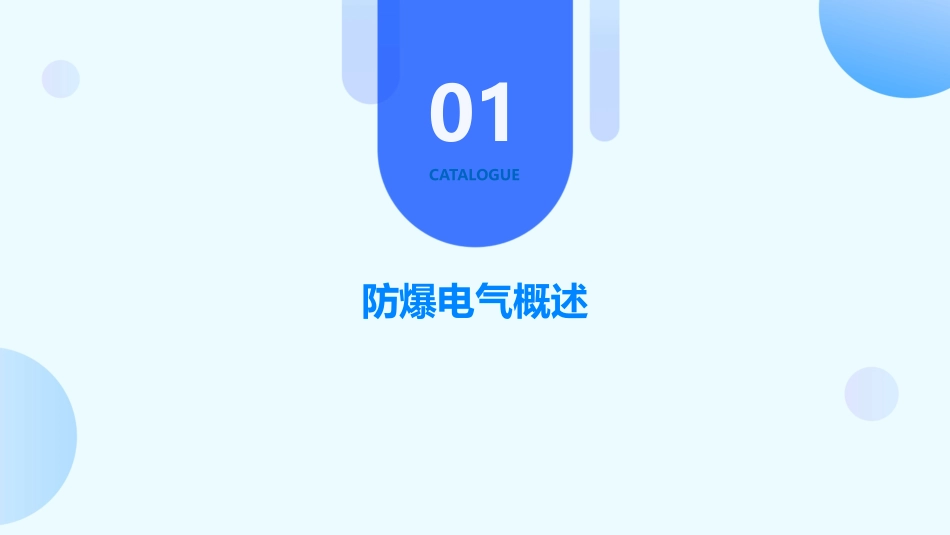

防爆电气设备培训通用课件目录contents•防爆电气概述•防爆电气设备的原理与结构•防爆电气设备的分类与选型•防爆电气设备的安装与维护•防爆电气设备的安全使用与管理防爆电气概述01CATALOGUE指在易燃易爆危险场所使用的电气设备，其设计和结构应能防止由于电气引起火灾和爆炸事故的发生。防爆电气根据爆炸性环境的频率和持续时间，防爆电气设备分为Ⅰ类、Ⅱ类和Ⅲ类。防爆电气分类防爆电气设备外壳上应标明防爆标志，包括防爆型式、类别、级别、温度组别等信息。防爆标志防爆电气的基本概念石油、化工、天然气等易燃易爆危险场所。制药、食品加工等特殊工业领域。矿井、隧道等地下作业场所。防爆电气的应用领域如IECEx、ATEX等，用于规范不同国家和地区防爆电气设备的生产和应用。国际标准国家标准行业标准如GB3836、GB12476等，适用于国内防爆电气设备的生产和应用。如AQ3009等，针对特定行业或领域制定防爆电气相关标准和规范。030201防爆电气的标准与法规防爆电气设备的原理与结构02CATALOGUE防爆电气设备的基本原理是利用特殊的设计和工艺，使设备在运行过程中产生的电火花、高温或潜在的点火源与爆炸性环境隔离，从而防止爆炸事故的发生。防爆电气设备通常采用增安型、隔爆型、本质安全型等不同类型，以满足不同危险区域的使用要求。防爆电气设备的设计和制造需要遵循国家和国际防爆标准，确保设备的安全性和可靠性。防爆电气设备的原理防爆电气设备的结构通常包括外壳、接线端子、开关、传感器、执行器等部分。接线端子和开关是电气设备与外部电路连接的接口，需要具备防水、防尘、防腐等功能。外壳是防爆电气设备的重要组成部分，通常采用坚固、耐用的材料制成，能够承受爆炸压力和冲击。传感器和执行器是控制和监测设备运行状态的部件，需要具备高精度、高稳定性和可靠性。防爆电气设备的主要结构输入标题02010403防爆电气设备的安全要求防爆电气设备的安全要求包括设备的设计、制造、安装、使用和维护等方面。在安装和使用阶段，需要遵循国家和国际标准，确保设备的安装和使用符合规范要求，同时需要定期进行维护和检查，确保设备的安全运行。在制造阶段，需要采用合格的原材料和工艺，确保设备的制造质量和防爆性能。在设计阶段，需要充分考虑设备的防爆性能、安全性能和使用寿命，确保设备的安全性和可靠性。防爆电气设备的分类与选型03CATALOGUE防爆电气设备的分类隔爆型电气设备通过将设备内部可能发生的爆炸隔绝在设备内部，防止爆炸传播到外部环境。增安型电气设备通过增强设备的安全措施，降低设备在正常运行时产生电火花、电弧或高温的可能性。本质安全型电气设备通过降低设备内部电路的能量，使其在正常工作或故障状态下产生的电火花、电弧或高温均不能引燃爆炸性气体。正压型电气设备通过向设备内部充入保护气体，保持设备内部压力高于外部环境压力，以防止外部爆炸性气体进入设备内部。根据爆炸性环境的等级和危险程度选择相应的防爆电气设备。根据设备的使用环境和条件选择合适的防爆电气设备，如温度、湿度、压力、化学腐蚀等。根据设备的功率和电流选择合适的防爆电气设备，以确保设备的正常运行和安全性。根据设备的安装和维护要求选择合适的防爆电气设备，以确保设备的可靠性和使用寿命。01020304防爆电气设备的选型原则010204防爆电气设备的选型步骤确定爆炸性环境的等级和危险程度。根据使用环境和条件选择相应的防爆电气设备类型。根据设备的功率和电流选择合适的防爆电气设备规格。根据安装和维护要求选择合适的防爆电气设备品牌和型号。03防爆电气设备的安装与维护04CATALOGUE防爆电气设备应由专业人员进行安装，确保遵守国家和行业标准。安装时应选择合适的防爆型式，根据爆炸性环境的等级和危险区域的划分进行选择。安装过程中应确保设备接地可靠，电气连接牢固，密封良好，以防止爆炸性气体进入设备内部。防爆电气设备的安装要求根据需要更换磨损或老化的部件，如轴承、密封圈、电缆等。定期对防爆电气设备进行清理，去除灰尘和污垢，保持设备清洁。定期对防爆电气设备进行检查，包括外观、紧固件、密封件、电缆连接等。防爆电气设备的维护保...
