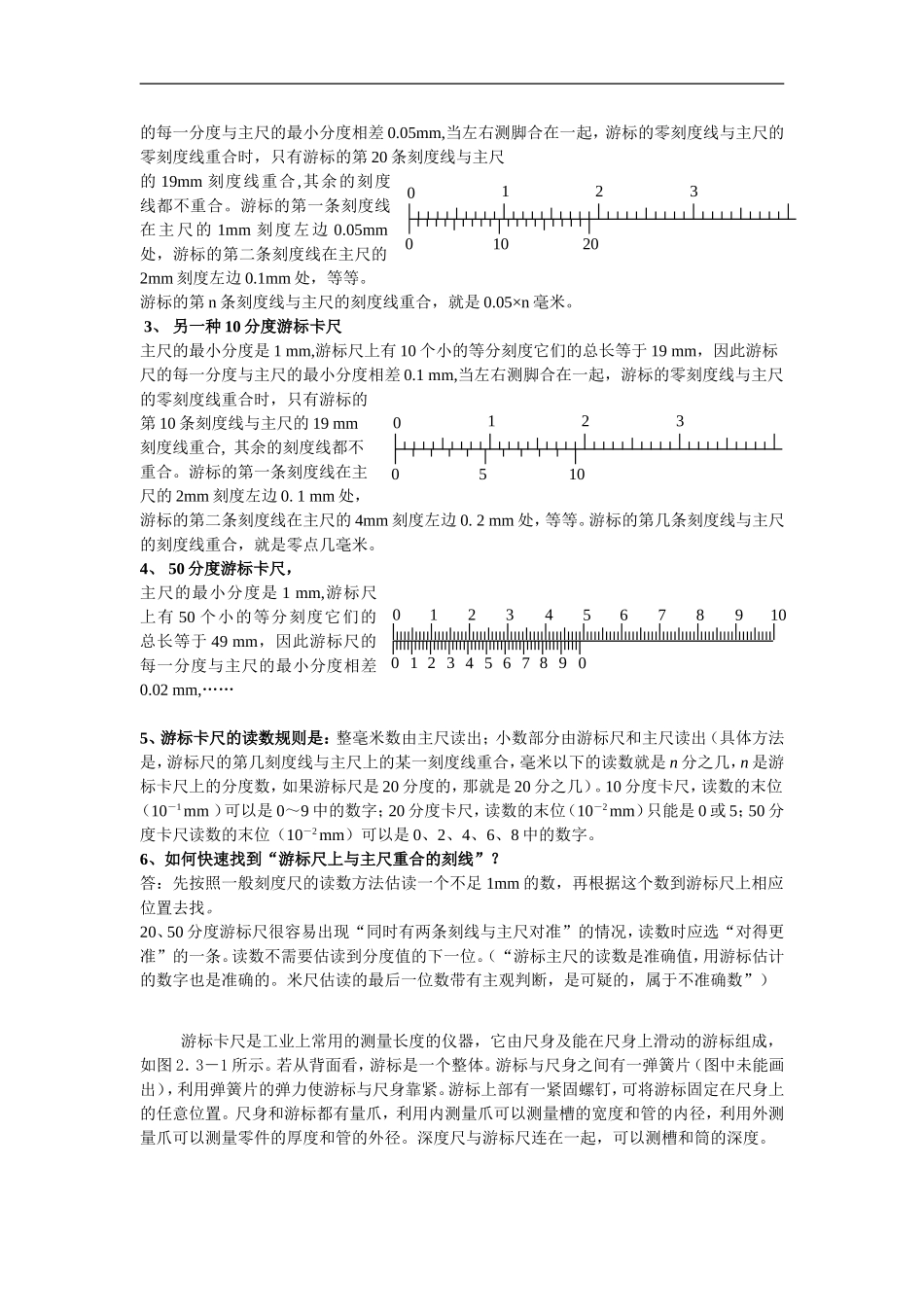

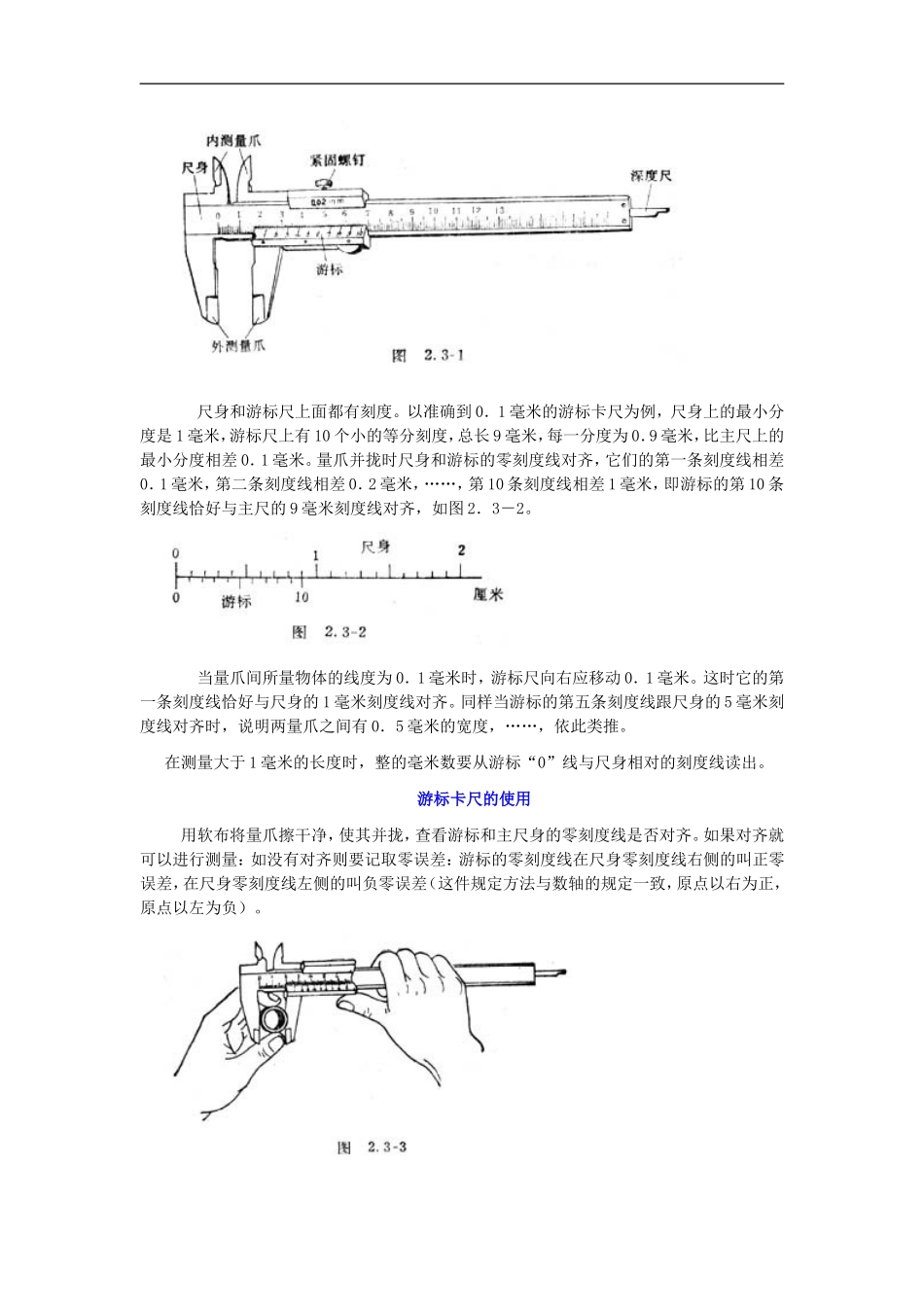

游标卡尺和螺旋测微器游标卡尺实验目的1、学习游标卡尺的使用方法。2、学会游标卡尺的读数方法。实验原理1、游标卡尺是将一微小量加以放大，然后进行读数。2、常用的游标卡尺可以精确到0.1mm有的可以精确到0.05mm和0.02mm。3、用它可以测量物体的厚度或外径、孔的内径或槽宽、容器的深度。4、游标卡尺的读数方法：以游标0刻度线为准在主尺上读出整毫米L1,再看哪条刻度线与主尺上某刻度线对齐，由游标上读出毫米以下的小数L2,则总的读数为：L=L1+L2。注意事项1、游标卡尺的正确手持方法。右手正面握尺，用拇指推动游标，左手持物。2、测量前要检查零点。3、要弄清读数方法。一、刻度尺常用刻度尺的最小刻度为lmm。用刻度尺测量物体的长度时要注意以下几点：1、刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。2．为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。3.毫米以下的数值要估读一位，估读最小刻度值的1/10。4.测量精度要求高时，要进行重复测量后取平均值。可用“累积法”测细金属丝的直径或一张白纸的厚度。二、游标卡尺1、10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm处，等等。游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。2、20分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺051001的每一分度与主尺的最小分度相差0.05mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米。3、另一种10分度游标卡尺主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。游标的第一条刻度线在主尺的2mm刻度左边0.1mm处，游标的第二条刻度线在主尺的4mm刻度左边0.2mm处，等等。游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。4、50分度游标卡尺，主尺的最小分度是1mm,游标尺上有50个小的等分刻度它们的总长等于49mm，因此游标尺的每一分度与主尺的最小分度相差0.02mm,……5、游标卡尺的读数规则是：整毫米数由主尺读出；小数部分由游标尺和主尺读出（具体方法是，游标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n分之几，n是游标卡尺上的分度数，如果游标尺是20分度的，那就是20分之几）。10分度卡尺，读数的末位（10－1mm）可以是0～9中的数字；20分度卡尺，读数的末位（10－2mm）只能是0或5；50分度卡尺读数的末位（10－2mm）可以是0、2、4、6、8中的数字。6、如何快速找到“游标尺上与主尺重合的刻线”？答：先按照一般刻度尺的读数方法估读一个不足1mm的数，再根据这个数到游标尺上相应位置去找。20、50分度游标尺很容易出现“同时有两条刻线与主尺对准”的情况，读数时应选“对得更准”的一条。读数不需要估读到分度值的下一位。（“游标主尺的读数是准确值，用游标估计的数字也是准确的。米尺估读的最后一位数带有主观判断，是可疑的，属于不准确数”）游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图2．3－1所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利...
