手工电弧焊接工艺实训资料教学课件VIP免费

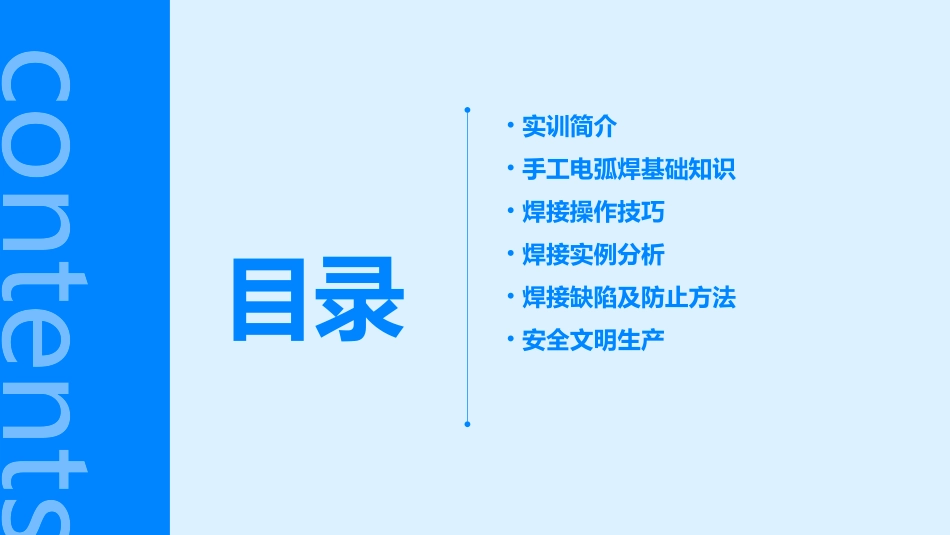

手工电弧焊接工艺实训资料教学课件contents目录•实训简介•手工电弧焊基础知识•焊接操作技巧•焊接实例分析•焊接缺陷及防止方法•安全文明生产实训简介01CATALOGUE掌握手工电弧焊接的基本操作技能了解手工电弧焊接的工艺流程和规范提高手工电弧焊接的焊接质量和效率实训目的电焊机焊条保护气体工具和防护用具01020304实训设备实训场地应宽敞、明亮、通风良好，并配备防火措施。学生在实训中应穿戴防护用具，如防护眼镜、手套等。实训场地应设有焊接工作台、焊接支架等必要的设备。在实训过程中，学生应严格遵守安全操作规程，避免发生安全事故。实训场地及安全要求手工电弧焊基础知识02CATALOGUE电极的作用手工电弧焊中，电极为产生电弧和维持电弧稳定燃烧的重要部件。电极材料的选择对焊接质量有着重要影响。电弧的产生手工电弧焊是利用电弧产生的高温熔化金属，实现焊接的过程。电弧的产生涉及到电流、电极材料和气体介质等因素。气体介质的作用在手工电弧焊中，气体介质对电弧的稳定性和焊接质量具有重要影响。不同类型的气体介质对电弧的能量、温度和等离子体性质有着不同的影响。手工电弧焊的基本原理包括金属材料的准备、电极的选择和调整、焊接设备的检查等。焊接前的准备通过调整电极与工件之间的距离、焊接电流和气体介质流量等参数，实现电弧的稳定点燃。电弧的稳定点燃在焊接过程中，需要控制焊接速度、电流和电压等参数，以确保焊接质量。焊接过程的控制包括清理焊渣、检查焊接质量、调整电极等。焊接结束后的处理手工电弧焊的焊接过程手工电弧焊需要操作人员进行手动操作，因此对操作人员的技能要求较高。手工操作高质量焊接应用范围广手工电弧焊可以获得高质量的焊接接头，具有较高的强度和耐腐蚀性。手工电弧焊广泛应用于各种金属材料的焊接，如碳钢、不锈钢、铝及铝合金等。030201手工电弧焊的特点和应用焊接操作技巧03CATALOGUE保持舒适的坐姿，头部稍微前倾，两眼正视焊缝，避免过度紧张。正确的焊接姿势采用正确的握持焊枪手法，保持焊枪稳定，避免抖动和过度用力。握持焊枪手法在焊接过程中，保持焊枪平稳移动，避免突然的起步和停止。移动焊枪技巧焊接姿势和操作手法根据焊条直径和焊接厚度选择合适的焊接电流。焊接电流选择根据焊缝位置和焊条性质调整焊条角度，保持与焊缝的良好接触。焊条角度调整掌握合适的焊接速度，避免过快或过慢，以确保焊接质量。焊接速度控制焊接参数选择和调节了解并遵守焊接工艺规程，包括焊接前的准备、焊接过程中的操作和焊接后的处理等。焊接工艺规程根据焊接材料和焊接要求，设计合理的焊接接头形式和尺寸。焊接接头设计掌握常见的坡口加工方法，如V形坡口、U形坡口等，以获得良好的焊接效果。焊接接头坡口加工焊接工艺规程和焊接接头设计焊接实例分析04CATALOGUE焊接方法手工电弧焊是常用的焊接方法，操作简单，适用于各种厚度和形状的低碳钢板。焊接过程焊接前需清理干净焊缝，预热焊件，保证焊透。焊接时采用短弧操作，直线运条，焊后进行热处理。焊接材料选择低碳钢板材质较软，易于焊接，一般选择E4303焊条。低碳钢板的焊接123不锈钢管材质较硬，需要选择适合的焊条，如304不锈钢焊条。焊接材料选择不锈钢管一般采用手工电弧焊或氩弧焊进行焊接。焊接方法焊接前清理干净焊缝，选择合适的坡口形式，预热焊件，保证焊透。焊接时采用短弧操作，直线运条，焊后进行热处理。焊接过程不锈钢管的焊接异种钢的焊接需要选择适合两种钢材的焊条，如低合金高强度结构钢和耐热钢的焊接需选用E55型焊条。焊接材料选择异种钢的焊接一般采用手工电弧焊或氩弧焊进行焊接。焊接方法焊接前清理干净焊缝，选择合适的坡口形式，预热焊件，保证焊透。焊接时采用短弧操作，直线运条，焊后进行热处理。焊接过程异种钢的焊接焊接缺陷及防止方法05CATALOGUE焊缝尺寸小于标准要求，需要加大焊接电流，适当延长焊接时间。焊缝尺寸过小焊缝尺寸大于标准要求，需要减小焊接电流，适当缩短焊接时间。焊缝尺寸过大焊缝尺寸不符合要求由于焊接电流过大或电弧过长，导致咬边深度超标，需要减小焊接电流或缩短电弧长度。由于焊接速度过快或焊接角度不当...
