先导型溢流阀结构原理课件1VIP免费

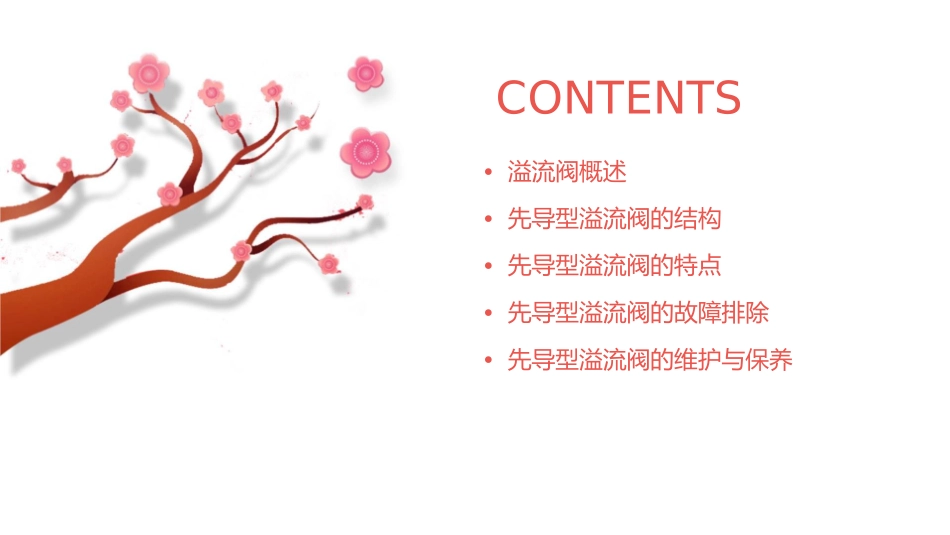

先导型溢流阀结构原理课件CONTENTS•溢流阀概述•先导型溢流阀的结构•先导型溢流阀的特点•先导型溢流阀的故障排除•先导型溢流阀的维护与保养01溢流阀概述溢流阀的定义01溢流阀是一种阀门装置，主要用于控制管道或容器内的压力，防止压力过高或过低。02当管道或容器内的压力超过预定值时，溢流阀会自动开启，使多余的流体流出，以保持压力稳定。溢流阀的分类先导型溢流阀利用小流量控制大流量，具有反应灵敏、控制精度高等优点。直动型溢流阀通过弹簧和液体的直接作用实现压力控制，结构简单，但响应速度较慢。差动型溢流阀通过调节差动活塞的位置来控制压力，适用于高压、大流量场合。溢流阀的应用汽车领域用于调节发动机机油压力，保证发动机正常运转。工业领域用于控制液压系统、气瓶压力等，保证设备安全运行。航空航天领域用于调节燃料压力，保证飞行安全。02先导型溢流阀的结构先导阀部分先导阀的组成先导阀的工作原理当系统压力达到先导阀的弹簧压力时，锥阀芯打开，使主阀上腔的油液通过先导阀流回油箱，从而降低主阀上腔的压力，使主阀打开。先导阀主要由阀座、锥阀芯和弹簧等组成。先导阀的作用先导阀用于控制主阀的开启和关闭，通过调节先导阀的弹簧压力来控制溢流压力。主阀部分主阀的组成主阀的作用主阀的工作原理主阀主要由阀体、阀芯、弹簧和密封圈等组成。主阀用于实现溢流功能，当系统压力超过溢流压力时，主阀打开，使油液通过主阀流回油箱。当先导阀打开后，主阀上腔的压力降低，当系统压力超过溢流压力时，主阀芯在油液压力的作用下向上移动，使油液通过主阀流回油箱。先导型溢流阀的工作原理工作原理概述工作过程特点先导型溢流阀通过先导阀控制主阀的开启和关闭，实现溢流功能。当系统压力超过溢流压力时，主阀打开，使油液通过主阀流回油箱。当系统压力逐渐升高时，先导阀的锥阀芯在油液压力的作用下向下移动，当系统压力达到先导阀的弹簧压力时，锥阀芯打开，使主阀上腔的油液通过先导阀流回油箱，从而降低主阀上腔的压力。当系统压力超过溢流压力时，主阀芯在油液压力的作用下向上移动，使油液通过主阀流回油箱。先导型溢流阀具有灵敏度高、调节方便、稳定性好等优点，广泛应用于各种液压系统中。03先导型溢流阀的特点压力稳定先导型溢流阀采用先导控制原理，通过先导阀调节主阀芯的运动，实现精确的压力控制。溢流阀通过控制主阀芯的开口度来稳定系统压力，确保压力波动在允许范围内。先导型溢流阀具有较高的压力稳定性，能够减小压力波动对系统稳定性的影响。流量调节先导型溢流阀通过调节先导阀的弹簧预紧力和先导阀芯的开口度，实现对系统流量的调节。流量调节范围较大，适用于不同调节过程简单方便，能够快速响应系统流量变化，提高系统的动态性能。流量需求的工况。防止气穴与气蚀先导型溢流阀采用先导控制原理，能够减小主阀芯运动时的阻尼，降低气穴与气蚀的发生概率。先导型溢流阀的先导阀通常采用小开口设计，减小了流体通过先导阀时的流速，进一步降低气穴与气蚀的风险。先导型溢流阀的结构设计充分考虑了流体动力学特性，能够有效地防止气穴与气蚀对阀门性能的影响。04先导型溢流阀的故障排除压力波动大总结词压力波动大可能是由于先导型溢流阀的内部结构或外部环境变化所引起的。详细描述先导型溢流阀在高压或大流量工况下工作时，可能会因为内部元件的摩擦、气蚀或外部管道振动等因素导致压力波动。此外，先导阀芯与阀座之间的密封性能下降或阻尼孔堵塞等也可能引起压力波动。流量调节失灵总结词流量调节失灵可能是由于先导型溢流阀的调节机构或控制信号出现故障所引起的。详细描述先导型溢流阀的流量调节失灵可能是由于调节螺钉松动、弹簧断裂或阻尼孔堵塞等原因造成的。此外，控制信号的传递延迟或不准确也可能导致流量调节失灵。先导阀泄漏总结词先导阀泄漏可能是由于密封元件损坏或安装不当所引起的。详细描述先导阀的密封元件老化、磨损或安装不当可能导致泄漏。此外，先导阀芯与阀座之间的配合精度下降或阻尼孔堵塞也可能引起泄漏。为了解决先导阀泄漏问题，需要定期检查密封元件的完好性，并确保正确的安装和配合精度。05先导型溢...
