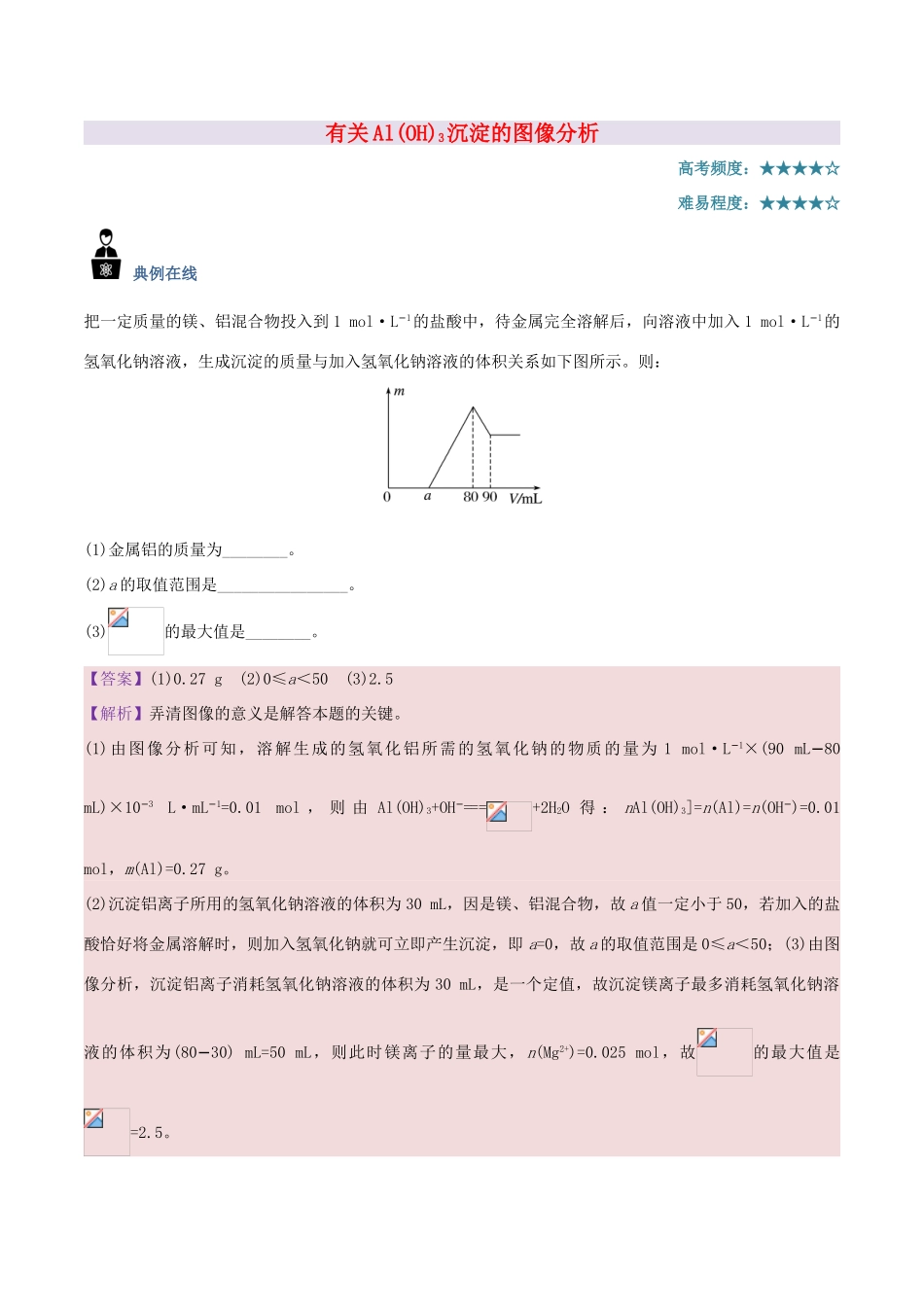

有关Al(OH)3沉淀的图像分析高考频度：★★★★☆难易程度：★★★★☆典例在线把一定质量的镁、铝混合物投入到1mol·L1−的盐酸中，待金属完全溶解后，向溶液中加入1mol·L1−的氢氧化钠溶液，生成沉淀的质量与加入氢氧化钠溶液的体积关系如下图所示。则：(1)金属铝的质量为________。(2)a的取值范围是________________。(3)的最大值是________。【答案】(1)0.27g(2)0≤a＜50(3)2.5【解析】弄清图像的意义是解答本题的关键。(1)由图像分析可知，溶解生成的氢氧化铝所需的氢氧化钠的物质的量为1mol·L1−×(90mL80−mL)×103−L·mL1−=0.01mol，则由Al(OH)3+OH−===+2H2O得：nAl(OH)3]=n(Al)=n(OH−)=0.01mol，m(Al)=0.27g。(2)沉淀铝离子所用的氢氧化钠溶液的体积为30mL，因是镁、铝混合物，故a值一定小于50，若加入的盐酸恰好将金属溶解时，则加入氢氧化钠就可立即产生沉淀，即a=0，故a的取值范围是0≤a＜50；(3)由图像分析，沉淀铝离子消耗氢氧化钠溶液的体积为30mL，是一个定值，故沉淀镁离子最多消耗氢氧化钠溶液的体积为(8030)mL=50mL−，则此时镁离子的量最大，n(Mg2+)=0.025mol，故的最大值是=2.5。解题必备Al3+、和Al(OH)3间的相互转化及量的关系1．在氯化铝溶液中逐滴加入氢氧化钠溶液，开始时观察到的现象是产生白色沉淀，并不断增多，反应的离子方程式是Al3++3OH−===Al(OH)3↓；继续加入氢氧化钠溶液至足量，观察到的现象是白色沉淀不断减少，最后完全消失，反应的离子方程式是Al(OH)3+OH−===+2H2O，最终得到的溶液是NaAlO2、NaCl混合溶液。可用图像表示如下：2．在偏铝酸钠溶液中逐滴加入盐酸，开始时观察到的现象是产生白色沉淀，并不断增多，反应的离子方程式是+H++H2O===Al(OH)3↓；继续加入盐酸至足量，观察到的现象是白色沉淀不断减少，最后完全消失，反应的离子方程式是Al(OH)3+3H+===Al3++3H2O，最终得到的溶液是AlCl3、NaCl混合溶液。可用图像表示如下：3．向偏铝酸钠溶液中，持续不断地通入CO2，观察到的现象是产生白色沉淀，并不断增多，反应的离子方程式：+CO2+2H2O===Al(OH)3↓+，最终得到的溶液NaHCO3溶液。可用图像表示如下：4．向AlCl3、MgCl2的酸性溶液中滴加NaOH溶液，反应的离子方程式依次为：H++OH−===H2O、Mg2++2OH−===Mg(OH)2↓、AlCl3+3OH−===Al(OH)3↓、Al(OH)3+OH−===+2H2O。出现的现象是先产生沉淀，到沉淀最大值，继续滴加NaOH，沉淀部分溶解，最后剩余的为氢氧化镁沉淀，消失的是氢氧化铝沉淀。学霸推荐1．向1.0mol·L−1的甲溶液中逐滴加入1.0mol·L−1的乙溶液至过量，产生Al(OH)3沉淀的质量与所加入乙溶液的体积的关系如图所示。符合图中关系的是下列各组溶液中的选项ABCD甲AlCl3NaOHNaAlO2AlCl3乙NaOHAlCl3HClNH3·H2O2．如图所示是向MgCl2和AlCl3的混合溶液中加入一定量NaOH溶液，紧接着再加入一定量稀盐酸，生成沉淀的物质的量y与加入溶液的体积x的关系图。根据图示判断，下列结论中不正确的是A．N点时溶液中的溶质只有NaClB．M点之前加入的是NaOH溶液，M点之后加入的是盐酸C．c(NaOH)=c(HCl)D．原混合溶液中c(MgCl2)∶c(AlCl3)=1∶13．如下六个图中，横坐标为某溶液中加入某物质的物质的量，纵坐标为生成沉淀的物质的量，将图中的字母代号填入下表。溶液加入的物质字母代号①饱和石灰水通过量CO2②AlCl3溶液通过量NH3③MgCl2、AlCl3混合溶液逐滴加NaOH溶液至过量④AlCl3溶液逐滴加NaOH溶液至过量⑤含少量HCl的AlCl3溶液逐滴加NaOH溶液至过量4．如图所示为一定量AlCl3溶液中加入NaOH溶液后，产生Al(OH)3白色沉淀的质量与NaOH的物质的量之间的关系曲线。请回答下列问题：(1)A点时已参加反应的AlCl3和NaOH的物质的量之比为________。(2)AB段曲线所表示的反应的离子方程式为_________________________。(3)向B处生成的溶液中通入二氧化碳，可观察到的现象是_______________________。(4)向含有0.1molNH4Al(SO4)2的溶液中逐滴加入5mol·L1−NaOH溶液，开始发现溶液中出现白色沉淀并逐渐增多；一段时间后有刺激性气味的气体逸出；最后白色沉淀逐渐减少并最终消失。请在下图中画出生成沉淀的物质的量与加入NaOH溶液体积的关系示意图...
