高考物理 考前30天冲刺押题系列 5.10 交变电流VIP专享VIP免费

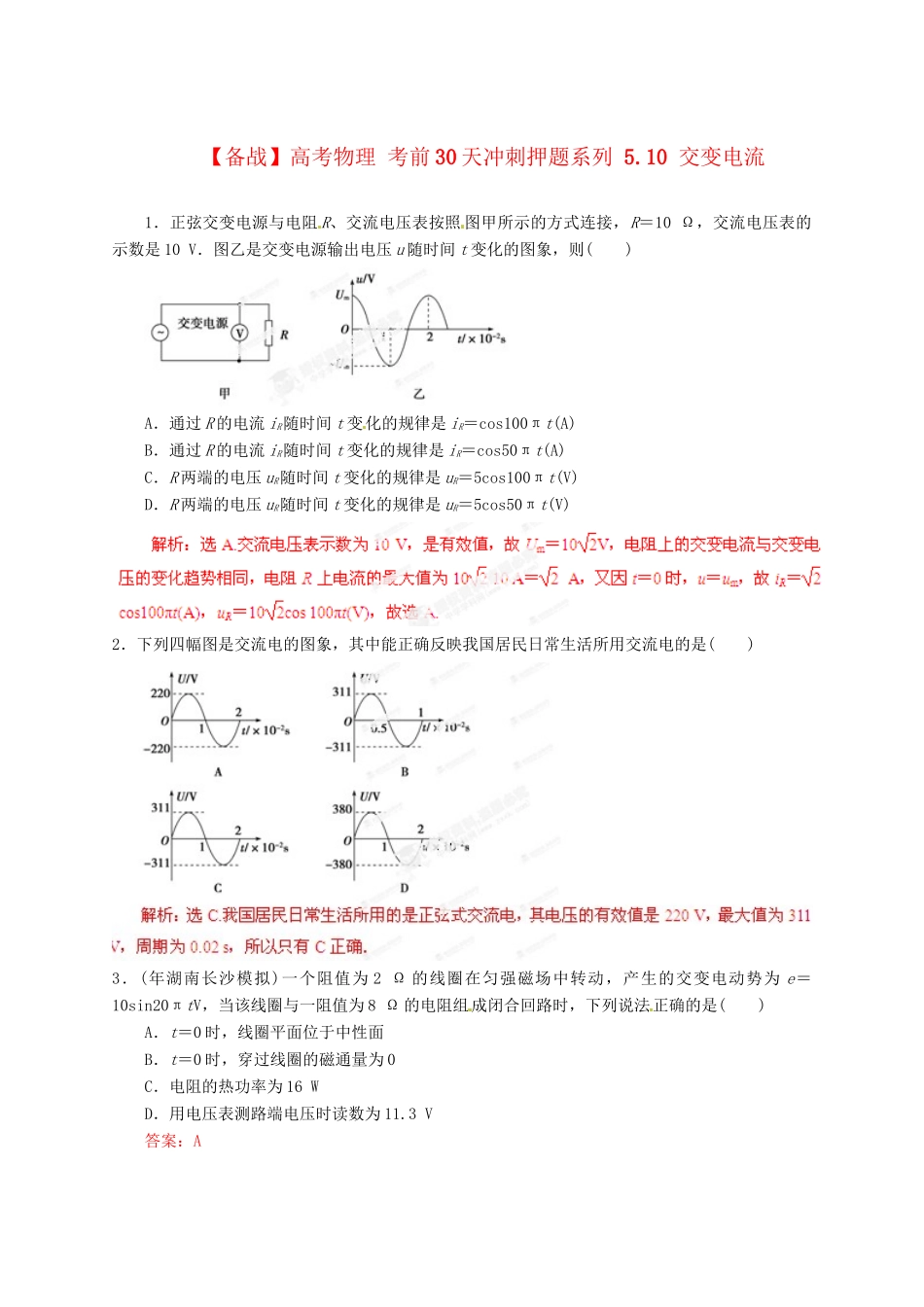

【备战】高考物理考前30天冲刺押题系列5.10交变电流1．正弦交变电源与电阻R、交流电压表按照图甲所示的方式连接，R＝10Ω，交流电压表的示数是10V．图乙是交变电源输出电压u随时间t变化的图象，则()A．通过R的电流iR随时间t变化的规律是iR＝cos100πt(A)B．通过R的电流iR随时间t变化的规律是iR＝cos50πt(A)C．R两端的电压uR随时间t变化的规律是uR＝5cos100πt(V)D．R两端的电压uR随时间t变化的规律是uR＝5cos50πt(V)2．下列四幅图是交流电的图象，其中能正确反映我国居民日常生活所用交流电的是()3．(年湖南长沙模拟)一个阻值为2Ω的线圈在匀强磁场中转动，产生的交变电动势为e＝10sin20πtV，当该线圈与一阻值为8Ω的电阻组成闭合回路时，下列说法正确的是()A．t＝0时，线圈平面位于中性面B．t＝0时，穿过线圈的磁通量为0C．电阻的热功率为16WD．用电压表测路端电压时读数为11.3V答案：A4．(年金华一中模拟)两只相同的电阻，分别通过正弦波形的交流电和方波形的交流电．两种交变电流的最大值相等，波形如图所示．在正弦波形交流电的一个周期内，正弦波形交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比等于()A．3∶1B．1∶2C．2∶1D．4∶3答案：B5．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个R＝10Ω的电阻构成闭合电路．不计电路的其他电阻．下列说法正确的是()A．交变电流的周期为0.125sB．交变电流的频率为8HzC．交变电流的有效值为AD．交变电流的最大值为4A解析：选C.由图象可以看出，此交变电流的周期为0.250s，电压的最大值Um＝20V．所以交变电流的频率为4Hz，A、B均错误；交变电流的最大值Im＝＝2A，有效值I＝＝A，C正确，D错误．6．(年莆田一中模拟)一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示，则()A．电压表V的示数为220VB．电路中的电流方向每秒钟改变50次C．灯泡实际消耗的功率为484WD．发电机线圈内阻每秒钟产生的焦耳热为24.2J7．如图所示的线圈中产生了交变电流的是()8．(年湖州高三质检)如图甲所示，电阻R的阻值为50Ω，在ab间加上图乙所示的正弦交流电，则下面说法中正确的是()A．电阻R的功率为200WB．电流表示数为2AC．产生该交流电的线圈在磁场中转动的角速度为3.14rad/sD．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍答案：ABD9．内阻不计的交流发电机产生的电动势E＝10sin50πt(V)，所接负载的电阻R＝10Ω，现把发电机的转速提高一倍，则()A．负载两端电压的有效值将变为28.2VB．交流电的频率将变为50HzC．负载消耗的功率将变为20WD．负载消耗的功率将变为40W10．如图所示，一理想变压器原、副线圈匝数比为3∶1，副线圈上接三个相同的灯泡，均能正常发光，原线圈中再串一个相同的灯泡L，则()A．灯L也能正常发光B．灯L比另外三个灯都暗C．灯L将会被烧坏D．不能确定解析：选A.原、副线圈中的电流之比为＝＝，而副线圈中通过每盏灯的电流均为其额定电流I额＝.又I1＝I2，所以通过原线圈中灯L的电流恰为其额定电流，灯L正常发光，所以A正确．11．如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R1＝20Ω，R2＝30Ω，C为电容器，已知通过R1的正弦交流电如图乙所示，则()A．交流电的频率为0.02HzB．原线圈输入电压的最大值为200VC．电阻R2的电功率约为6.67WD．通过R3的电流始终为零12．(年富阳二中高三模拟)在某交变电流电路中，有一个正在工作的理想变压器，如图所示．它的原线圈匝数n1＝600匝，交流电源的电动势e＝311sin(100πt)V(不考虑其内阻)，电压表和电流表对电路的影响可忽略不计，原线圈串联一个额定电流为0.2A的保险丝，副线圈匝数n2＝120匝，为保证保险丝不被烧断，则()A．负载功率不能超过62WB．副线圈电流最大值不能超过1AC．副线圈电路中的电阻R不能小于44ΩD．副线圈电路中电压表的读数为62V解析：选C.由＝得U2＝44V，D错；由＝得I2≤1A，所以负载功率最大为P2＝U2I2≤44W，A错；副线圈中的电流最大值为Im＝A，故B错；由R＝...
