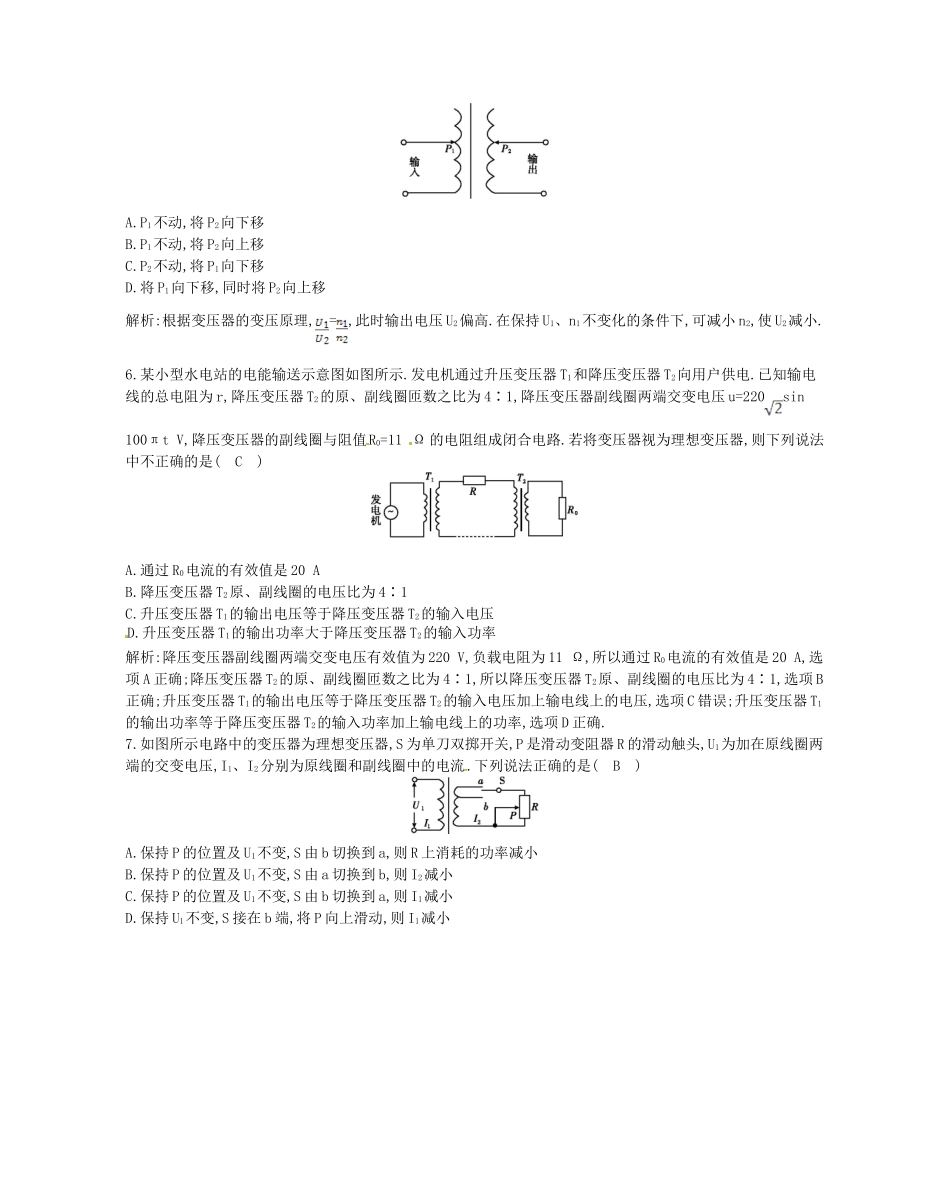

第课时变压器电能的输送【测控导航】知识点题号1.变压器原理1、2、3、8、112.变压器的动态变化问题4、5、7、103.远距离输电6、9、121.(年新课标全国卷)自耦变压器铁芯上只绕有一个线圈,原、副线圈都只取该线圈的某部分.一升压式自耦调压变压器的电路如图所示,其副线圈匝数可调.已知变压器线圈总匝数为1900匝;原线圈为1100匝,接在有效值为220V的交流电源上.当变压器输出电压调至最大时,负载R上的功率为2.0kW.设此时原线圈中电流有效值为I1,负载两端电压的有效值为U2,且变压器是理想的,则U2和I1分别约为(B)A.380V和5.3AB.380V和9.1AC.240V和5.3AD.240V和9.1A解析:根据题意可知,n1=1100匝,n2=1900匝,由变压规律可得U2==V=380V;由题意知,P2=2.0kW,由P1=P2得,U1I1=P2,即I1==A≈9.1A,选项B正确.2.(北京市朝阳区一模)一理想变压器原、副线圈的匝数比n1∶n2=2∶1,原线圈两端接一正弦式交变电流,其电压u随时间t变化的规律如图所示,则副线圈两端电压的有效值和频率分别为(A)A.110V,50HzB.110V,0.5HzC.220V,50HzD.220V,0.5Hz解析:变压器不改变交变电流的频率,由题ut图象看出,该交变电压的周期T=2×10-2s,故其频率f==Hz=50Hz;由题ut图象还可看出,该交变电压的最大值Um=311V,故其有效值U==V≈220V,代入变压器的变压比公式得副线圈两端电压的有效值U2=U1=U=×220V=110V.综上所述,正确选项为A.一要理解掌握变压器的变压原理,即只改变电压、电流,而不改变其频率;二要看清坐标轴刻度、单位.3.一输入电压为220V,输出电压为36V的理想变压器副线圈烧坏.为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图所示,然后将原线圈接到220V交流电源上,测得新绕线圈的端电压为1V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为(B)A.1100,360B.1100,180C.2200,180D.2200,360解析:设该变压器烧坏前原、副线圈匝数分别为n1、n2,由电压与匝数的关系可知=,又有=,解得n1=1100,n2=180,故B正确,A、C、D错误.4.用电高峰期,电灯往往会变暗,其原理可简化为如下物理问题.如图所示,理想变压器副线圈上,通过输电线连接两只相同的灯泡L1和L2,输电线的等效电阻为r,原线圈输入有效值恒定的交流电压,当开关S闭合时,以下说法正确的是(B)A.原线圈中电流减小B.r两端的电压增大C.原线圈输入功率不变D.副线圈输出电压减小解析:开关S闭合,用户端阻值变小,用户端干路电流增大,则原线圈中电流变大,原线圈输入功率变大,选项A、C均错误;用户端干路电流增大则输电线r上电压损失变大,选项B正确;由于原线圈输入电压及匝数比不变,故副线圈输出电压不变,选项D错误.5.在家用交流稳压器中,变压器的原、副线圈分别带有滑动头P1、P2,如图所示.当变压器的输入电压发生变化时,可上下调节滑动头P1、P2的位置,使输出电压稳定在220V.若输出电压高于220V,则下列措施正确的是(A)A.P1不动,将P2向下移B.P1不动,将P2向上移C.P2不动,将P1向下移D.将P1向下移,同时将P2向上移解析:根据变压器的变压原理,=,此时输出电压U2偏高.在保持U1、n1不变化的条件下,可减小n2,使U2减小.6.某小型水电站的电能输送示意图如图所示.发电机通过升压变压器T1和降压变压器T2向用户供电.已知输电线的总电阻为r,降压变压器T2的原、副线圈匝数之比为4∶1,降压变压器副线圈两端交变电压u=220sin100πtV,降压变压器的副线圈与阻值R0=11Ω的电阻组成闭合电路.若将变压器视为理想变压器,则下列说法中不正确的是(C)A.通过R0电流的有效值是20AB.降压变压器T2原、副线圈的电压比为4∶1C.升压变压器T1的输出电压等于降压变压器T2的输入电压D.升压变压器T1的输出功率大于降压变压器T2的输入功率解析:降压变压器副线圈两端交变电压有效值为220V,负载电阻为11Ω,所以通过R0电流的有效值是20A,选项A正确;降压变压器T2的原、副线圈匝数之比为4∶1,所以降压变压器T2原、副线圈的电压比为4∶1,选项B正确;升压变压器T1的输出电压等于降压变压器T2的输入电压加上输电线上的电压,选项C错误;升压变压器T1的输出功率等于降压变压器T2的输入功率加上输电线上的功率,选项D正确.7.如图所示电路中的变压器为理想变压器,S为单刀双掷开关,P是滑动变阻器R的滑动触头...
