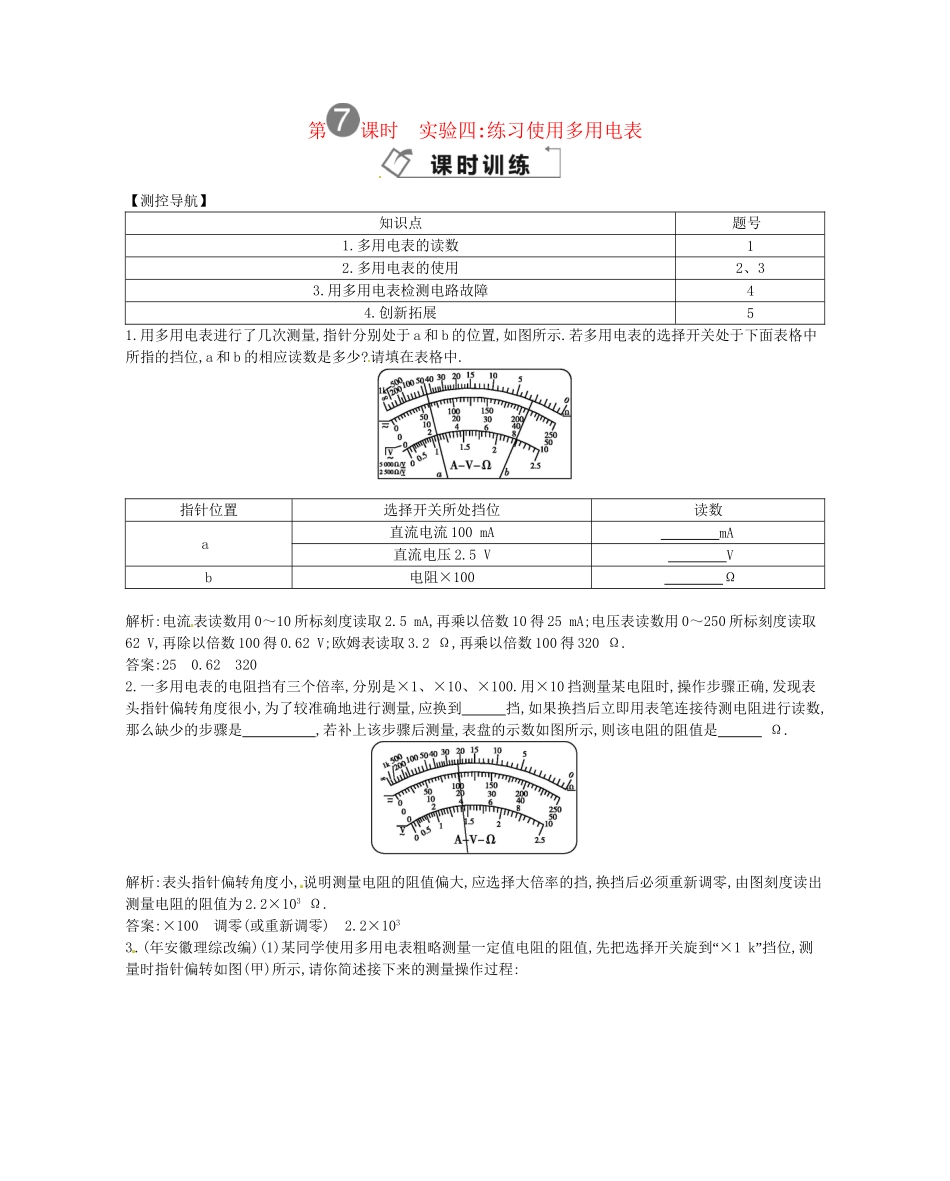

第课时实验四:练习使用多用电表【测控导航】知识点题号[1.多用电表的读数12.多用电表的使用2、33.用多用电表检测电路故障44.创新拓展51.用多用电表进行了几次测量,指针分别处于a和b的位置,如图所示.若多用电表的选择开关处于下面表格中所指的挡位,a和b的相应读数是多少?请填在表格中.指针位置选择开关所处挡位读数a[直流电流100mAmA[直流电压2.5VVb电阻×100Ω解析:电流表读数用0～10所标刻度读取2.5mA,再乘以倍数10得25mA;电压表读数用0～250所标刻度读取62V,再除以倍数100得0.62V;欧姆表读取3.2Ω,再乘以倍数100得320Ω.答案:250.623202.一多用电表的电阻挡有三个倍率,分别是×1、×10、×100.用×10挡测量某电阻时,操作步骤正确,发现表头指针偏转角度很小,为了较准确地进行测量,应换到挡,如果换挡后立即用表笔连接待测电阻进行读数,那么缺少的步骤是,若补上该步骤后测量,表盘的示数如图所示,则该电阻的阻值是Ω.解析:表头指针偏转角度小,说明测量电阻的阻值偏大,应选择大倍率的挡,换挡后必须重新调零,由图刻度读出测量电阻的阻值为2.2×103Ω.答案:×100调零(或重新调零)2.2×1033.(年安徽理综改编)(1)某同学使用多用电表粗略测量一定值电阻的阻值,“先把选择开关旋到×1k”挡位,测量时指针偏转如图(甲)所示,请你简述接下来的测量操作过程:①;②;③;④测量结束后,“将选择开关旋到OFF”挡.(2)图(乙)是一个多量程多用电表的简化电路图,测量电流、电压、电阻各有两个量程.当转换开关S旋到位置3时,可用来测量;当S旋到位置时,可用来测量电流,其中S旋到位置时量程较大.解析:(1)表头指针偏角过大,说明待测电阻的阻值小,应换用小倍率的挡,接下来的操作应为:①“断开待测电阻把选择开关旋到×100”挡位;②红、黑表笔短接,“”调整欧姆调零旋钮,“使指针指向0Ω”;③再接入待测电阻,将指针示数×100,即为待测电阻阻值.(2)开关S旋到3时,有内置电源可形成电路,故用来测电阻;置于1或2时利用并联分流结构,故可用来测电流;S旋到位置1和S旋到位置2两种情况相比较,S旋到位置1时的量程大.答案:(1)见解析(2)电阻;12;14.如图所示是某同学连接的电路实物图,合上开关S后,发现A、B灯都不亮,他采用下列两种方法检查故障:(1)用多用电表的直流电压挡进行检查:①那么选择开关应置于下列量程的挡(用字母序号表示).A.2.5VB.10VC.50VD.250V②在测试a、b间直流电压时,红表笔应接触(“填a”“或b”).③该同学测试结果如表所示,根据测试结果,可以判定故障是(假设只有下列中的某一项有故障).测试点电压示数a、b有示数c、b有示数c、d无示数d、f有示数A.灯A断路B.灯B短路C.c、d段断路D.d、f段断路(2)用欧姆挡检查:①测试前,应将开关S(“”“”填断开或闭合).②测量结果如表所示,由此可以断定故障是.测量点表头指示位置c、dd、ee、fA.灯A断路B.灯B断路C.灯A、B都断路D.d、e间导线断路解析:(1)用多用电表的直流电压挡进行测量时,实质上是用电压表测量,而电压表内阻很大,若并联在断路处(设只有一处发生断路)时,电压表示数应为电源的电动势,并联在未断路处时,示数为零.因此,用多用电表的直流电压挡进行检查电路时,电压表的量程必须大于电源的电动势,为了示数明显起见,量程不宜过大.本题中电源的电动势为6V,故选10V量程即可.测试时红表笔应接电势高的a点.根据测试结果,a、b间有示数,说明b→→电源a完好;c、b间有示数,说明b→→电源a→c完好;c、d间无示数,说明c→→灯d间完好;d、f间有示数,说明f→b→a→c→d间完好,故d、f段断路.(2)用欧姆挡检查时,测试前应首先将开关S断开,根据表针偏转情况,接c、d时有示数,说明不是灯A断路;接e、f时有示数,说明也不是灯B断路;接d、e间时电阻无穷大,可以断定是d、e间导线断路.答案:(1)①B②a③D(2)①断开②D5.(年江苏卷)如图(甲)所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.(1)在使用多用电表前,“发现指针不在左边0”刻度线处,应先调整图(乙)中多用电表的(“选填A”,“B”或“C”).(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时,一表笔接a,另一表笔应(选填“”“”短暂或持续)接b,同时观察指针偏转情况.(3)在判定黑箱中无电源后,“将选择开关...
