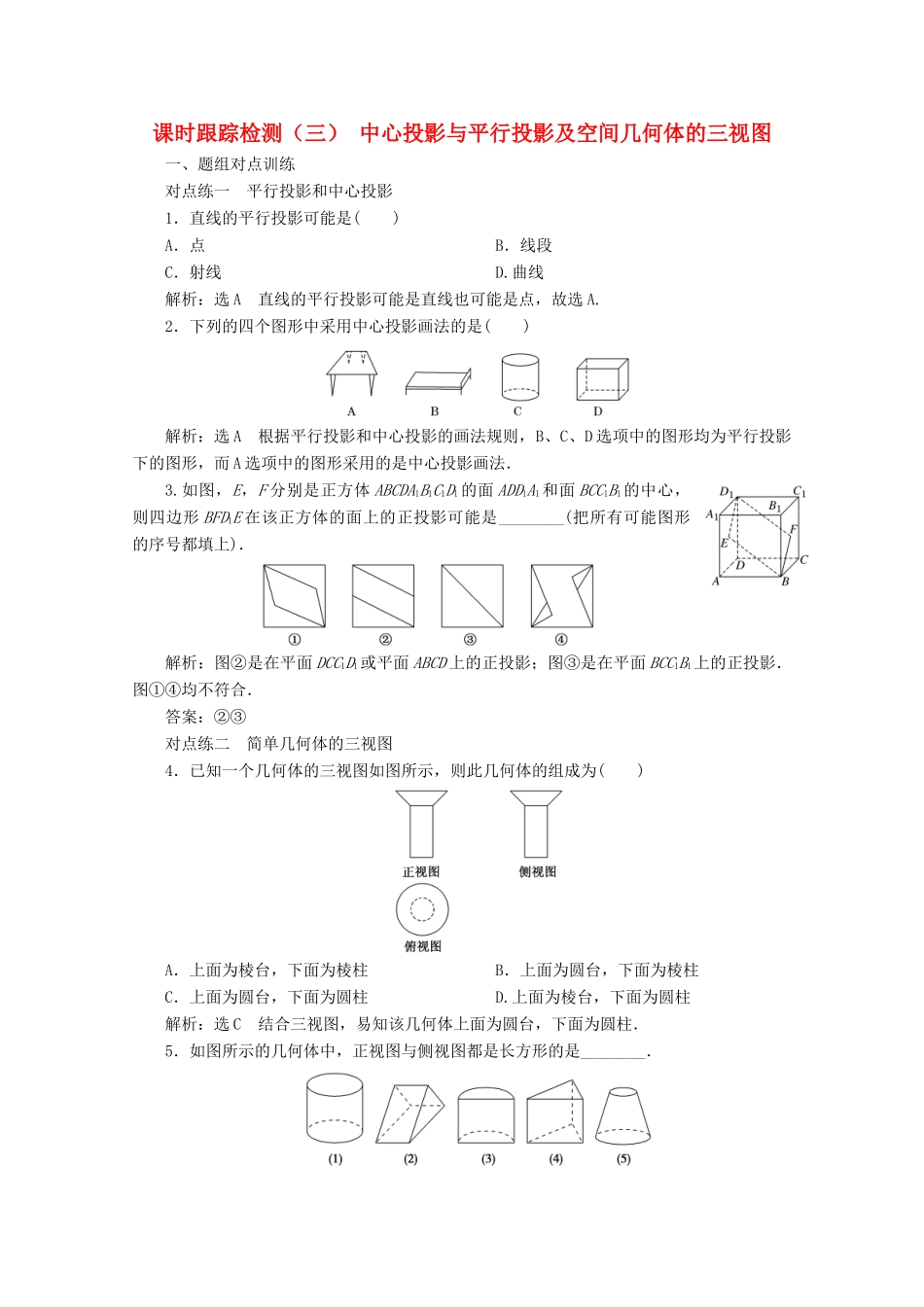

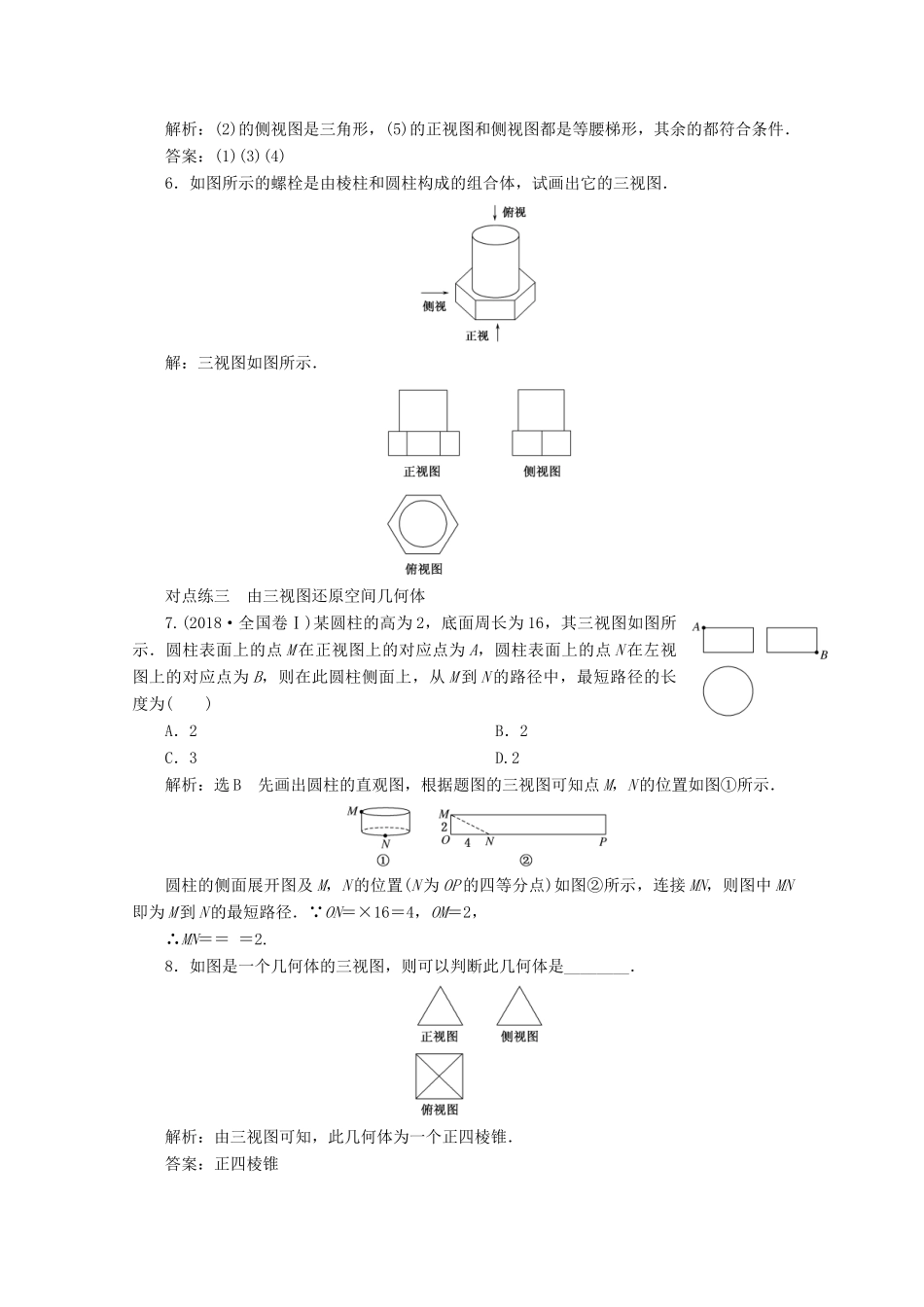

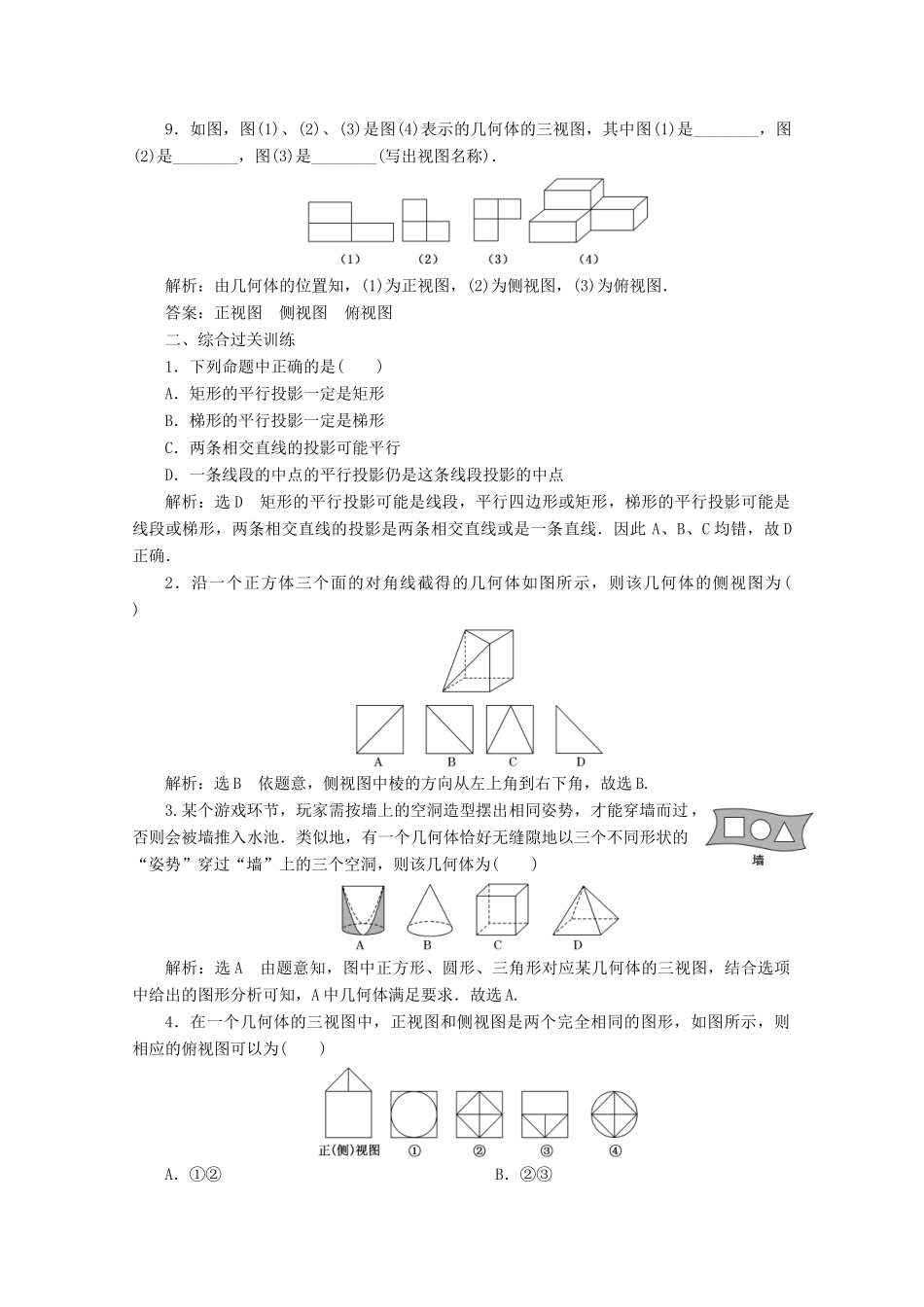

课时跟踪检测（三）中心投影与平行投影及空间几何体的三视图一、题组对点训练对点练一平行投影和中心投影1．直线的平行投影可能是()A．点B．线段C．射线D.曲线解析：选A直线的平行投影可能是直线也可能是点，故选A.2．下列的四个图形中采用中心投影画法的是()解析：选A根据平行投影和中心投影的画法规则，B、C、D选项中的图形均为平行投影下的图形，而A选项中的图形采用的是中心投影画法．3.如图，E，F分别是正方体ABCDA1B1C1D1的面ADD1A1和面BCC1B1的中心，则四边形BFD1E在该正方体的面上的正投影可能是________(把所有可能图形的序号都填上)．解析：图②是在平面DCC1D1或平面ABCD上的正投影；图③是在平面BCC1B1上的正投影．图①④均不符合．答案：②③对点练二简单几何体的三视图4．已知一个几何体的三视图如图所示，则此几何体的组成为()A．上面为棱台，下面为棱柱B．上面为圆台，下面为棱柱C．上面为圆台，下面为圆柱D.上面为棱台，下面为圆柱解析：选C结合三视图，易知该几何体上面为圆台，下面为圆柱．5．如图所示的几何体中，正视图与侧视图都是长方形的是________．解析：(2)的侧视图是三角形，(5)的正视图和侧视图都是等腰梯形，其余的都符合条件．答案：(1)(3)(4)6．如图所示的螺栓是由棱柱和圆柱构成的组合体，试画出它的三视图．解：三视图如图所示．对点练三由三视图还原空间几何体7.(2018·全国卷Ⅰ)某圆柱的高为2，底面周长为16，其三视图如图所示．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为()A．2B．2C．3D.2解析：选B先画出圆柱的直观图，根据题图的三视图可知点M，N的位置如图①所示．圆柱的侧面展开图及M，N的位置(N为OP的四等分点)如图②所示，连接MN，则图中MN即为M到N的最短路径． ON＝×16＝4，OM＝2，∴MN＝＝＝2.8．如图是一个几何体的三视图，则可以判断此几何体是________．解析：由三视图可知，此几何体为一个正四棱锥．答案：正四棱锥9．如图，图(1)、(2)、(3)是图(4)表示的几何体的三视图，其中图(1)是________，图(2)是________，图(3)是________(写出视图名称)．解析：由几何体的位置知，(1)为正视图，(2)为侧视图，(3)为俯视图．答案：正视图侧视图俯视图二、综合过关训练1．下列命题中正确的是()A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段的中点的平行投影仍是这条线段投影的中点解析：选D矩形的平行投影可能是线段，平行四边形或矩形，梯形的平行投影可能是线段或梯形，两条相交直线的投影是两条相交直线或是一条直线．因此A、B、C均错，故D正确．2．沿一个正方体三个面的对角线截得的几何体如图所示，则该几何体的侧视图为()解析：选B依题意，侧视图中棱的方向从左上角到右下角，故选B.3.某个游戏环节，玩家需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为()解析：选A由题意知，图中正方形、圆形、三角形对应某几何体的三视图，结合选项中给出的图形分析可知，A中几何体满足要求．故选A.4．在一个几何体的三视图中，正视图和侧视图是两个完全相同的图形，如图所示，则相应的俯视图可以为()A．①②B．②③C．③④D.②④解析：选D若俯视图为图①，则该几何体的正视图的上方三角形应该没有高线，故俯视图不可能为图①，排除选项A；若俯视图为图③，则该几何体的侧视图的上方应该没有左边小三角形，故俯视图不可能为图③，排除选项B、C；若俯视图为图②，则该几何体是由上面是正四棱锥，下面是正方体组合而成的简单组合体；若俯视图为图④，则该几何体是由上面是正四棱锥，下面是圆柱组合而成的简单组合体．故选D.5．由小正方体木块搭成的几何体的三视图如图所示，则该几何体由________块小正方体木块搭成．解析：小木块的排列方式如图所示．由图知，几何体由7块小正方体木块搭成．答案：76．若一个正三棱柱(底面为正三角形，侧面为矩形的棱柱)的三视图如图所示，则这个正...
