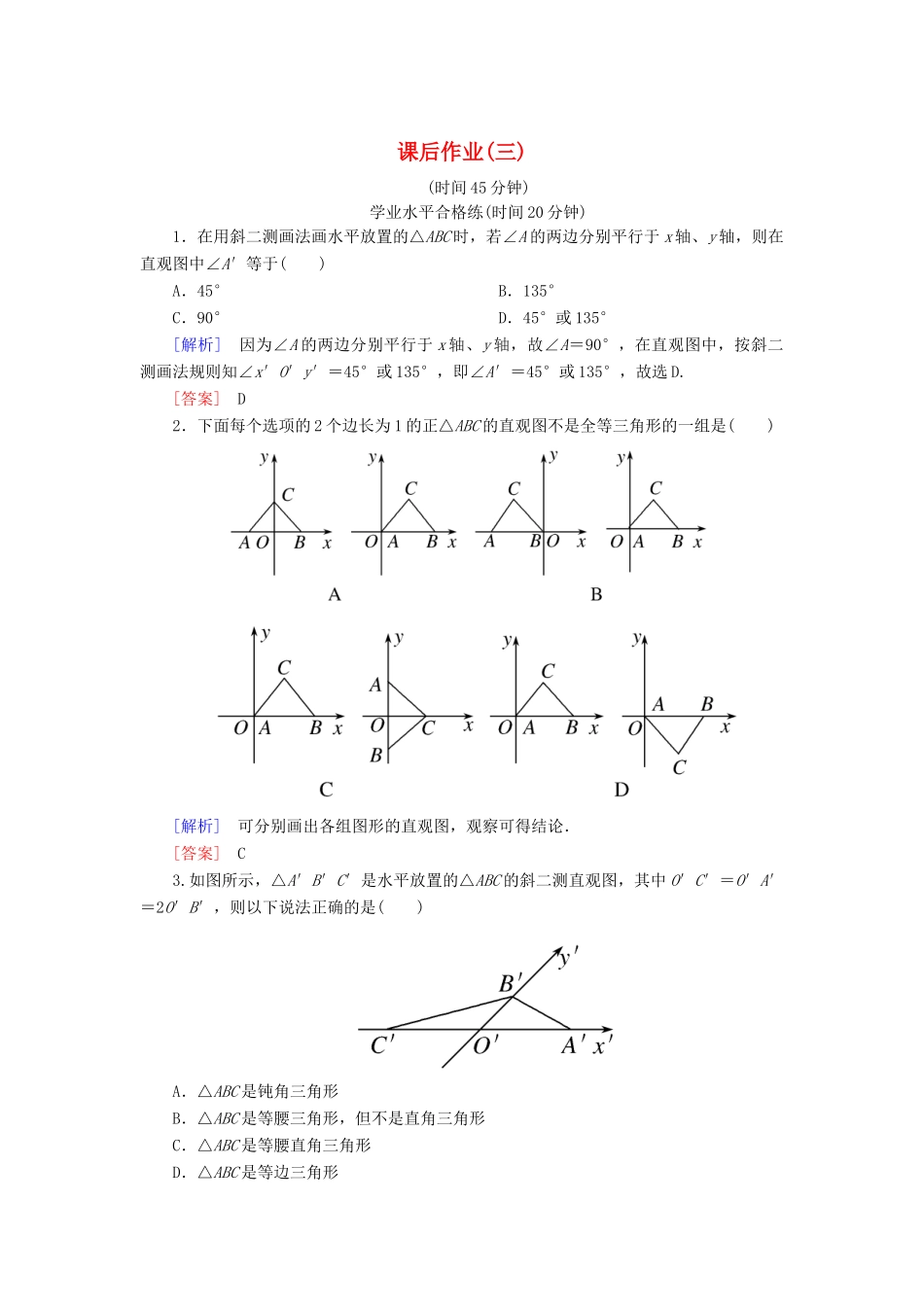

课后作业(三)(时间45分钟)学业水平合格练(时间20分钟)1．在用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，则在直观图中∠A′等于()A．45°B．135°C．90°D．45°或135°[解析]因为∠A的两边分别平行于x轴、y轴，故∠A＝90°，在直观图中，按斜二测画法规则知∠x′O′y′＝45°或135°，即∠A′＝45°或135°，故选D.[答案]D2．下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是()[解析]可分别画出各组图形的直观图，观察可得结论．[答案]C3.如图所示，△A′B′C′是水平放置的△ABC的斜二测直观图，其中O′C′＝O′A′＝2O′B′，则以下说法正确的是()A．△ABC是钝角三角形B．△ABC是等腰三角形，但不是直角三角形C．△ABC是等腰直角三角形D．△ABC是等边三角形[解析]O′B′对应的OB在y轴上，且OB＝OC＝OA，故三角形ABC为等腰直角三角形．[答案]C4．关于斜二测画法所得直观图，以下说法正确的是()A．等腰三角形的直观图仍是等腰三角形B．正方形的直观图为平行四边形C．梯形的直观图不是梯形D．正三角形的直观图一定为等腰三角形[答案]B5.如图所示直观图是水平放置的△ABC按“斜二测画法”所得，其中B′O′＝C′O′＝1，A′O′＝，那么原△ABC中∠ABC的大小是()A．30°B．45°C．60°D．90°[解析]根据斜二测画法可知△ABC中，BC＝2，AO＝，AO⊥BC，∴AB＝AC＝＝2，故△ABC是等边三角形，则∠ABC＝60°.[答案]C6.如图，水平放置的△ABC的斜二测直观图是图中的△A′B′C′，已知A′C′＝6，B′C′＝4，则AB边的实际长度是________．[解析]由斜二测画法，可知△ABC是直角三角形，且∠BCA＝90°，AC＝6，BC＝4×2＝8，则AB＝＝10.[答案]107．已知△ABC的直观图如图所示，则原△ABC的面积为________.[解析]由题意，易知在△ABC中，AC⊥AB，且AC＝6，AB＝3，∴S△ABC＝×6×3＝9.[答案]98．如图，平行四边形O′P′Q′R′是四边形OPQR的直观图，若O′P′＝3，O′R′＝1，则原四边形OPQR的周长为________．[解析]由直观图可知，原图形是矩形OPQR，且OP＝3，OR＝2.故原四边形OPQR的周长为10.[答案]109．由下列几何体的三视图画出直观图．[解]由几何体的三视图，知这个几何体是一个三棱柱．(1)画轴．如图①，画出x轴，y轴，z轴，三轴相交于点O，使∠xOy＝45°，∠xOz＝90°.(2)画底面．作水平放置的三角形(俯视图)的直观图△ABC.(3)画侧棱．过A，B，C各点分别作z轴的平行线，并在这些平行线上分别截取线段AA′，BB′，CC′.(4)成图．顺次连接A′，B′，C′，并擦去辅助线，将被遮住的部分改为虚线，得到的图形就是几何体的直观图，如图②.10．一个几何体，它的下面是一个圆柱，上面是一个圆锥，并且圆锥的底面与圆柱的上底面重合，圆柱的底面直径为3cm，高为4cm，圆锥的高为3cm，画出此几何体的直观图．[解](1)画轴．如图1所示，画x轴、z轴，使∠xOz＝90°.(2)画圆柱的两底面，在x轴上取A、B两点，使AB的长度等于3cm，且OA＝OB.选择椭圆模板中适当的椭圆过A，B两点，使它为圆柱的下底面．在Oz上截取点O′，使OO′＝4cm，过O′作Ox的平行线O′x′，类似圆柱下底面的作法作出圆柱的上底面．(3)画圆锥的顶点．在Oz上截取点P，使PO′等于圆锥的高3cm.(4)成图．连接A′A、B′B、PA′、PB′，整理得到此几何体的直观图．如图2所示．应试能力等级练(时间25分钟)11．水平放置的△ABC，有一边在水平线上，用斜二测画法作出的直观图是正三角形A′B′C′，则△ABC是()A．锐角三角形B．直角三角形C．钝角三角形D．任意三角形[解析]将△A′B′C′还原，由斜二测画法知，△ABC为钝角三角形．[答案]C12．已知两个底面半径相等的圆锥，底面重合在一起(底面平行于水平面)，其中一个圆锥顶点到底面的距离为2cm，另一个圆锥顶点到底面的距离为3cm，则其直观图中这两个顶点之间的距离为()A．2cmB．3cmC．2.5cmD．5cm[解析]圆锥顶点到底面的距离即圆锥的高，故两顶点间距离为2＋3＝5(cm)，在直观图中与z轴平行的线段长度不变，仍为5cm.故选D.[答案]D13．如图所示，四边形OABC是上底为2，下底为6，底角为45°的等腰梯形，用斜二测画法画出这个梯形的直观图O′A′B′C′，则在...
