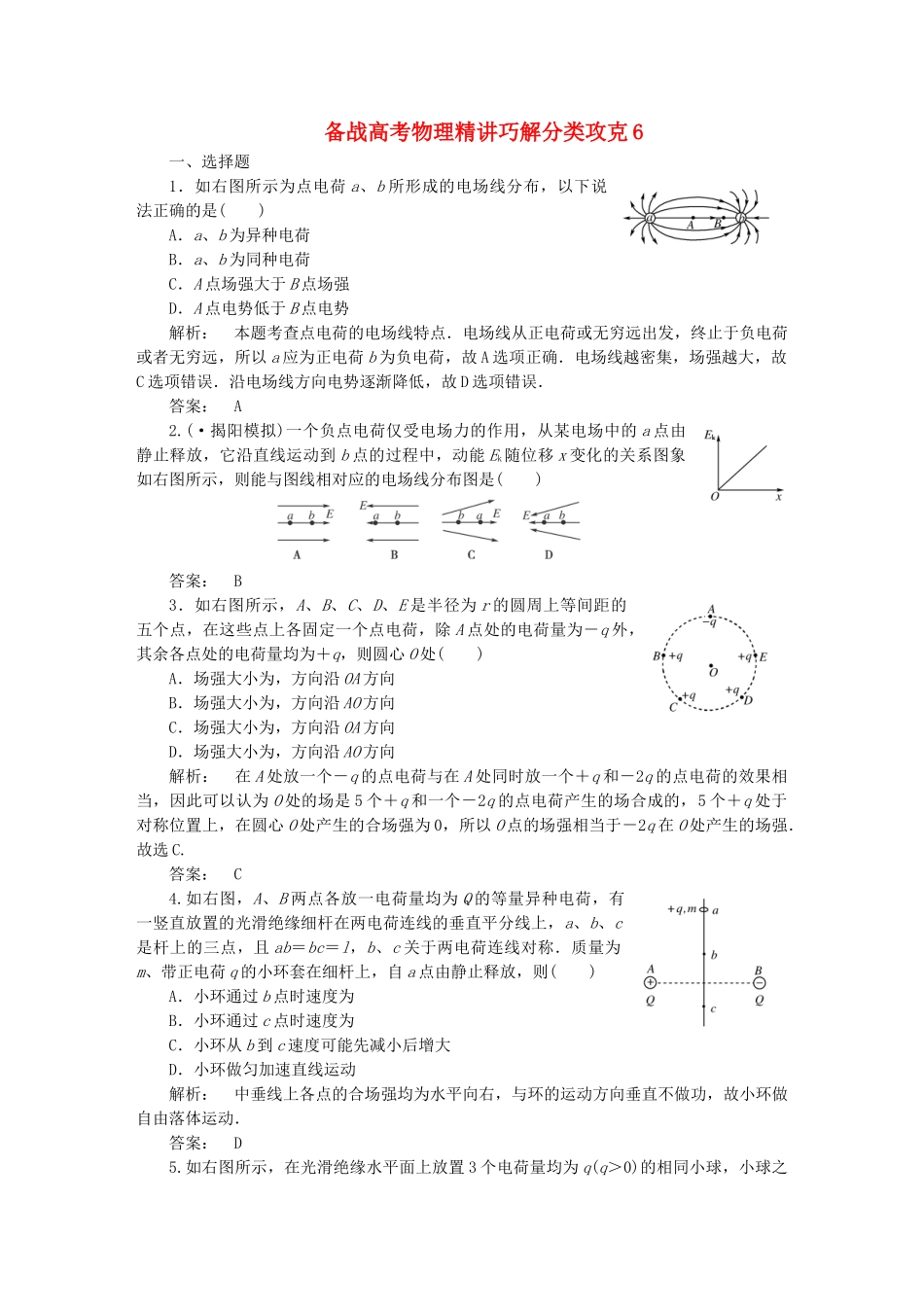

备战高考物理精讲巧解分类攻克6一、选择题1．如右图所示为点电荷a、b所形成的电场线分布，以下说法正确的是()A．a、b为异种电荷B．a、b为同种电荷C．A点场强大于B点场强D．A点电势低于B点电势解析：本题考查点电荷的电场线特点．电场线从正电荷或无穷远出发，终止于负电荷或者无穷远，所以a应为正电荷b为负电荷，故A选项正确．电场线越密集，场强越大，故C选项错误．沿电场线方向电势逐渐降低，故D选项错误．答案：A2.(·揭阳模拟)一个负点电荷仅受电场力的作用，从某电场中的a点由静止释放，它沿直线运动到b点的过程中，动能Ek随位移x变化的关系图象如右图所示，则能与图线相对应的电场线分布图是()答案：B3．如右图所示，A、B、C、D、E是半径为r的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A点处的电荷量为－q外，其余各点处的电荷量均为＋q，则圆心O处()A．场强大小为，方向沿OA方向B．场强大小为，方向沿AO方向C．场强大小为，方向沿OA方向D．场强大小为，方向沿AO方向解析：在A处放一个－q的点电荷与在A处同时放一个＋q和－2q的点电荷的效果相当，因此可以认为O处的场是5个＋q和一个－2q的点电荷产生的场合成的，5个＋q处于对称位置上，在圆心O处产生的合场强为0，所以O点的场强相当于－2q在O处产生的场强．故选C.答案：C4.如右图，A、B两点各放一电荷量均为Q的等量异种电荷，有一竖直放置的光滑绝缘细杆在两电荷连线的垂直平分线上，a、b、c是杆上的三点，且ab＝bc＝l，b、c关于两电荷连线对称．质量为m、带正电荷q的小环套在细杆上，自a点由静止释放，则()A．小环通过b点时速度为B．小环通过c点时速度为C．小环从b到c速度可能先减小后增大D．小环做匀加速直线运动解析：中垂线上各点的合场强均为水平向右，与环的运动方向垂直不做功，故小环做自由落体运动．答案：D5.如右图所示，在光滑绝缘水平面上放置3个电荷量均为q(q＞0)的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处于静止状态时，每根弹簧长度为l.已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为()A．l＋B．l－C．l－D．l－解析：三球均处于平衡状态，左右两球受力对称，对右边小球进行受力分析．右边小球受三个力的作用，设弹簧伸长量为x，则它们的关系是：k0x＝k＋k解得x＝，则l0＝l－x＝l－.答案：C6．如图甲所示，A、B是一条电场线上的两点，若在某点释放一初速度为零的电子，电子仅受电场力作用，从A点运动到B点，其速度随时间变化的规律如图乙所示，则()A．电子在A、B两点受的电场力FAEBC．场强方向为由A到BD．电场线的方向一定是从A到B解析：逐项分析如下选项诊断结论A由图象知电荷做加速度增大的加速运动，可知FA
