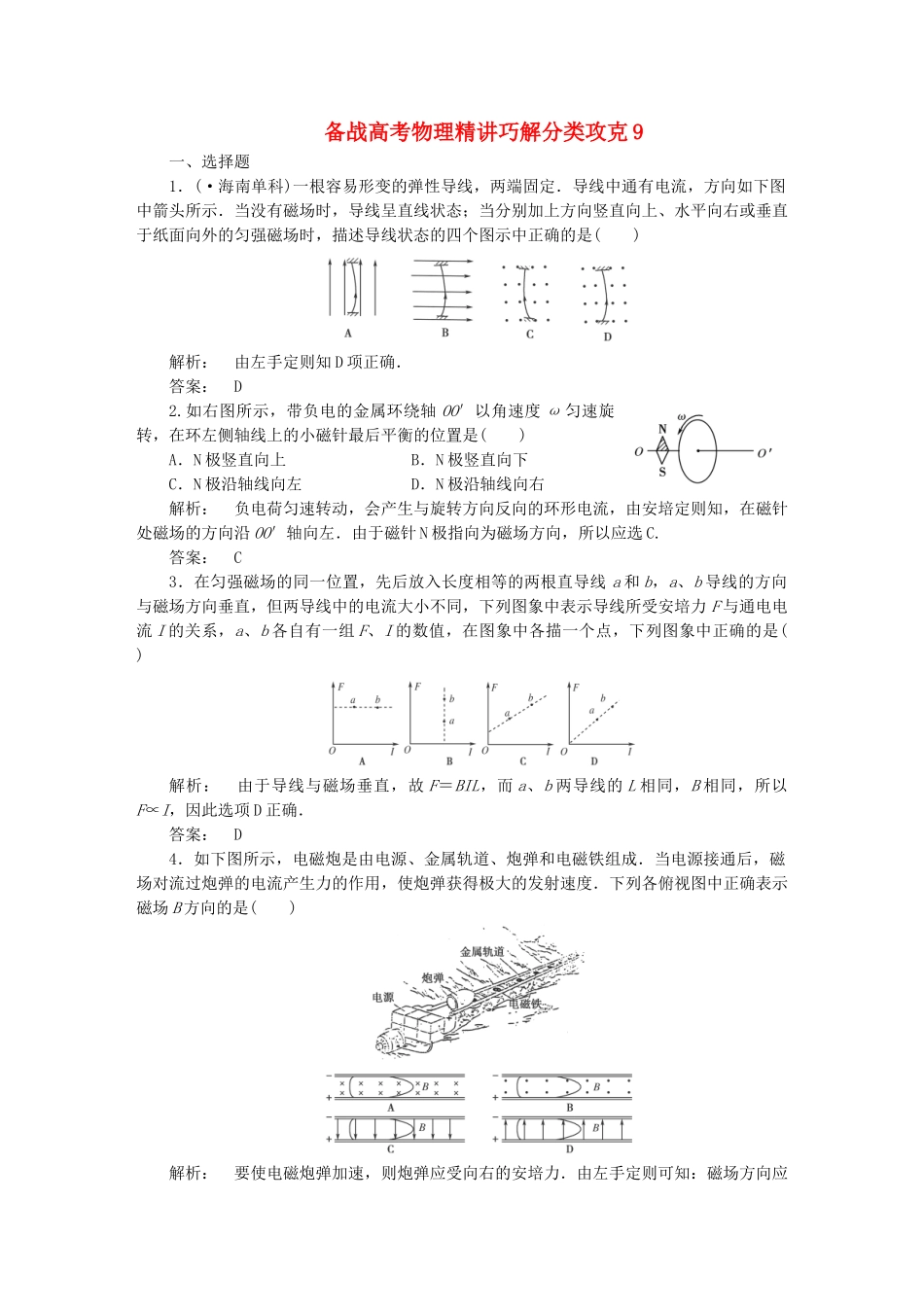

备战高考物理精讲巧解分类攻克9一、选择题1．(·海南单科)一根容易形变的弹性导线，两端固定．导线中通有电流，方向如下图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是()解析：由左手定则知D项正确．答案：D2.如右图所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是()A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右解析：负电荷匀速转动，会产生与旋转方向反向的环形电流，由安培定则知，在磁针处磁场的方向沿OO′轴向左．由于磁针N极指向为磁场方向，所以应选C.答案：C3．在匀强磁场的同一位置，先后放入长度相等的两根直导线a和b，a、b导线的方向与磁场方向垂直，但两导线中的电流大小不同，下列图象中表示导线所受安培力F与通电电流I的关系，a、b各自有一组F、I的数值，在图象中各描一个点，下列图象中正确的是()解析：由于导线与磁场垂直，故F＝BIL，而a、b两导线的L相同，B相同，所以F∝I，因此选项D正确．答案：D4．如下图所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成．当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度．下列各俯视图中正确表示磁场B方向的是()解析：要使电磁炮弹加速，则炮弹应受向右的安培力．由左手定则可知：磁场方向应为垂直纸面向外．B正确．答案：B5.已知地磁场的水平分量为B，利用这一值可以测定某一弱磁场的磁感强度，如图所示为测定通电线圈中央一点的磁感强度．实验方法：①先将未通电线圈平面固定于南北方向竖直平面内，中央放一枚小磁针N极指向北方；②给线圈通电，此时小磁针N极指北偏东θ角后静止，由此可以确定线圈中电流方向(由东向西看)与线圈中央的合磁感强度分别为()A．顺时针；B．顺时针；C．逆时针；D．逆时针；解析：通电线圈产生磁场方向向东，由安培定则可知电流沿逆时针方向；磁感应强度为矢量，根据其叠加原理可得B＝B′cosθ(B′为合磁感应强度)，所以B′＝.所以本题选C项．答案：C6．(·广东惠州调研)图中的D为置于电磁铁两极间的一段通电直导线，电流方向垂直于纸面向里．在开关S接通后，导线D所受磁场力的方向是()A．向上B．向下C．向左D．向右解析：由右手螺旋定则，软铁芯在导线处的磁场方向向左，由左手定则，导线D受到的磁场力方向向下，A正确．答案：A7.如右图所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、B＝1T的匀强磁场中，CO间距离为10cm，当磁场力为0.2N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为()A．电流方向C→OB．电流方向O→CC．电流大小为1AD．电流大小为0.5A解析：根据左手定则通以O到C方向的电流时，受到的安培力向左，安培力为0.2N时，电流应为2A，B正确．答案：B8．有一小段通电导线，长为1cm，电流强度5A，把它置于磁场中某点，受到的安培力为0.1N，则该点的磁感应强度B一定是()A．B＝2TB．B≤2TC．B≥2TD．以上情况均可能解析：因本题中没给出通电导线在磁场中如何放置，当电流强度I、长度L、安培力一定的情况下，当L与B垂直时，B最小，Bmin＝F/IL＝0.1/(5×0.01)T＝2T．即B≥2T.答案：C9.(·南通模拟)如右图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键S闭合后，A受到通电螺线管磁场的作用力的方向是()A．水平向左B．水平向右C．竖直向下D．竖直向上解析：电键闭合后根据安培定则可判定导线所在位置处磁感线的方向为水平向右，再由左手定则判定导线受到安培力的方向为竖直向下，C项正确．答案：C10.如右图所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A为水平放置的直导线的截面，导线中无电流时磁铁对斜面的压力为FN1；当导线中有垂直纸面向外的电流时，磁铁对斜面的压力为FN2，则下列关于压力和弹簧的伸长量的说法中正确的是()A．FN1
