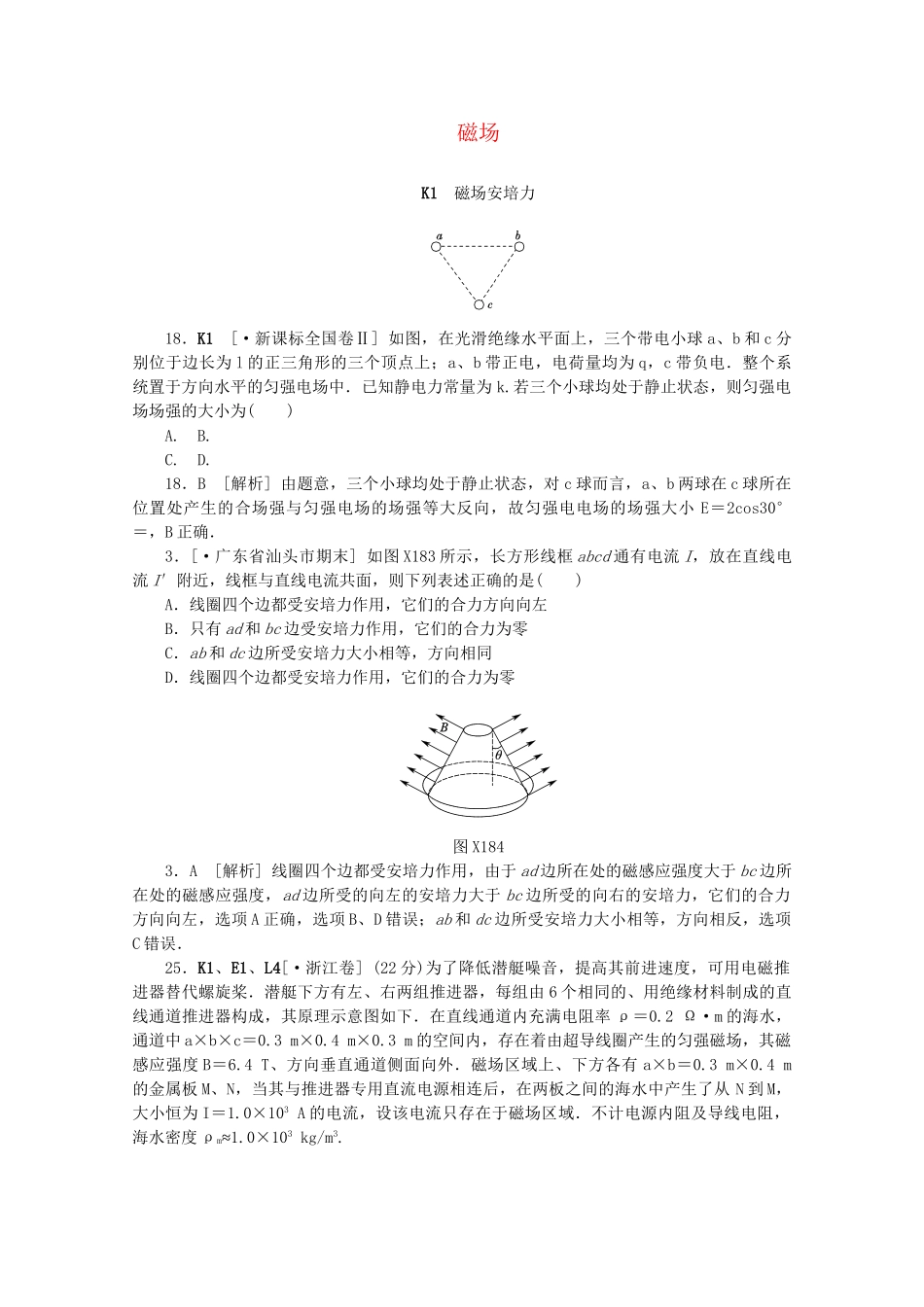

磁场K1磁场安培力18．K1[·新课标全国卷Ⅱ]如图，在光滑绝缘水平面上，三个带电小球a、b和c分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电．整个系统置于方向水平的匀强电场中．已知静电力常量为k.若三个小球均处于静止状态，则匀强电场场强的大小为()A.B.C.D.18．B[解析]由题意，三个小球均处于静止状态，对c球而言，a、b两球在c球所在位置处产生的合场强与匀强电场的场强等大反向，故匀强电电场的场强大小E＝2cos30°＝，B正确．3．[·广东省汕头市期末]如图X183所示，长方形线框abcd通有电流I，放在直线电流I′附近，线框与直线电流共面，则下列表述正确的是()A．线圈四个边都受安培力作用，它们的合力方向向左B．只有ad和bc边受安培力作用，它们的合力为零C．ab和dc边所受安培力大小相等，方向相同D．线圈四个边都受安培力作用，它们的合力为零图X1843．A[解析]线圈四个边都受安培力作用，由于ad边所在处的磁感应强度大于bc边所在处的磁感应强度，ad边所受的向左的安培力大于bc边所受的向右的安培力，它们的合力方向向左，选项A正确，选项B、D错误；ab和dc边所受安培力大小相等，方向相反，选项C错误．25．K1、E1、L4[·浙江卷](22分)为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨．潜艇下方有左、右两组推进器，每组由6个相同的、用绝缘材料制成的直线通道推进器构成，其原理示意图如下．在直线通道内充满电阻率ρ＝0.2Ω·m的海水，通道中a×b×c＝0.3m×0.4m×0.3m的空间内，存在着由超导线圈产生的匀强磁场，其磁感应强度B＝6.4T、方向垂直通道侧面向外．磁场区域上、下方各有a×b＝0.3m×0.4m的金属板M、N，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N到M，大小恒为I＝1.0×103A的电流，设该电流只存在于磁场区域．不计电源内阻及导线电阻，海水密度ρm≈1.0×103kg/m3.(1)求一个直线通道推进器内磁场对通电海水的作用力大小，并判断其方向．(2)“”在不改变潜艇结构的前提下，简述潜艇如何转弯？如何倒车？(3)当潜艇以恒定速度v0＝30m/s前进时，海水在出口处相对于推进器的速度v＝34m/s，思考专用直流电源所提供的电功率如何分配，求出相应功率的大小．25．[解析](1)将通电海水看成导线，所受磁场力F＝IBL代入数据得：F＝IBc＝1.0×103×6.4×0.3N＝1.92N用左手定则判断磁场对海水作用力方向向右(或与海水出口方向相同)(2)考虑到潜艇下方有左、右2组推进器，可以开启或关闭不同个数的左、右两侧的直线通道推进器，实施转弯．改变电流方向，或者磁场方向，可以改变海水所受到磁场力的方向，根据牛顿第三定律，“”使潜艇倒车．(3)电源提供的电功率中的第一部分：牵引功率P1＝F牵v0根据牛顿第三定律：F牵＝12IBL当v0＝30m/s时，代入数据得：P1＝F牵v0＝12×1.92×103×30W＝6.9×105W第二部分：海水的焦耳热功率对单个直线推进器，根据电阻定律：R＝ρ代入数据得：R＝ρ＝0.2×Ω＝0.5Ω由热功率公式，P＝I2R代入数据得：P单＝I2R＝5.0×105WP2＝12×5.0×105W＝6.0×106W第三部分：单位时间内海水动能的增加值设Δt时间内喷出的海水质量为mP3＝12×考虑到海水的初动能为零，ΔΕk＝Εk＝mvm＝ρmbcv水对地ΔtP3＝12×＝12×ρmbcv＝4.6×104WK2磁场对运动电荷的作用5．[·河南省郑州市高三第一次质量预测]如图X194所示，中轴线PQ将矩形区域MNDC分成上、下两部分，上部分充满垂直纸面向外的匀强磁场，下部分充满垂直纸面向内的匀强磁场，磁感应强度皆为B.一质量为m、带电荷量为q的带正电粒子从P点进入磁场，速度与边MC的夹角θ＝30°.MC边长为a，MN边长为8a，不计粒子重力．求：图X194(1)若要该粒子不从MN边射出磁场，其速度最大值是多少？(2)若要该粒子恰从Q点射出磁场，其在磁场中的运行时间最少是多少？5．(1)(2)[解析](1)设该粒子恰不从MN边射出磁场时的轨迹半径为r，由几何关系得：rcos60°＝r－a解得r＝a又由qvB＝m解得最大速度v＝.(2)粒子每经过分界线PQ一次，在PQ方向前进的位移为轨迹半径R的倍．设粒子进入磁场后第n次经过PQ线时恰好到达Q点有n×R＝8a且R

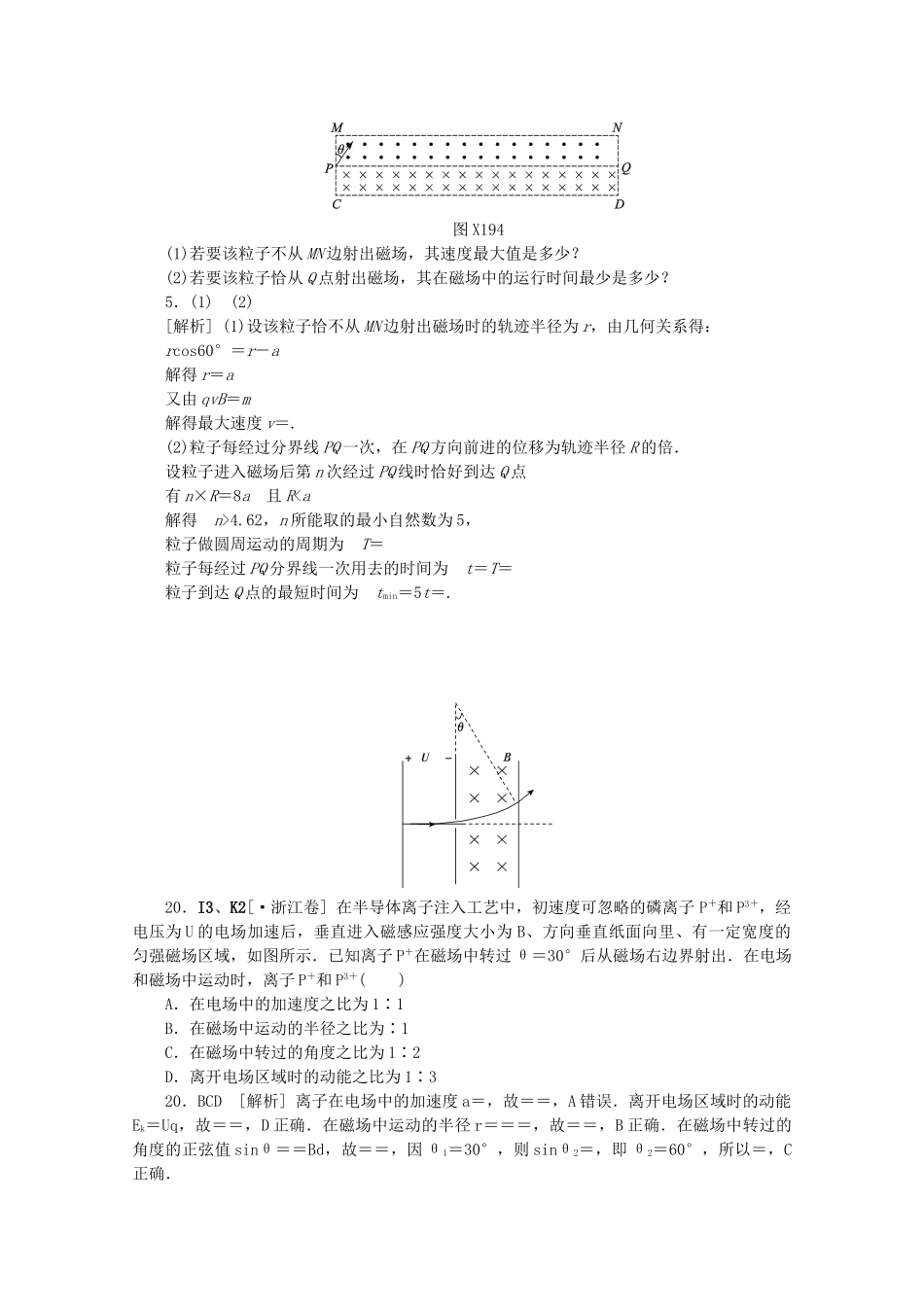

4.62，n所能取的最小自然数为5，粒...
