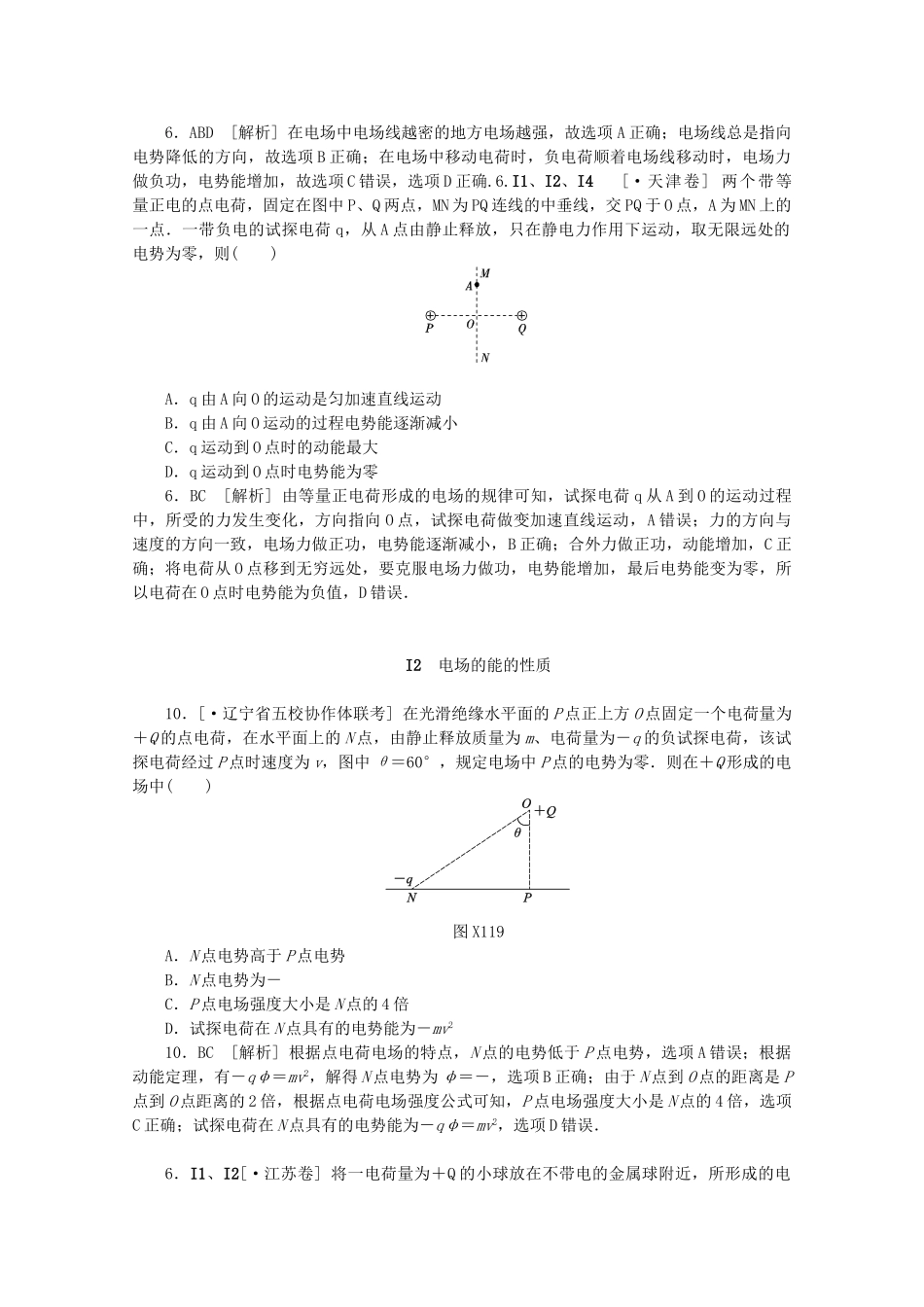

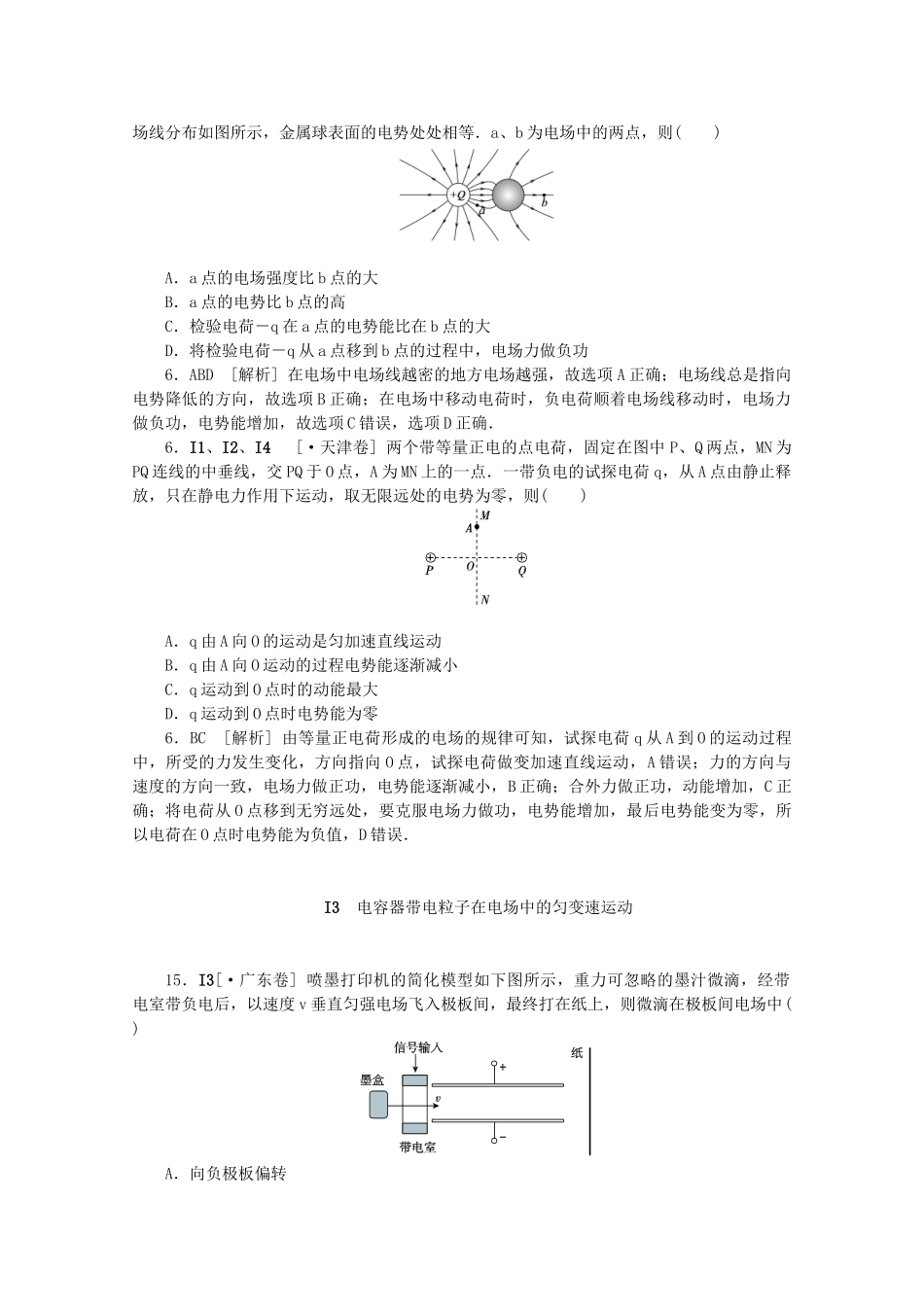

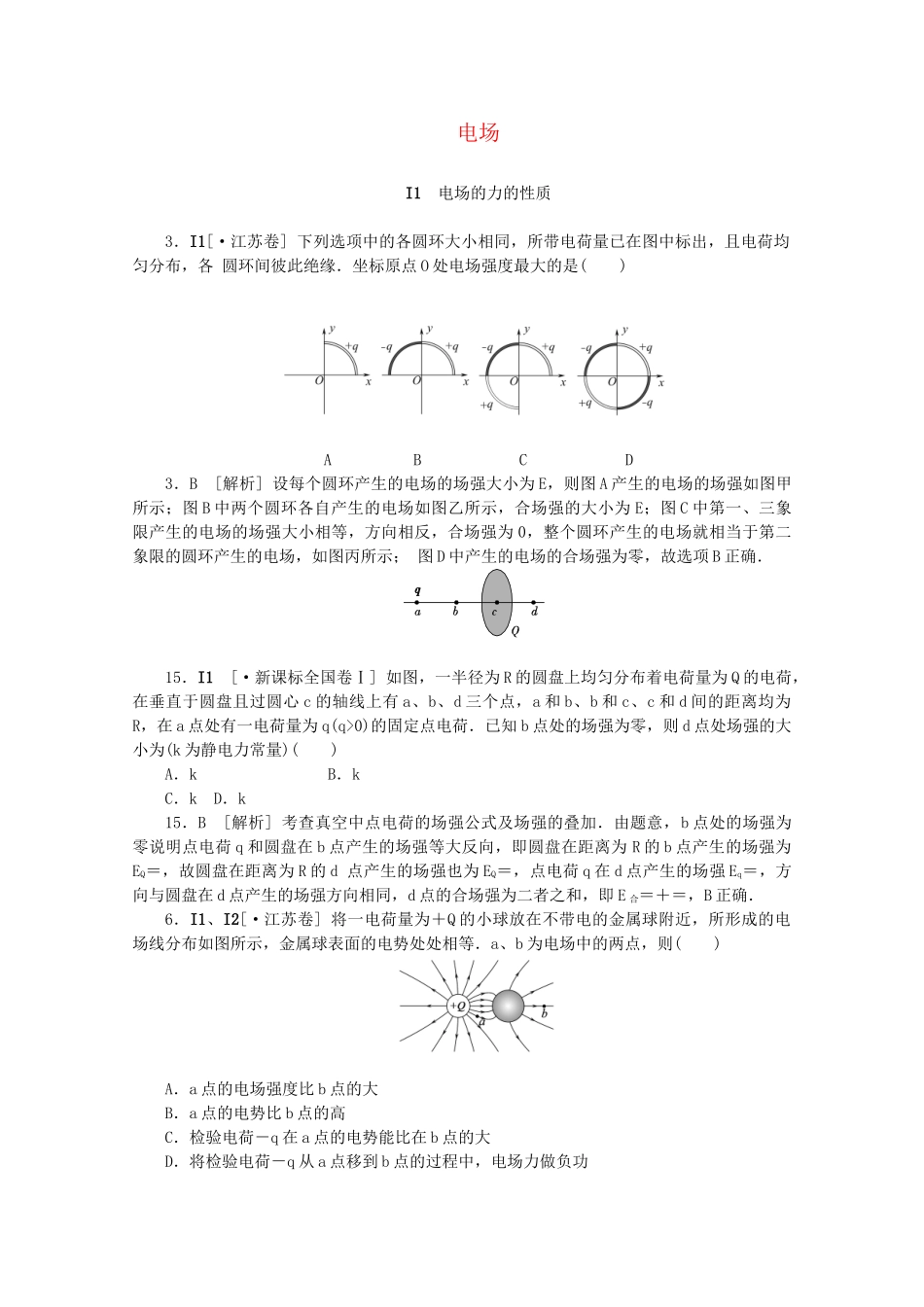

电场I1电场的力的性质3．I1[·江苏卷]下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是()ABCD3．B[解析]设每个圆环产生的电场的场强大小为E，则图A产生的电场的场强如图甲所示；图B中两个圆环各自产生的电场如图乙所示，合场强的大小为E；图C中第一、三象限产生的电场的场强大小相等，方向相反，合场强为0，整个圆环产生的电场就相当于第二象限的圆环产生的电场，如图丙所示；图D中产生的电场的合场强为零，故选项B正确．15．I1[·新课标全国卷Ⅰ]如图，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷．已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)()A．kB．kC．kD．k15．B[解析]考查真空中点电荷的场强公式及场强的叠加．由题意，b点处的场强为零说明点电荷q和圆盘在b点产生的场强等大反向，即圆盘在距离为R的b点产生的场强为EQ＝，故圆盘在距离为R的d点产生的场强也为EQ＝，点电荷q在d点产生的场强Eq＝，方向与圆盘在d点产生的场强方向相同，d点的合场强为二者之和，即E合＝＋＝，B正确．6．I1、I2[·江苏卷]将一电荷量为＋Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等．a、b为电场中的两点，则()A．a点的电场强度比b点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功6．ABD[解析]在电场中电场线越密的地方电场越强，故选项A正确；电场线总是指向电势降低的方向，故选项B正确；在电场中移动电荷时，负电荷顺着电场线移动时，电场力做负功，电势能增加，故选项C错误，选项D正确.6.I1、I2、I4[·天津卷]两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点．一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则()A．q由A向O的运动是匀加速直线运动B．q由A向O运动的过程电势能逐渐减小C．q运动到O点时的动能最大D．q运动到O点时电势能为零6．BC[解析]由等量正电荷形成的电场的规律可知，试探电荷q从A到O的运动过程中，所受的力发生变化，方向指向O点，试探电荷做变加速直线运动，A错误；力的方向与速度的方向一致，电场力做正功，电势能逐渐减小，B正确；合外力做正功，动能增加，C正确；将电荷从O点移到无穷远处，要克服电场力做功，电势能增加，最后电势能变为零，所以电荷在O点时电势能为负值，D错误．I2电场的能的性质10．[·辽宁省五校协作体联考]在光滑绝缘水平面的P点正上方O点固定一个电荷量为＋Q的点电荷，在水平面上的N点，由静止释放质量为m、电荷量为－q的负试探电荷，该试探电荷经过P点时速度为v，图中θ＝60°，规定电场中P点的电势为零．则在＋Q形成的电场中()图X119A．N点电势高于P点电势B．N点电势为－C．P点电场强度大小是N点的4倍D．试探电荷在N点具有的电势能为－mv210．BC[解析]根据点电荷电场的特点，N点的电势低于P点电势，选项A错误；根据动能定理，有－qφ＝mv2，解得N点电势为φ＝－，选项B正确；由于N点到O点的距离是P点到O点距离的2倍，根据点电荷电场强度公式可知，P点电场强度大小是N点的4倍，选项C正确；试探电荷在N点具有的电势能为－qφ＝mv2，选项D错误．6．I1、I2[·江苏卷]将一电荷量为＋Q的小球放在不带电的金属球附近，所形成的电场线分布如图所示，金属球表面的电势处处相等．a、b为电场中的两点，则()A．a点的电场强度比b点的大B．a点的电势比b点的高C．检验电荷－q在a点的电势能比在b点的大D．将检验电荷－q从a点移到b点的过程中，电场力做负功6．ABD[解析]在电场中电场线越密的地方电场越强，故选项A正确；电场线总是指向电势降低的方向，故选项B正确；在电场中移动电荷时，负电荷顺着电场线移动时，电场力做负功，电势能增加，故选项C错误，选项D正确．6．I1、I2、I4[·天津卷]两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ...
