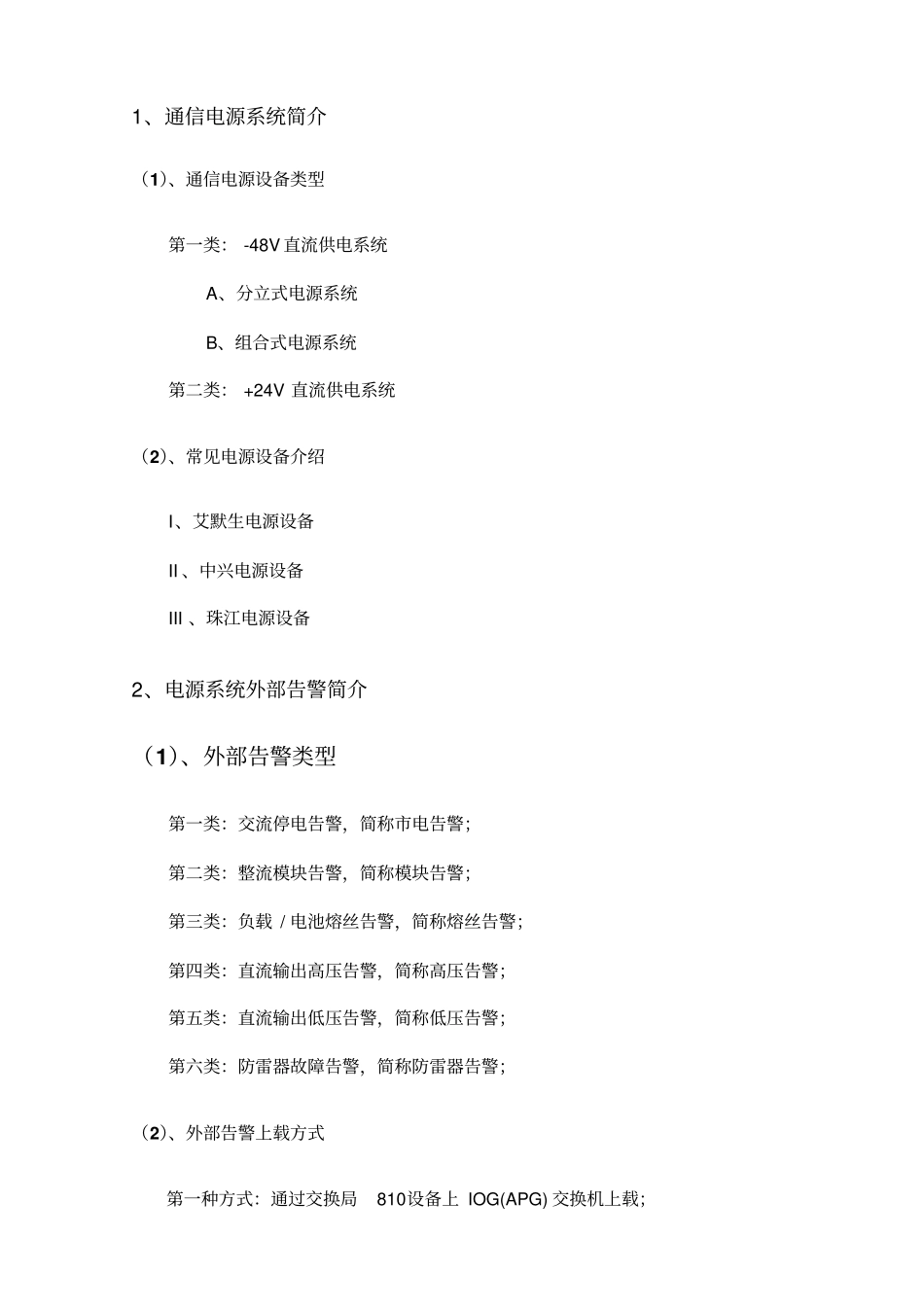

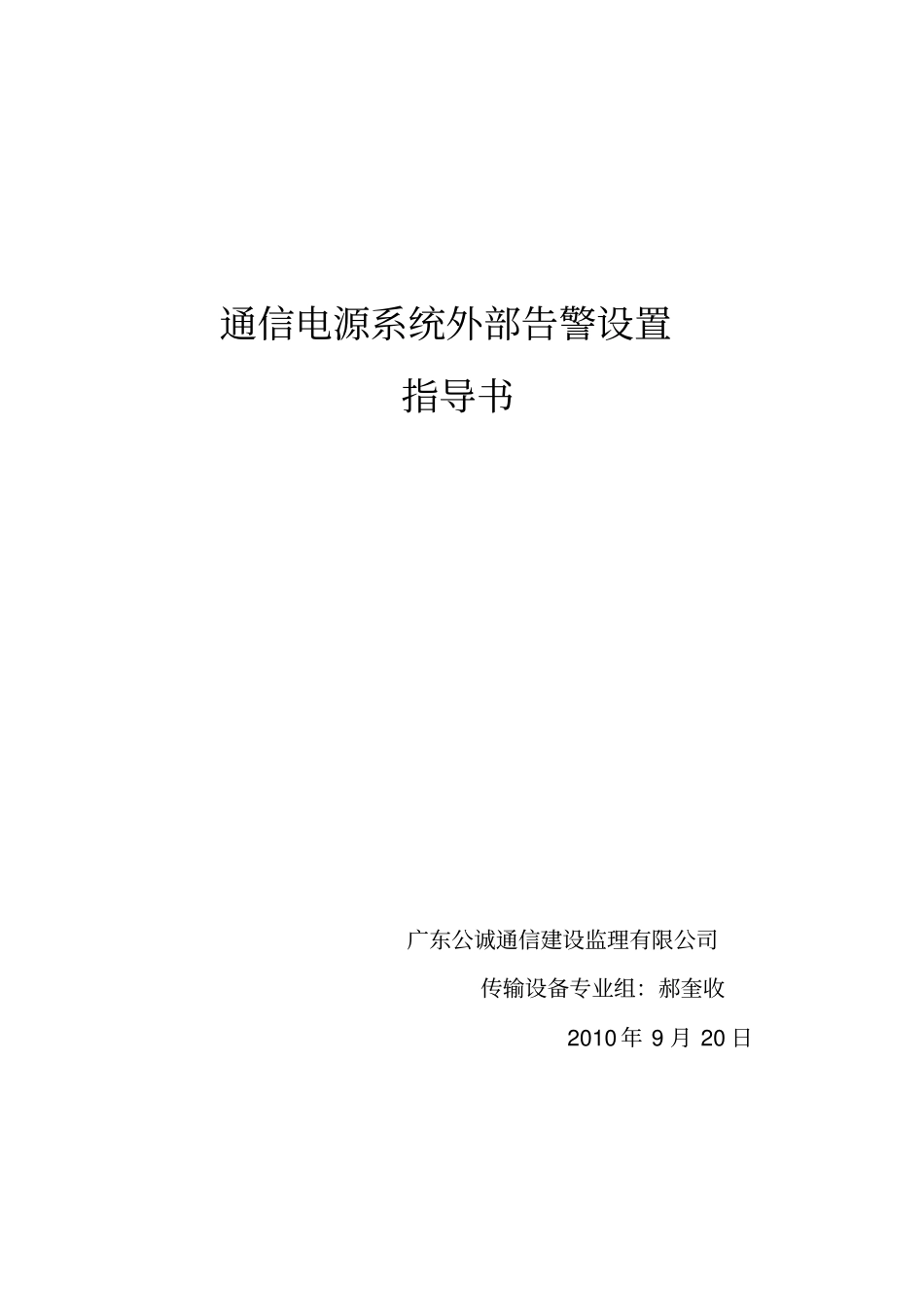

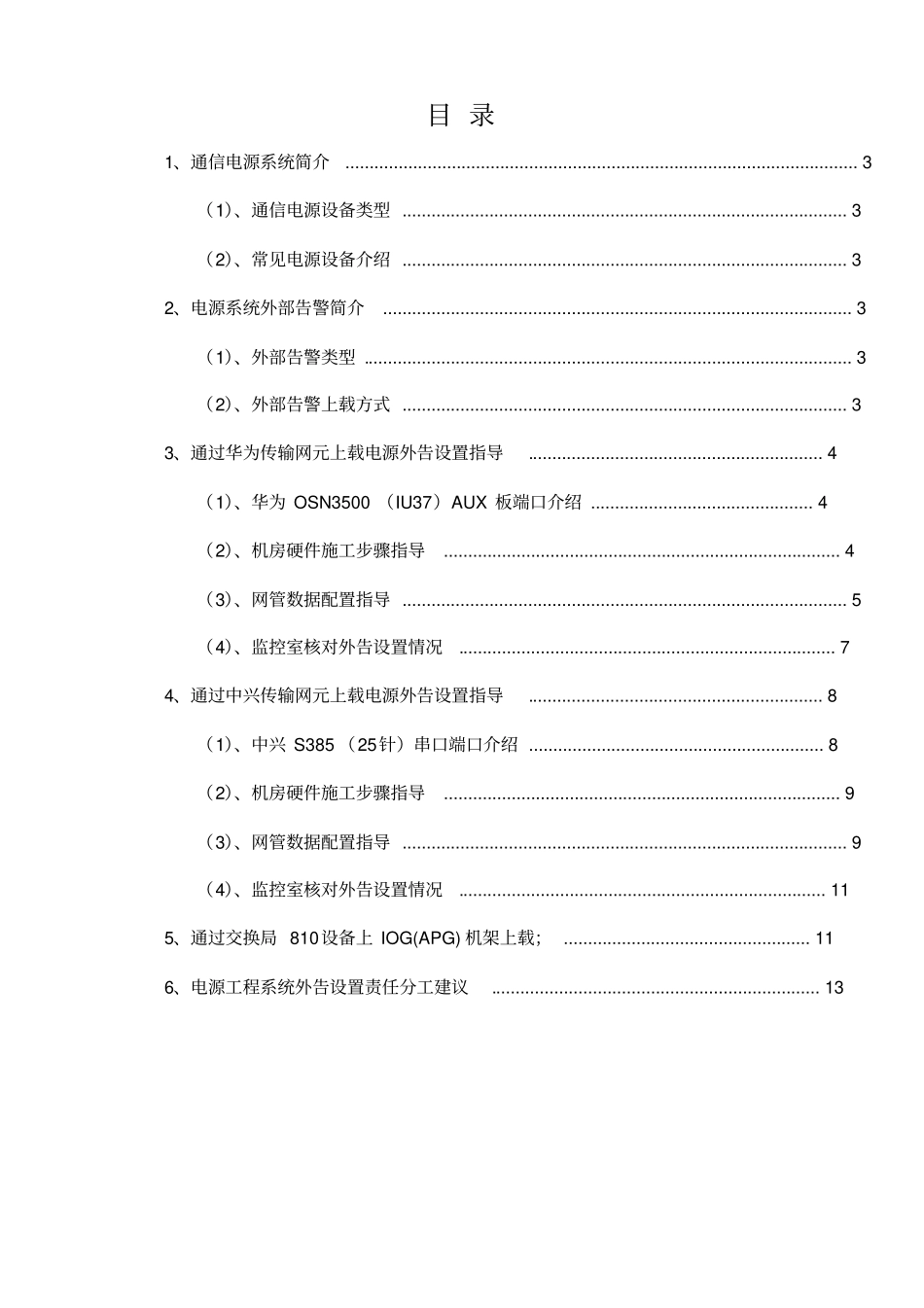

通信电源系统外部告警设置指导书广东公诚通信建设监理有限公司传输设备专业组：郝奎收2010年9月20日目录1、通信电源系统简介..........................................................................................................3（1）、通信电源设备类型............................................................................................3（2）、常见电源设备介绍............................................................................................32、电源系统外部告警简介.................................................................................................3（1）、外部告警类型.....................................................................................................3（2）、外部告警上载方式............................................................................................33、通过华为传输网元上载电源外告设置指导.............................................................4（1）、华为OSN3500（IU37）AUX板端口介绍..............................................4（2）、机房硬件施工步骤指导..................................................................................4（3）、网管数据配置指导............................................................................................5（4）、监控室核对外告设置情况..............................................................................74、通过中兴传输网元上载电源外告设置指导.............................................................8（1）、中兴S385（25针）串口端口介绍.............................................................8（2）、机房硬件施工步骤指导..................................................................................9（3）、网管数据配置指导............................................................................................9（4）、监控室核对外告设置情况............................................................................115、通过交换局810设备上IOG(APG)机架上载；...................................................116、电源工程系统外告设置责任分工建议....................................................................131、通信电源系统简介（1）、通信电源设备类型第一类：-48V直流供电系统A、分立式电源系统B、组合式电源系统第二类：+24V直流供电系统（2）、常见电源设备介绍I、艾默生电源设备II、中兴电源设备III、珠江电源设备2、电源系统外部告警简介（1）、外部告警类型第一类：交流停电告警，简称市电告警；第二类：整流模块告警，简称模块告警；第三类：负载/电池熔丝告警，简称熔丝告警；第四类：直流输出高压告警，简称高压告警；第五类：直流输出低压告警，简称低压告警；第六类：防雷器故障告警，简称防雷器告警；（2）、外部告警上载方式第一种方式：通过交换局810设备上IOG(APG)交换机上载；第二种方式：通过传送网传输网元上载；第三种方式：通过机房环境监控DF盒上载；第四种方式：通过DCN网络上载；3、通过华为传输网元上载电源外告设置指导（1）、华为OSN3500（IU37）AUX板端口介绍（2）、机房硬件施工步骤指导（I）、现场确定传输网元并记录网元ID；（II）、核查路由，布放网线；（III）、按照告警输出端口（ALMO1和ALMO1）引脚线序制作网线头；（IV）、设置电源监控模块输出告警参数；（V）、按照电源监控接线线序进行接线；（VI）、模拟告警，网管监控核对；（3）、网管数据配置指导第一步：网管定位上载电源外告的传输网元；第二步：选择--右键--网元管理器第三步：选择--IU37（AUX）--环境监控设置—环境监控接口—输入继电器第四步：设置“使用状态”为“使用”，设置“告警模式”“闭合/低电平告警”；第五步：双击“网元”—双击—“AUX”—右键修改“告...
